Pressacavo in acciaio inossidabile OMSG 01/02
in poliammidein PA6in gomma nitrile (NBR)

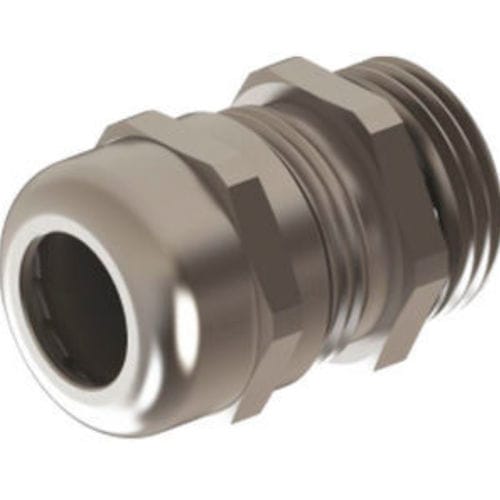

Pressacavo in acciaio inossidabile - OMSG 01/02 - ORTAC - in poliammide / in PA6 / in gomma nitrile (NBR)
Pressacavo in acciaio inossidabile - OMSG 01/02 - ORTAC - in poliammide / in PA6 / in gomma nitrile (NBR)
Aggiungi ai preferiti
Confronta con altri prodotti
Maggiori informazioni sul sito di ORTAC

Caratteristiche

Materiale
in poliammide, in PA6, in gomma nitrile (NBR), in acciaio inossidabile
Tipo di protezione
a tenuta stagna, IP68, resistente alla corrosione, resistente ai prodotti chimici
Altre caratteristiche
con filettatura PG, metrico, per applicazioni marine, per applicazioni igieniche, per l'industria alimentare e delle bevande, con filettatura, riduttore
Diametro del cavo

Min.: 4 mm
(0,16 in)

Max.: 44 mm
(1,73 in)

Diametro di filettatura

Min.: 12 mm
(0,47 in)

Max.: 50 mm
(1,97 in)

Campo di serraggio

Min.: 4 mm
(0,2 in)

Max.: 44 mm
(1,7 in)

Temperatura di funzionamento

Min.: -40 °C
(-40 °F)

Max.: 150 °C
(302 °F)

Descrizione

Panoramica del prodotto
Dado di serraggio: acciaio inox (1.4305/AISI303 - 1.4404/AISI316L)
Inserti di serraggio: poliammide PA6 V2
Anello di tenuta: TPV
Corpo pressacavo: acciaio inox (1.4305/AISI303 - 1.4404/AISI316L)
O-ring: NBR
Filettatura di connessione: Metrica (EN 60423) / PG (DIN 40430)
Classe di protezione: IP68 - 5 bar
Campo di temperatura: -20 °C a +100 °C / -40 °C a +150 °C (a seconda dei componenti)

Proprietà
  • Elevata resistenza alla corrosione per ambienti marini e aggressivi
  • Superfici lisce adatte ad applicazioni igieniche
  • Facile assemblaggio grazie all'inserto di serraggio
  • Idoneo per settori alimentare, farmaceutico e applicazioni on-/off-shore

Dati tecnici (panoramica filettature metriche / PG)
Filetto AG | Codice | H mm | GL mm | Chiave B mm | Chiave C mm | Gamma di serraggio mm
M12 x 1,5 | OMSG 01/02 | 23 | 6 | 17 | 17 | 4 - 8
M16 x 1,5 | OMSG 02/03 | 24,5 | 7 | 22 | 22 | 5 - 10
M16 x 1,5 | OMSG 02/04 | 26,5 | 7 | 22 | 22 | 6 - 12
M20 x 1,5 | OMSG 03/05 | 28 | 8 | 24 | 24 | 10 - 14
M25 x 1,5 | OMSG 04/04 | 26,5 | 8 | 27 | 22 | 6 - 12
M25 x 1,5 | OMSG 04ES | 31,5 | 8 | 30 | 30 | 9 - 17
M25 x 1,5 | OMSG 04/06 | 31,5 | 8 | 30 | 30 | 13 - 18
M32 x 1,5 | OMSG 05/07 | 38 | 9 | 41 | 41 | 18 - 25
M40 x 1,5 | OMSG 06/08 | 43 | 9 | 50 | 50 | 22 - 32
M50 x 1,5 | OMSG 07/09 | 47 | 9 | 60 | 60 | 30 - 38
M50 x 1,5 | OMSG 07/10 | 48 | 9 | 65 | 65 | 33 - 44

PG 7 | OPSG 01/02 | 23 | 6 | 17 | (colspan) | 4 - 8
PG 9 | OPSG 02/03 | 24,5 | 6 | 22 | (colspan) | 5 - 10
PG 9 | OPSG 02/04 | 26,5 | 6 | 22 | (colspan) | 6 - 12
PG 11 | OPSG 03/04 | 26,5 | 6 | 22 | (colspan) | 6 - 12
PG 11 | OPSG 03/05 | 28 | 6 | 24 | (colspan) | 10 - 14
PG 13,5 | OPSG 04/05 | 28 | 6,5 | 24 | (colspan) | 10 - 14
PG 16 | OPSG 05/06 | 31,5 | 6,5 | 30 | (colspan) | 13 - 18
PG 21 | OPSG 06RS | 31,5 | 7 | 30 | (colspan) | 9 - 17
PG 29 | OPSG 07/08 | 43 | 8 | 50 | (colspan) | 22 - 32
PG 36 | OPSG 08/09 | 47 | 10 | 60 | (colspan) | 30 - 38
PG 42 | OPSG 09/10 | 48 | 12 | 65 | (colspan) | 33 - 44

Specifiche tecniche
  • Materiale dado: acciaio inox (1.4305/AISI303 - 1.4404/AISI316L)
  • Materiale corpo: acciaio inox (1.4305/AISI303 - 1.4404/AISI316L)
  • Inserto di serraggio: poliammide PA6 V2
  • Anello di tenuta: TPV
  • O-ring: NBR
  • Filettature disponibili: Metrica (EN 60423) e PG (DIN 40430)
  • Protezione ingresso: IP68 fino a 5 bar
  • Campi di temperatura: -20 °C a +100 °C e -40 °C a +150 °C (a seconda dei componenti)
  • Applicazioni consigliate: industria alimentare, farmaceutica, installazioni offshore/onshore
  • Vantaggi principali: resistenza alla corrosione, superfici lisce igieniche, assemblaggio semplice
