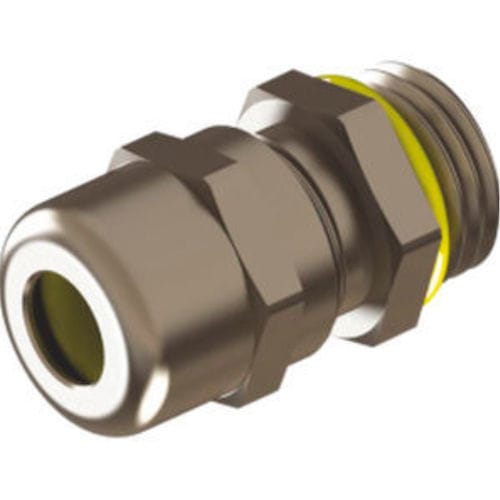

Pressacavo per sigillatura di cavi BGS seriesin ottone nichelatoin acciaio inossidabilea tenuta stagna
Aggiungi ai preferiti
Confronta con altri prodotti
Caratteristiche
- Materiale
- in ottone nichelato, in acciaio inossidabile
- Tipo di protezione
- a tenuta stagna, IP68
- Altre caratteristiche
- filettato, con filettatura PG, metrico, per alte temperature, per condizioni estreme, per sigillatura di cavi
- Diametro del cavo
Min.: 3 mm
(0,12 in)Max.: 44 mm
(1,73 in)- Diametro di filettatura
Min.: 12 mm
(0,47 in)Max.: 63 mm
(2,48 in)- Campo di serraggio
Min.: 3 mm
(0,1 in)Max.: 44 mm
(1,7 in)- Temperatura di funzionamento
Min.: -60 °C
(-76 °F)Max.: 180 °C
(356 °F)
Descrizione
Panoramica del prodotto
Pressacavi metallici, tipo standard con guarnizione in silicone per ingresso e tenuta cavi sicuri. Progettati per un ampio intervallo di temperature e protezione IP68 (5 bar). Filetti disponibili in metrico (EN60423) e PG (DIN 40430).
Costruzione / Materiali
Prestazioni
Classe di protezione: IP68 – 5 bar
Intervallo di temperatura: -60 °C a +180 °C
Caratteristiche: Resistenza a temperature elevate e basse; superficie liscia; facile montaggio; versione in acciaio inox disponibile.
Dati tecnici (selezione)
Filetto metrico : Codice | H mm | GL mm | Chiave B mm | Chiave C mm | Intervallo di serraggio mm
M 12 x 1,5 : MBGS 01 | 22 | 6 | 14 | 14 | 3 - 6,5
M 16 x 1,5 : MBGS 02 | 23 | 7 | 18 | 17 | 4 - 8
M 20 x 1,5 : MBGS 03 | 26,5 | 8 | 22 | 22 | 6 - 12
M 25 x 1,5 : MBGS 04 | 28 | 8 | 27 | 24 | 10 - 14
M 32 x 1,5 : MBGS 05 | 31,5 | 9 | 34 | 30 | 13 - 18
M 40 x 1,5 : MBGS 06 | 38 | 9 | 43 | 40 | 18 - 25
M 50 x 1,5 : MBGS 07 | 43 | 9 | 55 | 50 | 22 - 32
M 63 x 1,5 : MBGS 08 | 48 | 14 | 68 | 64 | 34 - 44
Filetto PG (selezione)
PG 7 : PBGS 01 | 22 | 6 | 14 | 3 - 6,5
PG 9 : PBGS 02 | 23 | 6 | 17 | 4 - 8
PG 11 : PBGS 03 | 24,5 | 6 | 20 | 5 - 10
PG 13,5 : PBGS 04 | 26,5 | 6,5 | 22 | 6 - 12
PG 16 : PBGS 05 | 28 | 6,5 | 24 | 10 - 14
PG 21 : PBGS 06 | 31,5 | 7 | 30 | 13 - 18
PG 29 : PBGS 07 | 38 | 8 | 40 | 18 - 25
PG 36 : PBGS 08 | 43 | 10 | 50 | 22 - 32
PG 42 : PBGS 09 | 47 | 12 | 57 | 30 - 38
PG 48 : PBGS 10 | 48 | 14 | 64 | 34 - 44
Inclusi / articoli disponibili
Caratteristiche / specifiche tecniche
Pressacavi metallici, tipo standard con guarnizione in silicone per ingresso e tenuta cavi sicuri. Progettati per un ampio intervallo di temperature e protezione IP68 (5 bar). Filetti disponibili in metrico (EN60423) e PG (DIN 40430).
Costruzione / Materiali
- Dado di chiusura: Ottone nichelato
- Anello di tenuta: Silicone
- Corpo del pressacavo: Ottone nichelato
- Sistema O-ring: Silicone
Prestazioni
Classe di protezione: IP68 – 5 bar
Intervallo di temperatura: -60 °C a +180 °C
Caratteristiche: Resistenza a temperature elevate e basse; superficie liscia; facile montaggio; versione in acciaio inox disponibile.
Dati tecnici (selezione)
Filetto metrico : Codice | H mm | GL mm | Chiave B mm | Chiave C mm | Intervallo di serraggio mm
M 12 x 1,5 : MBGS 01 | 22 | 6 | 14 | 14 | 3 - 6,5
M 16 x 1,5 : MBGS 02 | 23 | 7 | 18 | 17 | 4 - 8
M 20 x 1,5 : MBGS 03 | 26,5 | 8 | 22 | 22 | 6 - 12
M 25 x 1,5 : MBGS 04 | 28 | 8 | 27 | 24 | 10 - 14
M 32 x 1,5 : MBGS 05 | 31,5 | 9 | 34 | 30 | 13 - 18
M 40 x 1,5 : MBGS 06 | 38 | 9 | 43 | 40 | 18 - 25
M 50 x 1,5 : MBGS 07 | 43 | 9 | 55 | 50 | 22 - 32
M 63 x 1,5 : MBGS 08 | 48 | 14 | 68 | 64 | 34 - 44
Filetto PG (selezione)
PG 7 : PBGS 01 | 22 | 6 | 14 | 3 - 6,5
PG 9 : PBGS 02 | 23 | 6 | 17 | 4 - 8
PG 11 : PBGS 03 | 24,5 | 6 | 20 | 5 - 10
PG 13,5 : PBGS 04 | 26,5 | 6,5 | 22 | 6 - 12
PG 16 : PBGS 05 | 28 | 6,5 | 24 | 10 - 14
PG 21 : PBGS 06 | 31,5 | 7 | 30 | 13 - 18
PG 29 : PBGS 07 | 38 | 8 | 40 | 18 - 25
PG 36 : PBGS 08 | 43 | 10 | 50 | 22 - 32
PG 42 : PBGS 09 | 47 | 12 | 57 | 30 - 38
PG 48 : PBGS 10 | 48 | 14 | 64 | 34 - 44
Inclusi / articoli disponibili
- Pressacavo metallico standard (guarnizione in silicone)
- Anello di tenuta e O-ring (silicone)
- Dado di chiusura e corpo (ottone nichelato); versione in acciaio inox disponibile
Caratteristiche / specifiche tecniche
- Dado di chiusura: Ottone nichelato
- Anello di tenuta: Silicone
- Corpo del pressacavo: Ottone nichelato
- O-ring: Silicone
- Filettatura: Metrico (EN60423) / PG (DIN 40430)
- Classe di protezione: IP68 – 5 bar
- Intervallo di temperatura: -60 °C a +180 °C
- Resistenza a temperature estreme
- Versione in acciaio inox disponibile
- Superficie liscia
- Montaggio facile
