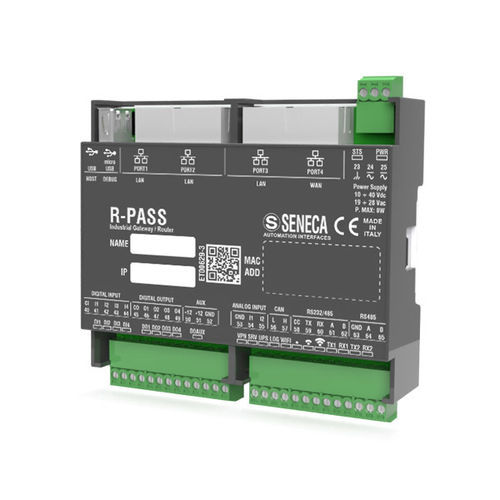

Unità di controllo a distanza R-PASS-S series

di temperaturaper antennadigitale

Panoramica del prodotto: R-PASS-S è un'unità di controllo sofisticata conforme alla norma IEC 61131, progettata per integrarsi nativamente con la piattaforma di assistenza remota e controllo remoto SENECA LET'S, ottimizzata per l'Industria 4.0. Questa CPU avanzata offre una gestione dei dati affidabile e sicura, combinando la funzionalità di un PLC (ambiente di sviluppo Straton IDE) con capacità di routing e accesso remoto. Supporta connessioni Punto-a-Punto per l'assistenza remota e connessioni Single-LAN per il controllo remoto, offrendo massima flessibilità e facilità d'uso. Il controller R-PASS-S consente la creazione di sistemi di connettività client/server adattabili a diverse complessità ed esigenze per l'accesso simultaneo all'impianto o alle singole macchine. Espandibile tramite il modulo di comunicazione R-COMM con un modem/router 4G LTE, questo dispositivo offre una soluzione completa e versatile per le moderne esigenze di connettività. Con 4 porte Ethernet configurabili come SWITCH o LAN/WAN, 3 porte seriali, connettività WiFi opzionale e una porta USB, R-PASS-S supporta una vasta gamma di protocolli industriali e protocolli per applicazioni di gestione dell'energia come IEC 60870-101, IEC 60870-104, IEC 61850 (opzionale). Il dispositivo integra una potente CPU ARM a 32 bit, 1 GB di memoria Flash, 64 MB di RAM e uno slot di espansione della memoria con supporto microSD. La configurazione avviene in modo intuitivo tramite l'ambiente Z-NET4 e il server web integrato. Specifiche tecniche: - Alimentazione: 11..40 Vdc / 19..28 Vac - Assorbimento massimo: 8 W - Batteria / UPS: Con l'uso dell'accessorio R-COMM - Isolamento massimo: 1.5 kVac - Indicatori di stato LED: Alimentazione, Log, Stato, Comunicazione seriale, Comunicazione Ethernet, Connessione VPN, Stato I/O, Comunicazione WiFi (modelli -W) - Classe di protezione: IP20 - Connessioni: Blocco terminale rimovibile passo 3,5 mm, sezione cavo 1,5 mm² - Memoria Flash (dati): ≥4 GB - RAM: 512 MB - Canali I/O: 4 Ingressi Digitali, 4 Uscite Digitali, 2 Ingressi Analogici (mA, V) - Temperatura di funzionamento: -25..+65 °C - Dimensioni (LxAxP): 106 x 90 x 32 mm - Peso: 170 g circa - Custodia: Materiale PCP / ABS autoestinguente UL94-V0, colore nero - Installazione: Per guida DIN 35 mm IEC EN 60715, parete/pannello - Certificazioni: CE, UKCA Comunicazione: - Porte Ethernet: 4 porte Fast Ethernet 10/100Tx (RJ45) - Porte seriali: 1 porta RS232/RS485 (max 115kbps), 2 porte RS485 (max 115kbps) - Porte USB: 1 porta host USB (tipo A), 1 porta micro USB per il debug - Porta CAN: 1 porta CAN (terminali) - Modem: Opzionale (R-COMM) - Ricevitore Satellitare: Opzionale (R-COMM) - WiFi (modelli -W): Integrato 802.11 b/g/n, banda 2.4 ÷2.4835GHz, potenza di uscita massima: 17dBm (50 mW), sicurezza WEP / WPA / WPA2 - Protocolli Seriali: ModBUS TCP-IP Server/Client, ModBUS RTU Master/Slave, Client FTP/FTPs, Server sFTP, Server HTTP/HTTPS, Client SMTPs, Samba - Protocolli IoT: MQTT, MQTTs, Server OPC UA, https, http post - Connettività: Max Client TCP-IP 50, Max nodi slave ModBUS RTU/ASCII 128 per porta, Area memoria 2.000 variabili (tag) Modalità di lavoro: - Funzionalità Gateway: Gateway Serial ModBUS / Ethernet + passaggio, Memoria condivisa Gateway - Gateway con Tag, Gateway IIoT / Edge / MQTT - Routing: Router LAN, router 4G (Opzionale R-COMM), Router/Punto di accesso Wi-Fi (modelli -W), Router Avanzato - Nat 1:1 & Router Statico - Funzionalità avanzate: Datalogger, Unità di allarme telefonico, Unità VPN di accesso remoto, SoftPLC IEC 61131 - HMI: Widget e Schermi su HMI Virtuale, Display Remoto Sicurezza: - Autenticazione: nome utente/password - Gestione dei permessi: Supervisore/operatore/utente ospite/utente ftp - Algoritmo di crittografia (crittografia dei dati): OpenVPN AES-256bit-CBC + Auth SHA256 bit o selezionabile dall'utente - Protocolli di sicurezza: OpenVPN, SSL, Server HTTPS, MQTT su SSL/TLS, TLS 1..2 o superiore Impostazioni: - Programmazione: Server Web, Z-NET, IDE Straton - Strumento di gestione: SDD (Seneca Discovery Device) VPN/IIoT: - Software di gestione VPN: OpenVPN, Comunicatore Client VPN - Supporto LET'S: Sì SoftPLC: - Programmazione PLC: IEC 61131-3 (Straton) - Nr.max. variabili/tag PLC: 1000 - Dimensione del programma PLC: 2,048kB Versioni disponibili: R-PASS-0-4-S, R-PASS-W-4-S Accessori: STRATON-IDE (IDE per PLC Straton IEC 61131), R-COMM (Modulo di comunicazione per gateway e controller R-PASS), CS-TIP-MEF-PH (Cavo di comunicazione seriale), CS-DB9M-MEF-PH (Cavo di comunicazione seriale), CE-RJ45-RJ45-R (Cavo Ethernet), CE-RJ45-RJ45-C (Cavo Ethernet), A-GSM (Antenna multibanda esterna), ANT-WIFI-MP (Antenna per prodotti WiFi) Certificazioni: Dichiarazione di Conformità CE, dichiarazioni REACH e ROHS, codici doganali Caratteristiche tecniche (Elenco riassuntivo): - Controller IIoT Edge IEC 61131 - Straton IDE - 4 porte Ethernet (configurabili come SWITCH o LAN/WAN) - VPN, I/Os integrati - WiFi (opzionale) - Espandibile con modulo R-COMM (modem/router 4G LTE) - Supporta protocolli industriali e di gestione dell'energia - CPU ARM a 32 bit, 1 GB Flash, 64 MB RAM, slot microSD - Installazione su guida DIN o parete/pannello - Certificato CE, UKCA
