Apparecchio di misura della potenza frequenzimetro R204-2-L-U

contatore di energiacon misure di potenza e armonichemultimetro

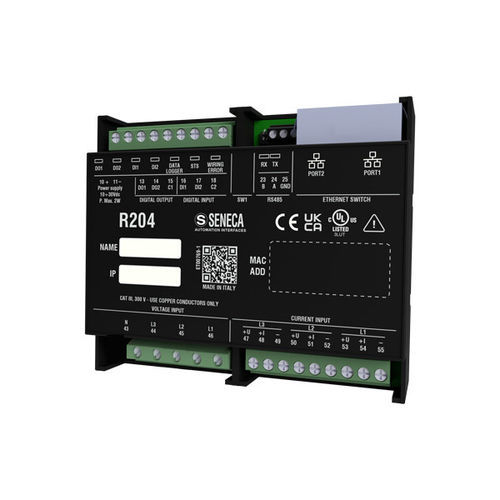

Descrizione del prodotto: L'analizzatore di rete trifase R204 OPC UA, certificato UL, è progettato per accettare ingressi di misura di corrente tramite trasformatori di corrente (CT) con uscita di corrente o tensione, trasformatori di tensione (VT) e sensori Rogowski con uscita di tensione fino a 333 mV. Supporta vari tipi di inserzione, inclusi monofase, trifase 3/4 fili e Aron, ed è compatibile con il protocollo del server OPC UA (commutabile a ModBUS, Profinet, Ethernet/IP grazie alla tecnologia FLEX di SENECA). L'interfaccia Ethernet consente il collegamento a catena al dispositivo Ethernet successivo, evitando l'uso di costosi switch industriali e semplificando il cablaggio. Il R204 OPC UA restituisce valori monofase e trifase delle principali quantità elettriche: tensione, corrente, potenza attiva, reattiva, apparente ed energia, frequenza, periodo e fattore di potenza. Offre anche la misurazione e la registrazione degli armonici di tensione e corrente fino al 55° ordine con calcolo THD (distorsione armonica totale). Questa soluzione versatile è ideale per monitorare e analizzare le prestazioni delle reti elettriche, nonché per convertire i segnali di misura per i sistemi di controllo e automazione industriale. Specifiche tecniche: - Alimentazione: 10..30 Vdc - Consumo massimo: 2.8 W - Isolamento: 3,500 Vac (verso/da circuiti di potenza); 1,500 Vac (altri circuiti) - Indicatori di stato: Stato ingresso/uscita, Stato indirizzo IO, Errore di cablaggio, Connessione transito/dati Ethernet - Categoria di installazione: 600 V CAT III - Programmazione: Server Web, DIP switch - Classe di precisione: 0.2% per tensione/corrente; 0.5% per potenza - Memoria flash: 8 MB - Funzioni di rete speciali: Connessione Ethernet a catena doppia, bypass guasto LAN - Funzioni speciali: 2 ingressi digitali @5kHz - Tipi di connessione: Monofase, trifase 3 fili, trifase 4 fili, CT, CT con uscita mV, trasduttori Rogowski, Aron - Grado di protezione: IP20 frontale - Montaggio: Guida DIN 35 mm - Connessioni: Terminali a vite - Temperatura di funzionamento: -25..+65°C - Dimensioni: 107x90x32 mm - Peso: 170 g - Custodia: PC/ABS autoestinguente UL94-V0, colore nero - Certificazioni: CE, UL Ingressi tensione/corrente: - Misura di tensione di fase: Tensione fino a 600 Vac, freq. 45 ÷ 65 Hz; VT con uscita fino a 600 Vac rispetto al neutro - Misura di corrente di fase: CT con uscita 1-5 A; CT con uscita mV o Rogowski fino a 250 mV I/O integrati: - Ingressi digitali: 2, attivabili con tensione da 12 a 24V con contatori digitali a 5kHz - Uscite digitali: 2, Imax = 50 mA, Vmax = 28V Comunicazione: - Porte: 2 Ethernet 100 Mbps - Protocolli: Server OPC UA - Connessioni: Switch Ethernet con protezione a catena
