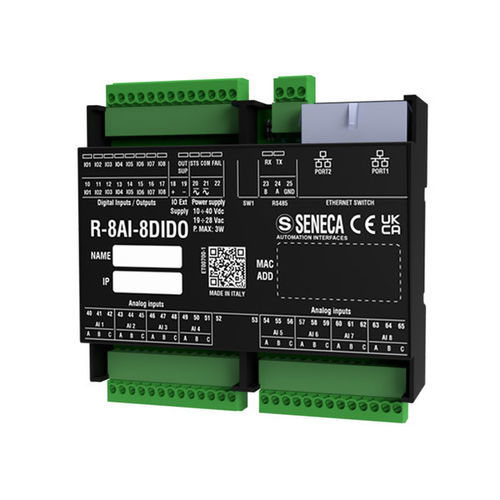

Modulo I/O analogico R-8AI-8DIDO-2-P

digitaleModbusProfiNet

Modulo Profinet IO con 8 ingressi analogici universali e 8 canali di ingresso/uscita digitale. Il modulo digitale misto R-8AI-8DIDO Profinet è progettato per soddisfare le esigenze di cablaggio flessibile, spazio di installazione limitato e applicazioni ad alta densità di I/O con capacità di rete integrate. Dotato di due porte Ethernet da 10/100 Mbps, questo modulo offre 8 ingressi analogici e 8 canali digitali, ciascuno configurabile individualmente come ingresso o uscita digitale. La configurazione è possibile tramite un server web con supporto HTML5 o un interruttore DIP. Il modulo può essere collegato in modalità catena Ethernet con bypass di guasto, garantendo la continuità della connessione Ethernet anche se un modulo fallisce. La configurazione è facilitata tramite software come softPLC CODESYS e l'ambiente di progettazione TiA Portal/Simatic Step7. - Alimentazione: 10..40 Vdc; 19..28 Vac - Consumo massimo: 3 W - Isolamento massimo: 1,5 kVac - Indicatori di stato: Alimentazione, stato Ingresso/Uscita, STS (indirizzo IP/DHCP), Ethernet TRF/LNK - Grado di protezione: IP20 - Temperatura di funzionamento: -25..+65°C - Dimensioni (LxAxP): 106 x 90 x 32 mm - Peso: 170 g - Custodia: Materiale Pc/ABS autoestinguente UL94-V0, colore nero - Connessioni: Terminali passo 3,5 mm, e doppio connettore RJ45 - Montaggio: Su guida DIN EN 60715, montato a parete / pannello - Programmazione: Server web integrato, interruttore DIP - Caratteristiche speciali: Connessione a catena Ethernet doppia, bypass di guasto LAN - Interfacce: 2x porte Ethernet (bypass di guasto LAN) 100 baseT su RJ45 - 100 Mbps (TCP-IP) - Protocolli: Profinet IO - Cavo: CAT5 o CAT5e non schermato - Comunicazione ModBUS: Fino a 64 nodi senza ripetitore, velocità massima 115 kbps - Ingressi analogici: 8 canali, Tensione: -30 V a +30 V; -150 mV a +150 mV, Corrente: 0 a 24 mA, Termocoppia: J, K, T, E, N, R, S, B, L, Pt100 su AI1: -200°C a +650°C - Aggiornamento ingressi analogici: 4 ms - I/O digitali: 8 canali, Ingressi: ON >11V, OFF <4V, Vmax 28V, 9 kΩ; Uscite: MOSFET, PNP, max 0,2A, 9-28V - Aggiornamento I/O digitali: 4 ms - Certificazioni: CE - Norme: EN61000-6-4, EN61000-6-2, EN61010-1
