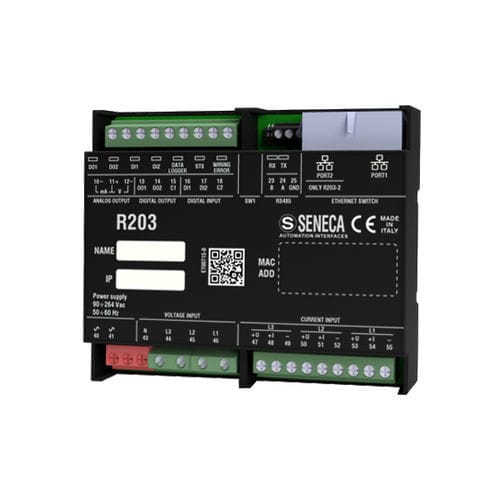

Apparecchio di misura della potenza contatore di energia R203 series

con misure di potenza e armonicheanalogicodigitale

Analizzatore di rete Profinet con ingresso universale Il R203 è un analizzatore di rete versatile con ingresso universale, in grado di gestire un'ampia gamma di ingressi di misura della corrente. Può gestire correnti trasdotte in tensione, tensioni dirette e sensori Rogowski con uscita di tensione fino a 333 mV. Questo strumento offre diversi modi di inserimento, inclusi i tipi monofase e trifase 3/4 fili, ed è compatibile con il protocollo Profinet. Disponibile con alimentazione a 24 V o 230 V, presenta un design compatto con una profondità di soli 32 mm, consentendo una connessione in serie con protezione automatica contro i guasti. L'analizzatore può fornire segnali di uscita sia in tensione (0..10Vdc) che in corrente (0/4..20mA). Offre anche funzionalità avanzate per la misurazione degli armonici fino al 55° ordine per una migliore comprensione della qualità dell'energia elettrica. Versioni disponibili: R203-2-H-P, R203-2-L-P Dati tecnici: - Alimentazione: 10..30 Vdc (R203-2-L-P), 90..264 Vac (50-60 Hz) (R203-2-H-P) - Consumo massimo: 2.8 W - Isolamento: 3,500 Vac (circuiti di alimentazione), 1,500 Vac (altri circuiti) - Indicatori di stato: Alimentazione, canali digitali, errore di cablaggio, attività delle porte Ethernet - Categoria di installazione: 600 V CAT III - Programmazione: tramite file GSDML - Classe di precisione: 0.2% per tensione/corrente; 0.5% per potenza - Memoria flash: 8 MB - Caratteristiche di rete: Connessione Ethernet a catena, protezione contro i guasti LAN - Caratteristiche energetiche: 2 ingressi digitali @5kHz - Tipo di inserimento / Modalità di connessione: Monofase, trifase 3 fili, trifase 4 fili, CT, CT con uscita mV, trasduttori Rogowski, Aron - Grado di protezione frontale: IP20 - Montaggio: Guida DIN 35 mm - Connessioni: Terminali a vite - Temperatura di esercizio: -25..+65 °C - Dimensioni: 107x90x32 mm - Peso: 170 g - Custodia: PC/ABS autoestinguente UL94-V0, colore nero Ingressi tensione/corrente: - Misura della tensione di fase: Tensione: fino a 600 Vac, frequenza 45 ÷ 65 Hz; VT con uscita fino a 600 Vac rispetto al neutro - Misura della corrente di fase: AT con uscita 1-5 A f.s.; AT con uscita mV o Rogowski fino a 250 mV I/O integrati: - Ingressi digitali: 2 attivabili con tensione da 12 a 24V e 2 contatori digitali @ 50Hz - Uscite digitali: 2 capacità Imax = 50 mA Vmax = 28V - Uscite analogiche: 1 regolabile: in TENSIONE 0..10 Vdc, resistenza di carico minima 2kΩ o in CORRENTE 0..20, 4..20 mA, resistenza di carico massima 500Ω; Errore di trasmissione: 0,1 % del range massimo; Deriva termica: 100 ppm/K COMUNICAZIONE: - Porte: 2 Porte Ethernet 100 Mbps (modelli R203-2-x) - Protocollo: Profinet IO - Connessioni: Interruttore Ethernet con protezione a catena
