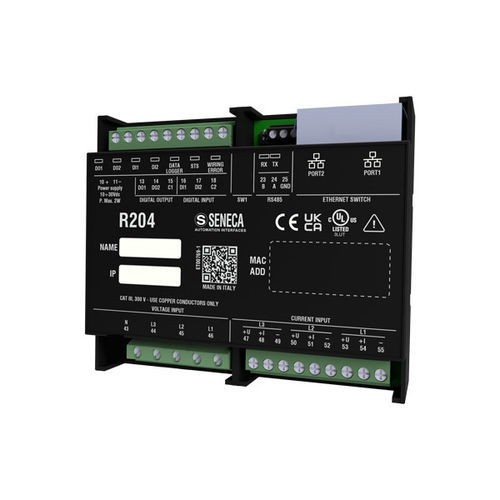

Apparecchio di misura della potenza frequenzimetro R204-2-L-U

multimetrocontatore di energiacon misure di potenza e armoniche

Il misuratore di potenza trifase R204 OPC UA, certificato UL, è progettato per accettare ingressi di misura di corrente tramite trasformatori di corrente (CT) con uscita di corrente o tensione, trasformatori di tensione (VT) e sensori Rogowski con uscita di tensione fino a 333 mV. Supporta vari tipi di inserzione, inclusi monofase, trifase 3/4 fili e Aron, ed è compatibile con il protocollo del server OPC UA (commutabile a Modbus, Profinet o Ethernet/IP grazie alla tecnologia SENECA FLEX). L'interfaccia Ethernet consente il collegamento a catena al dispositivo Ethernet successivo, evitando l'uso di costosi switch industriali e semplificando il cablaggio. Il R204 OPC UA restituisce valori monofase e trifase delle principali quantità elettriche: tensione, corrente, potenza attiva, potenza reattiva, potenza apparente, frequenza, periodo e fattore di potenza. Il R204 OPC UA offre anche la misurazione e la registrazione degli armonici in tensione e corrente fino al 55° ordine con calcolo THD (distorsione armonica totale). Questa soluzione versatile è ideale per monitorare e analizzare le prestazioni delle reti elettriche, nonché per convertire i segnali di misura per i sistemi di controllo e automazione industriale. Specifiche tecniche: - Alimentazione: 10..30 Vdc - Consumo massimo: 2,8 W - Isolamento: 3.500 Vac (verso/da circuiti di potenza), 1.500 Vac (altri circuiti) - Indicatori di stato: Stato ingresso/uscita, Stato indirizzo IO, Errore di cablaggio, Connessione transito/dati Ethernet - Categoria di installazione: 600 V CAT III - Programmazione: Server Web, interruttore DIP - Classe di precisione: 0,2% per tensione/corrente; 0,5% per potenza - Memoria flash: 8 MB - Caratteristiche di rete: Connessione Ethernet a catena doppia, bypass guasto LAN - Caratteristiche energetiche: 2 ingressi digitali @5kHz - Tipo di inserzione / Modalità di connessione: Monofase, trifase 3 fili, trifase 4 fili, CT, CT con uscita mV, trasduttori Rogowski, Aron - Grado di protezione frontale: IP20 - Montaggio: Guida DIN 35 mm - Connessioni: Terminali a vite - Temperatura di funzionamento: -25..+65 °C - Dimensioni: 107x90x32 mm - Peso: 170 g - Custodia: PC/ABS autoestinguente UL94-V0, colore nero - Standard: CE, UL Ingressi tensione/corrente: - Misura della tensione di fase: Tensione fino a 600 Vac, freq. 45 ÷ 65 Hz; VT con uscita fino a 600 Vac rispetto al neutro - Misura della corrente di fase: CT con uscita 1-5 A f.s.; CT con uscita mV o Rogowski fino a 250 mV I/O integrati: - Ingressi digitali: 2 attivabili con tensione da 12 a 24V con contatore digitale @5 kHz - Uscite digitali: 2, Imax = 50 mA, Vmax = 28V COMUNICAZIONE: - Porte: 2 porte Ethernet 100 Mbps - Protocollo: Server OPC UA - Connessioni: Switch Ethernet con protezione a catena Versioni disponibili: R204-2-L-U Accessori (esempi): - CE-RJ45-RJ45-R | Cavo Ethernet (dritto) ( RJ45 / RJ45 ) - RC150 | Bobina Rogowski, uscita 100 mV/kA @ 50 Hz, Ø bobina 80..580 mm - RC190 | Bobina Rogowski, uscita 333 mV/kA @ 50Hz, Ø bobina 100..580 mm - TAA-2030, TAA-5080, TAA-8080 | Trasformatori di corrente a nucleo diviso - TAC-0000, TAC-3010, TAC-4010 | Trasformatori di corrente Certificazioni: - Certificazione UL - Dichiarazioni REACH e ROHS Prodotti correlati: - R203 OPC UA | Misuratore di potenza energetica con ingresso universale e protocollo server OPC UA Caratteristiche / Specifiche tecniche (sommario): - Misuratore di potenza trifase con ingresso universale - Protocollo server OPC UA, commutabile a Modbus, Profinet, Ethernet/IP - Certificato UL - Accetta CTs, VTs, sensori Rogowski - Misura tensione, corrente, potenza attiva/reattiva/apparente, frequenza, periodo, fattore di potenza - Misura degli armonici fino al 55° ordine con THD - Collegamento a catena Ethernet, bypass guasto LAN - Montaggio su guida DIN, protezione IP20 - Temperatura di funzionamento: -25..+65 °C - Certificato CE, UL
