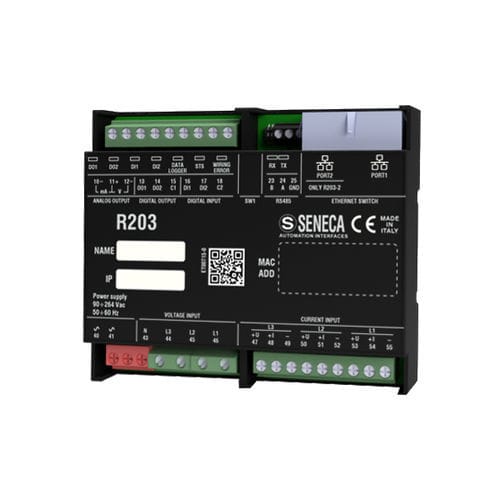

Apparecchio di misura della potenza contatore di energia R203-2 series

analogicodigitalesu guida DIN

L'analizzatore di rete trifase R203 OPC UA è progettato per accettare ingressi di misurazione della corrente tramite trasformatori di corrente (CT) con uscita di corrente o tensione, trasformatori di tensione (VT) e sensori Rogowski con uscita di tensione fino a 333 mV. Supporta vari tipi di cablaggio, inclusi monofase, trifase 3/4 fili e Aron, ed è compatibile con il protocollo OPC UA Server (commutabile a ModBUS, Profinet, Ethernet/IP grazie alla tecnologia FLEX di SENECA). L'interfaccia Ethernet consente il collegamento a catena al dispositivo Ethernet successivo, evitando l'uso di costosi switch industriali e semplificando il cablaggio. Il R203 OPC UA fornisce valori monofase e trifase delle principali quantità elettriche: tensione, corrente, potenza attiva, reattiva, apparente, frequenza, periodo e fattore di potenza. L'uscita analogica configurabile (tensione o corrente) consente di utilizzare l'analizzatore come convertitore di misurazione. Inoltre, il R203 OPC UA offre misurazione e registrazione degli armonici di tensione e corrente fino al 55° ordine con calcolo THD (Distorsione Armonica Totale). Questa soluzione versatile è ideale per monitorare e analizzare le prestazioni delle reti elettriche, nonché per convertire i segnali di misurazione per i sistemi di controllo e automazione industriale. Specifiche tecniche: - Alimentazione: 10..30 Vdc (R203-2-L-U), 90..264 Vac (50-60 Hz) (R203-2-H-U) - Consumo: 2.8 W - Isolamento: 3,500 Vac (verso/da circuiti di potenza), 1,500 Vac (altri circuiti) - Indicatori di stato: Stato ingresso/uscita, Stato indirizzo IO, Errore di cablaggio, Connessione transito/dati Ethernet - Categoria di installazione: 600 V CAT III - Programmazione: Server web, interruttore DIP - Classe di precisione: 0.2% per tensione/corrente; 0.5% per potenza - Memoria flash: 8 MB - Funzioni di rete speciali: Connessione Ethernet a catena doppia, bypass guasto LAN - Funzioni speciali: 2 ingressi digitali @5kHz - Tipi di connessione: Monofase, trifase 3 fili, trifase 4 fili, CT, CT con uscita mV, trasduttori Rogowski, Aron - Grado di protezione: IP20 frontale - Montaggio: Guida DIN 35 mm - Connessioni: Terminali a vite - Temperatura di esercizio: -25..+65°C - Dimensioni: 107x90x32 mm - Peso: 170 g - Custodia: PC/ABS autoestinguente UL94-V0, colore nero Ingressi tensione/corrente: - Misurazione della tensione di fase: Tensione: fino a 600 Vac, freq. 45 ÷ 65 Hz; VT con uscita fino a 600 Vac rispetto al neutro - Misurazione della corrente di fase: CT con uscita 1-5 A; CT con uscita mV o Rogowski fino a 250 mV I/O integrati: - Ingressi digitali: 2, attivabili con tensione da 12 a 24V, con contatori digitali a 5kHz - Uscite digitali: 2, Imax = 50 mA, Vmax = 28V - Uscite analogiche: 1, configurabile come 0..10 Vdc (resistenza di carico minima 2kΩ) o 0..20, 4..20 mA (resistenza di carico massima 500Ω); Errore di trasmissione: 0.1% del range massimo; Deriva termica: 100 ppm/K Comunicazione: - Porte: 2x Ethernet 100 Mbps - Protocolli: server OPC UA - Connessioni: Switch Ethernet con protezione a catena Versioni disponibili: R203-2-H-U, R203-2-L-U Accessori (esempi): - CE-RJ45-RJ45-R | Cavo Ethernet (dritto) ( RJ45 / RJ45 ) - RC150 | Bobina Rogowski, uscita 100 mV/kA @ 50 Hz, bobina Ø 80..580 mm - RC190 | Bobina Rogowski, uscita 333 mV/kA @ 50Hz, bobina Ø 100..580 mm - TAA-2030, TAA-5080, TAA-8080 | Trasformatori di corrente a nucleo diviso - TAC-0000, TAC-3010, TAC-4010 | Trasformatori di corrente primari e a barra passante Certificazioni: - Dichiarazioni REACH e ROHS - Codici doganali
