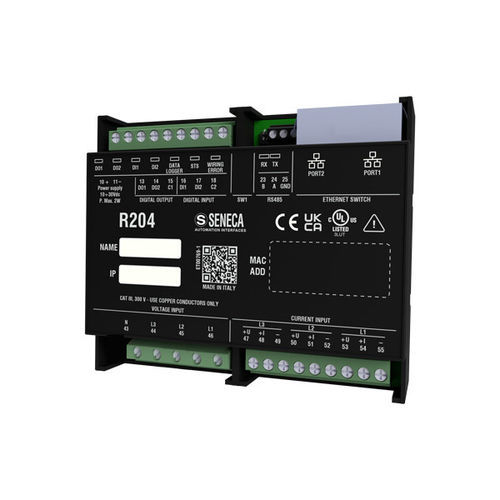

Apparecchio di misura della potenza contatore di energia R204-2-L-E

digitalesu guida DINmonofase

Panoramica del prodotto: Il R204 è un misuratore di energia versatile con ingresso universale, in grado di gestire una vasta gamma di ingressi di misura della corrente. Può gestire correnti trasdotte in tensione, tensioni dirette e sensori Rogowski con uscita di tensione fino a 333 mV. Questo strumento offre diversi modi di inserimento, inclusi i tipi monofase e trifase 3/4 fili, ed è compatibile con il protocollo Ethernet/IP. Disponibile con un'alimentazione di 24 V, presenta un design compatto con una profondità di soli 32 mm, consentendo una connessione a catena con protezione automatica contro i guasti. Il misuratore di energia può fornire segnali di uscita in tensione (0..10Vdc) e corrente (0/4..20mA). Offre anche funzionalità avanzate per misurare gli armonici fino al 55º ordine per una migliore comprensione della qualità dell'energia. Dati tecnici: - Alimentazione: 10..30 Vdc - Consumo massimo: 2.8 W - Isolamento: 3,500 Vac (verso/da circuiti di potenza), 1,500 Vac (altri circuiti) - Indicatori di stato: Stato Ingresso/Uscita, Stato Indirizzo IO, Errore di cablaggio, Connessione Transito/Dati Ethernet - Categoria di installazione: 600 V CAT III - Programmazione: Server Web, interruttore DIP - Classe di precisione: 0.2% per tensione/corrente; 0.5% per potenza - Memoria flash: 8 MB - Caratteristiche di rete: Connessione Ethernet a catena doppia, bypass guasti LAN - Caratteristiche energetiche: 2 ingressi digitali @5kHz - Tipo di inserimento / Modalità di connessione: Monofase, trifase 3 fili, trifase 4 fili, CT, CT con uscita mV, trasduttori Rogowski, Aron - Grado di protezione frontale: IP20 - Montaggio: Guida DIN RAIL 35 mm - Connessioni: Terminali a vite - Temperatura di funzionamento: -25..+65 °C - Dimensioni: 107x90x32 mm - Peso: 170 g - Custodia: PC/ABS autoestinguente UL94-V0, colore nero - Standard: CE, UL Caratteristiche principali / Specifiche tecniche: - Ingresso universale per la misura della corrente: trasdotta in tensione, tensione diretta, sensori Rogowski (fino a 333 mV) - Supporta modalità di inserimento monofase e trifase (3/4 fili) - Compatibilità con il protocollo Ethernet/IP - Alimentazione 24 V, profondità compatta di 32 mm - Connessione a catena con bypass automatico dei guasti - Segnali di uscita in tensione (0..10Vdc) e corrente (0/4..20mA) - Misura avanzata degli armonici fino al 55º ordine - Porte Ethernet doppie, bypass guasti LAN - Montaggio su guida DIN, protezione IP20 - Temperatura di funzionamento: -25..+65 °C - Certificato CE e UL - Ingressi e uscite digitali integrati - Programmazione tramite server Web e interruttore DIP - Classe di precisione: 0.2% (tensione/corrente), 0.5% (potenza) - Dimensioni: 107x90x32 mm; Peso: 170 g
