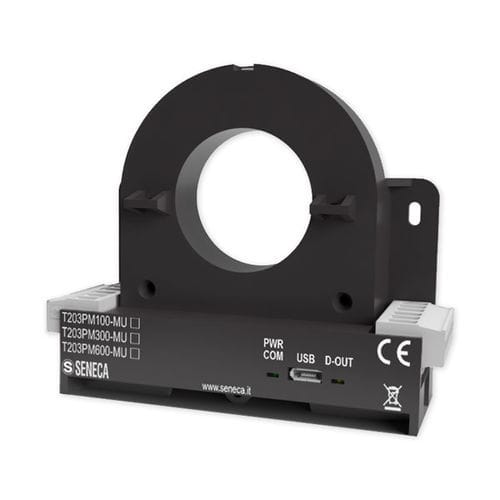

Apparecchio di misura della potenza frequenzimetro T203PM600-MU

multimetrocontatore di energiacon misure di potenza e armoniche

Il T203PM600-MU è un analizzatore di rete monofase AC/DC TRMS dotato di interfaccia ModBUS, che offre uscite analogiche e digitali. Supporta gamme di misurazione della corrente fino a 600 A e tensione fino a 290 Vac e 1000 Vdc. Questo dispositivo consente la misurazione diretta di corrente ed energia senza la necessità di CT esterni. Misura tensione, corrente AC/DC, potenza attiva/reattiva/apparente, fattore di potenza, frequenza e distorsione armonica (THD), trasmettendo i dati tramite uscite analogiche o digitali. La serie T203PM può analizzare fino al 21° armonico e include un contatto digitale per allarmi o contatori. La configurazione è facilitata tramite il software EASY SETUP 2 e una porta Micro USB. Questi misuratori di potenza sono robusti, con un intervallo di temperatura operativa da -25 a +65°C, isolamento fino a 3 kVac, e classe di sicurezza CAT. III 600V (conduttore nudo) e 1kV (conduttore isolato). Possono essere montati su un binario DIN da 35 mm, montati a parete o sospesi con fascette. L'integrazione nelle reti Ethernet è possibile con i gateway Z-KEY/R-KEY. Specifiche Tecniche: - Alimentazione: 11 - 28 Vdc - Assorbimento massimo: < 70 mA @ 24 Vdc - Isolamento: 3 kVac (su fili nudi) - Indicatori di stato: Alimentazione, comunicazione USB, uscita digitale - Categoria di installazione/sovratensione: CAT. III 600V (conduttore nudo), CAT. III 1kV (conduttore isolato) - Classe di protezione frontale: IP20 - Montaggio: Binario DIN 35mm IEC EN60715, montato a parete, sospeso - Connessioni: Terminali a vite rimovibili a 6 vie, passo di 5 mm - Micro USB: Per programmazione e aggiornamento firmware - Temperatura operativa: -25..+65°C - Dimensioni: 95 x 75 x 35 mm - Peso: 150 g - Custodia: PA6, nero - Tempo di campionamento: 47,000 sps - Tempo di stabilizzazione valori RMS: 500..1000 ms - Parametri misurati: Tensione, Corrente AC/DC, Potenza, Fattore di Potenza, Frequenza, THD - Armoniche: Fino al 21° - Classe di precisione: 0.5% f.s. @ 50/60 Hz - Interfaccia seriale: 1 x porta RS485 - Protocollo: ModBUS RTU - Distanza: Fino a 1,200 m - Connettività: Max 32 nodi - Ingressi di misura: Tensione/Corrente fino a 600 A o 290 Vac - I/O integrato: 1DO, 1AO - Uscita digitale: ATTIVO 0 - Vdc, carico max. 50mA - Uscita analogica: 0..10 Vdc, carico min 2kΩ - Programmazione: EASY SETUP 2 - Certificazioni: CE - Norme: EN61000-6-4, EN61000-6-2, EN61010-1
