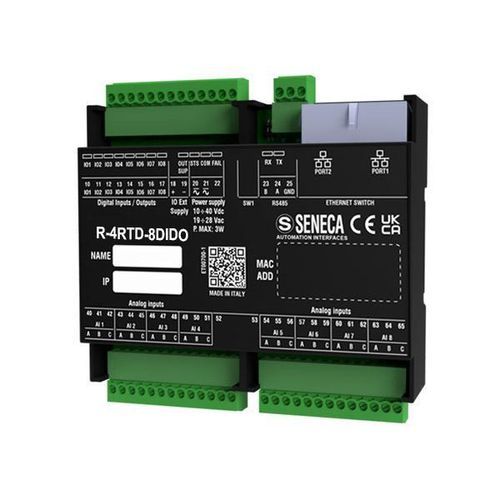

Modulo I/O analogico R-4RTD-8DIDO-2-P

digitaleProfiNetEthernet

Modulo Ethernet con 4 ingressi da termoresistenze e 8 ingressi/uscite digitali Il modulo digitale misto R-4RTD-8DIDO-P è dotato di due porte Ethernet 10/100 Mbps e supporta la comunicazione Profinet. Come tutti i modelli della serie R, è progettato per soddisfare i requisiti di cablaggio flessibile, spazi di installazione limitati e applicazioni ad alta densità di I/O con rete Ethernet integrata. L'R-4RTD-8DIDO-P offre 4 ingressi di termoresistenza e 8 canali digitali, ciascuno configurabile individualmente come ingresso o uscita digitale. La configurazione avviene tramite un server web con supporto HTML5, interruttori DIP e l'ambiente di sviluppo Profinet. L'indirizzo IP, l'indirizzo MAC e la versione del firmware associati al modulo possono essere identificati o configurati sulla LAN utilizzando lo strumento SDD (Seneca Discovery Device). Il modulo può essere collegato in modalità catena Ethernet con bypass di guasto per garantire la connettività Ethernet anche se un modulo nella catena fallisce. - Alimentazione: 10..40 Vdc; 19..28 Vac - Assorbimento massimo: 3 W - Isolamento massimo: 1.5 kVac - Indicatori di stato LED: Alimentazione - Grado di protezione: IP20 - Temperatura di esercizio: -25..+65°C - Temperatura di stoccaggio: -30..+85°C - Umidità: 10..90% senza condensa - Dimensioni (LxAxP): 106 x 90 x 32 mm - Peso: 170 g - Custodia: PC / ABS autoestinguente UL94-V0, colore nero - Connessioni: Blocco terminale passo 3.5 mm, sezione cavo max 1.5 mm² - Installazione: Guida DIN EN 60715, montaggio a parete o pannello - Programmazione: Ambienti IEC 61131-3 di terze parti (Codesys, TiA Portal, ecc.) - Funzioni speciali: Connessione a catena Daisy Ethernet doppia - Certificazioni: CE, UKCA - INGRESSI RTD: 4 RTD indipendenti - Tipi e gamme RTD: PT100 (EN 60751/A2, ITS-90), -200..+650°C; PT500 (EN 60751/A2, ITS-90), -200..+750°C; PT1000 (EN 60751/A2, ITS-90), -200..+210°C; NI100 (DIN 43760), -60..+250°C; CU50 (GOST 6651-2009), -180..+200°C; CU100 (GOST 6651-2009), -180..+200°C; NI120 (DIN 43760), -60..+250°C; NI1000 (DIN 43760), -60..+250°C - ADC: 24 bit - INGRESSI/USCITE DIGITALI: 8 I/O digitali configurabili - Tipo e gamma I/O digitali: Tensione: Soglia ON: > 11 Vdc; Soglia OFF: < 4 Vdc; Max: 24 Vdc; Impedenza: 9 kΩ; Conforme a IEC61131-2 Tipo 3 - COMUNICAZIONE: 2x porte Ethernet (con bypass di guasto LAN) 100BaseT su RJ45; Protocolli: Profinet IO Device; Cavo di comunicazione Ethernet: CAT5 o CAT5e non schermato
