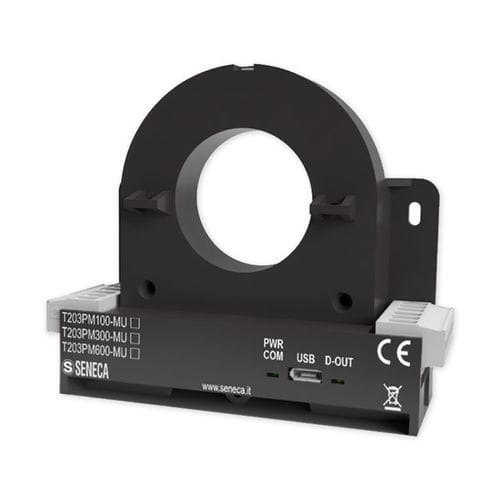

Apparecchio di misura della potenza contatore di energia T203PM100-MU

di potenza apparenteanalogicodigitale

Il T203PM100-MU è un analizzatore di rete monofase AC/DC TRMS dotato di interfaccia ModBUS, che offre uscite analogiche e digitali. Supporta gamme di misurazione della corrente fino a 100 A e tensione fino a 290 Vac e 1000 Vdc. Questo dispositivo consente la misurazione diretta di corrente ed energia senza la necessità di CT esterni. Misura tensione, corrente AC/DC, potenza attiva/reattiva/apparente, fattore di potenza, frequenza e distorsione armonica (THD), trasmettendo i dati tramite uscite analogiche o digitali. La serie T203PM può analizzare fino al 21° armonico e include un contatto digitale per allarmi o contatori. La configurazione è facilitata tramite il software EASY SETUP 2 e una porta Micro USB. Questi misuratori di potenza sono robusti, con un intervallo di temperatura operativa da -25 a +65°C, isolamento fino a 3 kVac e classe di sicurezza CAT. III 600V (conduttore nudo) e 1kV (conduttore isolato). Possono essere montati su un binario DIN da 35 mm, montati a parete o sospesi con fascette. L'integrazione nelle reti Ethernet è semplice con i gateway Z-KEY/R-KEY. Specifiche Tecniche: - Alimentazione: 11 - 28 Vdc - Assorbimento massimo: < 70 mA @ 24 Vdc - Isolamento: 3 kVac - Indicatori di stato: Alimentazione, comunicazione USB, uscita digitale - Categoria di installazione: CAT. III 600V (nudo), CAT. III 1kV (isolato) - Classe di protezione: IP20 - Montaggio: Binario DIN, parete o fascetta - Connessioni: Terminali a vite rimovibili a 6 vie - Micro USB: Per programmazione - Temperatura operativa: -25 a +65°C - Dimensioni: 95 x 75 x 35 mm - Peso: 150 g - Custodia: PA6, nero Parametri Misurati: - Valori istantanei: Tensione, Corrente AC/DC, Potenza, Fattore di Potenza, Frequenza, THD - Armoniche: Fino al 21° - Classe di precisione: 0,5% f.s. @ 50/60 Hz Comunicazione: - Interfaccia seriale: RS485 - Protocollo: ModBUS RTU - Distanza: Fino a 1,200 m - Connettività: Max 32 nodi Ingressi di Misurazione: - Tensione/Corrente: Fino a 100 A o 290 Vac; 1000 Vdc - Sovraccarico: 3 x IN continuo I/O Integrati: - Canali: 1DO, 1AO - Uscita digitale: ACTIVE 0 - Vdc - Uscita analogica: 0..10 Vdc Programmazione: EASY SETUP 2 Certificazioni: CE Norme: EN61000-6-4, EN61000-6-2, EN61010-1
