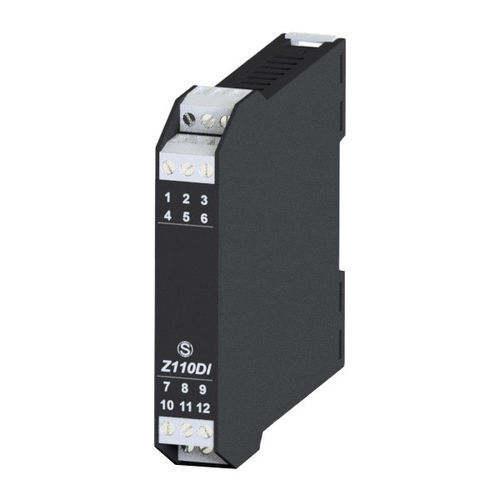

Isolatore galvanico Z110DI

4-20mAdi correntealimentato da circuito

Descrizione del prodotto: Il Z110DI è un isolatore di corrente galvanica autonomo. Accetta segnali di corrente da 4-20 mA e li misura e ritrasmette su un'uscita analogica isolata, con un'uscita di corrente di 4-20 mA. Il Z110DI garantisce un isolamento di 3.000 Vrms tra ingresso e uscita e tra i canali. Dati tecnici: - Alimentazione: Autonomo dalla loop di ingresso - Isolamento: 3.000 Vrms - Grado di protezione: IP20 - Tempo di risposta: < 1ms - Classe di precisione: Er% = 0.025 X (RL/100) + 0.025 (Riferito al range nominale) - Deriva termica: <10ppm - Temperatura di esercizio: -25..+70°C - Dimensioni: 17.5 x 100 x 112 mm - Connessioni: Terminali a vite rimovibili - Custodia: PA6, colore nero - Montaggio: Guida DIN 35 mm (IEC/EN 60715) - Peso: 100 g - Certificazioni: CE, UKCA DATI DI INGRESSO: - Canali: 2 - Tipo: Corrente nominale: 4 ÷ 20 mA Corrente operativa: 0.1÷ 25 mA Caduta di tensione a 20mA < 2 V; Tensione max. 30V Banda passante <100Hz Corrente minima 10µA DATI DI USCITA: - Canali: 2 - Tipo: Corrente impressa 4 ÷ 20 mA Resistenza di carico max.: 1400 Ω; Tensione max. 30V Informazioni di spedizione ed esportazione: - CODICE PRODOTTO: Z110DI - PESO LORDO (kg): 0.16 - ORIGINE: IT - NC (Nomenclatura Combinata): 85437090 - ECCN: EAR99 Caratteristiche chiave / Specifiche tecniche: - Autonomo dalla loop di ingresso - Isolamento di 3.000 Vrms tra ingresso/uscita e tra i canali - Grado di protezione: IP20 - Tempo di risposta: < 1ms - Precisione: Er% = 0.025 X (RL/100) + 0.025 - Deriva termica: <10ppm - Temperatura di esercizio: -25..+70°C - Dimensioni: 17.5 x 100 x 112 mm - Terminali a vite rimovibili - Custodia: PA6, colore nero - Montaggio: Guida DIN 35 mm (IEC/EN 60715) - Peso: 100 g - Certificazioni: CE, UKCA - Ingresso: 2 canali, 4-20 mA nominale, 0.1-25 mA operativo, caduta di tensione a 20mA <2V, tensione max 30V, banda passante <100Hz, corrente min 10µA - Uscita: 2 canali, 4-20 mA, resistenza di carico max 1400 Ω, tensione max 30V
