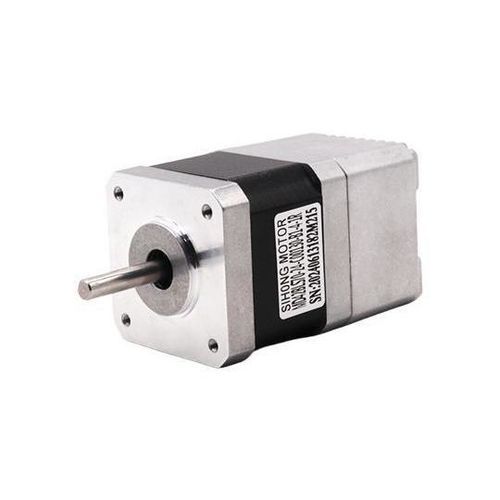

Servomotore brushless 42BLS series

DC24 VIP65

Caratteristiche: - Encoder fotoelettrico a valore assoluto a 17 bit e 23 bit, che offre prestazioni di fascia alta e alta reattività. - Velocità: Eccellenti prestazioni ad alta velocità, con una velocità nominale tipica di 3000 giri/min e una velocità massima fino a 6000 giri/min. - Adattabilità: Forte resistenza al sovraccarico, in grado di sopportare carichi tre volte la coppia nominale. Particolarmente adatto per applicazioni con fluttuazioni di carico istantanee e che richiedono un avvio rapido. - Stabilità: Funzionamento fluido a bassa velocità, senza fenomeni di funzionamento a passi come visto nei motori passo-passo durante il funzionamento a bassa velocità. Adatto per requisiti di risposta ad alta velocità. - Tempestività: Breve tempo di risposta dinamica per l'accelerazione e la decelerazione del motore, generalmente nell'ordine di decine di millisecondi. - Comfort: Calore e rumore significativamente ridotti. Specifiche del prodotto Modello | Tensione (VDC) | Corrente (A) | Coppia (Nm) | Peso (kg) | Lunghezza del corpo (mm) MD42BLS70-24-00130-1R | 24V | 1.8A | 0.1 | – | 68 MD42BLS90-24-00230-1R | 24V | 3.4A | 0.2 | – | 88 MD42BLS110-24-00330-1R | 24V | 5.2A | 0.3 | – | 108 Specifiche del motore Elemento | Specifica Connessione di avvolgimento | Connessione a stella Angolo del sensore Hall | 120° Eccentricità dell'albero | 0.025mm Gioco radiale | 0.06mm @ 450g Gioco assiale | 0.08mm @ 450g Carico radiale max | 15N a 20mm dalla flangia Carico assiale max | 10N Classe di isolamento | Classe B Resistenza dielettrica | 500VAC per 1 minuto Resistenza di isolamento | Min. 100Ω a 500VDC Parametri del motore Parametro | MD42BLS70-24-C00130-B1-4-1R | MD42BLS90-24-C00230-B1-4-1R | MD42BLS110-24-C00330-B1-4-1R Tensione nominale (V) | 24 | 24 | 24 Potenza nominale (W) | 31 | 62 | 94 Corrente nominale (A) | 1.8 | 3.4 | 5.2 Coppia nominale (N·m) | 0.1 | 0.2 | 0.3 Coppia di picco (N·m) | 0.3 | 0.6 | 0.9 Velocità nominale (RPM) | 3000 | 3000 | 3000 Velocità max (RPM) | 4000 | 4000 | 4000 Resistenza di fase (Ω) | 2.1 | 0.8 | 0.3 Induttanza (mH) | 1.2 | 0.5 | 0.2 Costante di coppia (N·m/A) | 0.056 | 0.056 | 0.056 Lunghezza del corpo (mm) | 70 | 90 | 110 Grado di protezione | – | IP65 | – Classe di isolamento | – | Classe B | – Definizione del cablaggio Connettori CN7 / CN5 Terminale | Nome | Funzione | Note 1 | GND | Massa di alimentazione CC | Alimentazione DC24-36V. La polarità inversa può danneggiare il driver. 2 | DC+ | Alimentazione CC positiva | 1 | D01+ | Terminale di uscita 01 | Funzione configurabile tramite impostazioni I/O utente 2 | D01- | – | 3 | D02+ | Terminale di uscita 02 | 4 | D02- | – | 8 | D11 | Terminale di ingresso 01 | 5 | D12 | Terminale di ingresso 02 | 6 | D13 | Terminale di ingresso 03 | 7 | DIC | Terminale comune di ingresso | Per pilotare optoaccoppiatori di ingresso. Collegare a DC12-24V (PNP comune) o 0V (NPN comune). Corrente ≥100mA. 9 | DIR+ | Direzione di comando+ | Rilevamento automatico DC5-24V 10 | DIR- | Direzione di comando- | 11 | PULS+ | Impulso di comando+ | 12 | PULS- | Impulso di comando- | Il disegno di contorno e le dimensioni di installazione sono disponibili nelle immagini del prodotto. - Encoder: Encoder fotoelettrico a valore assoluto a 17 bit/23 bit - Velocità nominale: fino a 3000 giri/min (max 6000 giri/min) - Resistenza al sovraccarico: fino a 3x la coppia nominale - Risposta dinamica: decine di millisecondi - Basso calore e rumore - Avvolgimento: Connessione a stella - Isolamento: Classe B - Protezione: IP65 (per alcuni modelli)
