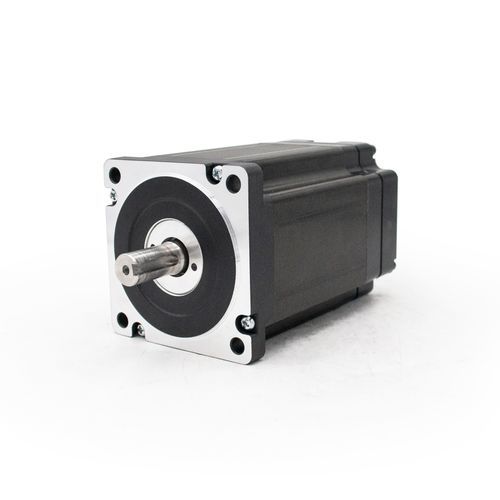

Motore passo-passo 86

24 V28 Vcompatto

Panoramica
Questo motore passo-passo serie 86 integra il corpo motore e il driver in un unico involucro, eliminando la necessità di un driver separato, risparmiando spazio di installazione e semplificando il cablaggio.

1. Vantaggio dell'integrazione
Come motore con driver integrato, combina il corpo del motore e il circuito di pilotaggio in un unico alloggiamento. Ciò elimina la necessità di un driver esterno, riduce la complessità del cablaggio (nessun cavo aggiuntivo tra motore e driver) ed è adatto per impianti di automazione compatti o macchine di piccole dimensioni.

2. Caratteristiche dei parametri (basato sulla tabella)

• Tensione e corrente: Compatibilità duale 24 V / 28 V e corrente nominale 6 A.
• Coppia e dimensioni: Coppia da 3,44 N·m a 10,6 N·m, corrispondente a lunghezze del motore da 104 mm a 184 mm. L'aumento della lunghezza del motore aumenta la coppia disponibile per adattarsi a diverse esigenze di carico.
• Prestazioni elettriche: Bassa resistenza degli avvolgimenti (0,42 Ω – 0,7 Ω) e bassa induttanza (3,2 mH – 8 mH), riducendo la perdita di coppia ad alte velocità e migliorando la risposta dinamica.

3. Idoneità all'applicazione
Adatto per apparecchiature in cui il risparmio di spazio e la semplificazione del cablaggio sono prioritari, inclusi piccoli centri di lavoro CNC, nastri trasportatori di precisione, sistemi di smistamento automatico e bracci robotici compatti.

Caratteristiche / specifiche tecniche

• Serie: 86-series
• Flangia: 86 mm
• Driver integrato: Sì (corpo motore + driver in un'unica unità)
• Tensione: 24 V / 28 V (compatibilità doppia tensione)
• Corrente nominale: 6 A
• Intervallo di coppia: 3,44 N·m – 10,6 N·m
• Lunghezze motore disponibili: 104 mm – 184 mm
• Resistenza di avvolgimento: 0,42 Ω – 0,7 Ω
• Induttanza: 3,2 mH – 8 mH
• Applicazioni tipiche: piccoli CNC, nastri trasportatori di precisione, sistemi di smistamento automatico, bracci robotici compatti
• Categoria: Motore passo-passo integrato
