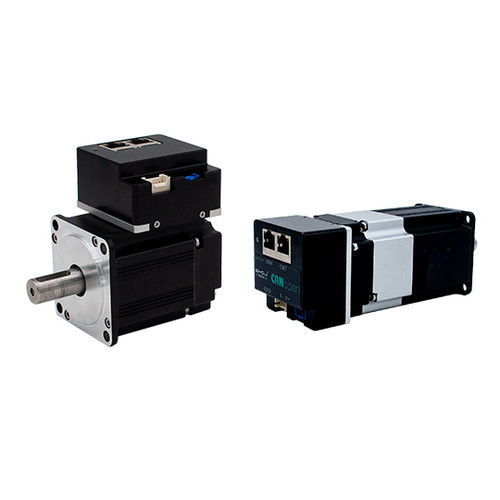

Servomotore DC BMD series

48 VIP54ad alta coppia

Caratteristiche: - Encoder fotoelettrico di valore assoluto a 17 bit e 23 bit, con alta gamma e alta reattività. - Velocità: Buone prestazioni ad alta velocità, la velocità nominale può generalmente raggiungere 3000 giri/min, la velocità massima può raggiungere 6000 giri/min. - Adattabilità: Forte resistenza al sovraccarico, può sopportare un carico tre volte superiore alla coppia nominale, particolarmente adatto per occasioni con fluttuazioni di carico istantanee e che richiedono un avvio rapido. - Stabilità: Funzionamento fluido a bassa velocità, durante il funzionamento a bassa velocità non si verificherà un fenomeno di funzionamento simile ai motori passo-passo. Adatto per occasioni con requisiti di risposta rapida. - Tempestività: Il tempo di risposta dinamica dell'accelerazione e decelerazione del motore è breve, generalmente entro decine di millisecondi. - Comfort: Calore e rumore sono significativamente ridotti. Specifiche del prodotto: - Modello: BMD80AIS80-48-C02430-B2-5-1C - Tensione (VAC): 48 - Corrente (A): 20±10% - Coppia (Nm): 2.4 - Peso (kg): Senza freno - Lunghezza del corpo (mm): 80 Specifiche del motore: - Tensione nominale (V): 48 - Potenza nominale (W): 750 - Corrente nominale (A): 20 ± 10% - Coppia nominale (N.m): 2.4 - Coppia massima (N.m): 4.8 - Velocità nominale (giri/min): 3000 ± 10% - Velocità massima (giri/min): 3200 ± 10% - Lunghezza (L mm): 80 - Lunghezza (L mm) + Lunghezza dell'albero (mm): 115 - Resistenza di linea (Ω): 0.08 ± 10% - Induttanza di linea (mH): 0.24 ± 20% - Momento di inerzia (kg·m²×10⁻⁴): 1.72 ± 10% - Coefficiente di coppia (Nm/A): 0.12 ± 10% - Numero di coppie di poli del rotore (P): 5 - Classe di isolamento del motore: Classe F - Livello di protezione: IP54 Protocolli di comunicazione: CANopen, EtherCAT Definizioni di cablaggio: - Tabelle di cablaggio CANopen ed EtherCAT fornite per i connettori CN1, CN5, CN7, CN8, CN9, inclusi numeri di terminali, nomi e funzioni (vedere la pagina del prodotto per tabelle dettagliate). Caratteristiche tecniche chiave / specifiche: - Encoder: Encoder fotoelettrico di valore assoluto a 17/23 bit - Tensione nominale: 48V - Potenza nominale: 750W - Corrente nominale: 20A ±10% - Coppia nominale: 2.4 Nm - Coppia massima: 4.8 Nm - Velocità nominale: 3000 giri/min ±10% - Velocità massima: 3200 giri/min ±10% - Protezione: IP54 - Isolamento: Classe F - Comunicazione: CANopen, EtherCAT - Resistenza al sovraccarico: fino a 3x la coppia nominale - Basso calore e rumore - Risposta dinamica: decine di millisecondi
