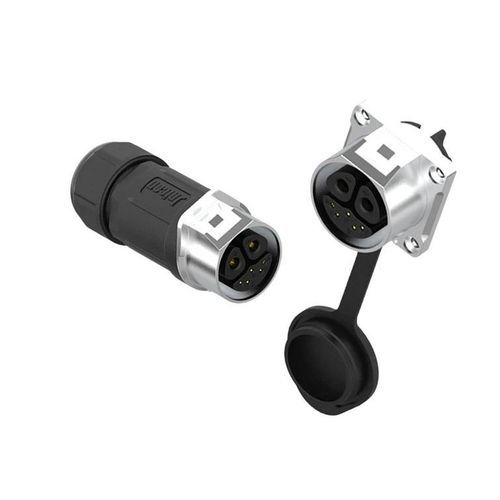

Connettore ibrido

cavo a cavobloccabile con clipalta corrente

Riassunto del prodotto
Connettore ibrido impermeabile che integra contatti di potenza da 50A e contatti di segnale da 5A in un involucro compatto classificato IP67, destinato a sistemi di illuminazione intelligente e controllo in esterni e ambienti industriali.

Panoramica

• Ibrido potenza e segnale: contatti di potenza 50A (3,6 mm) e contatti di segnale 5A (1,0 mm) in un unico connettore per semplificare il cablaggio e risparmiare spazio.
• Meccanismo QuickLock: accoppiamento senza utensili con clic udibile e blocco antivibrazione per una ritenzione affidabile.
• Grado di protezione IP67: sigillatura contro polvere e immersione temporanea per ambienti esterni e gravosi.
• Pronto per illuminazione intelligente: adatto a moduli LED, controlli d'illuminazione e architetture ibride potenza/segnale.
• Certificazioni globali: ISO9001, CE, UL, RoHS; produzione in stabilimenti con capacità IATF/ISO.

Specifiche del prodotto (tabella)

• Numero poli: 2 Poli | 3 Poli | 4 Poli | 5 Poli | 2+5 Poli
• Diametro contatti × numero: 3,6 mm | 3,6 mm | 2,7 mm | 2,7 mm | 3,6 + 1,0 mm
• Corrente nominale: 50A | 50A | 30A | 30A | 50A + 5A
• Tensione nominale: 300V | 300V | 300V | 300V | 300V + 60V
• Tensione di isolamento: 2000V | 2000V | 1500V | 1500V | ~1500V
• Sezione cavo: 1,5 mm²–6 mm² (16–9 AWG) | 1,5 mm²–6 mm² (16–9 AWG) | 1,0 mm²–4 mm² (18–12 AWG) | 1,0 mm²–4 mm² (18–12 AWG) | 1,0 mm²–4 mm² (18–12 AWG)
• Diametro massimo: MAX Φ16,0 mm
• Grado di protezione: IP67
• Modalità di connessione: QuickLock (senza utensili)
• Classe di infiammabilità: UL94‑V0
• Temperatura di esercizio: -40℃ – 105℃
• Certificazioni: ISO9001, CE, UL, RoHS

Caratteristiche / specifiche tecniche

• Serie / Modello: MJ24 (variante ibrida 2+5 poli).
• Contatti di potenza: contatti da 50A (diametro 3,6 mm), dimensionati per 50A nella porzione di potenza.
• Contatti di segnale: contatti da 5A (diametro 1,0 mm), dimensionati per 5A nella porzione di segnale.
• Valutazione combinata (2+5 poli): 50A (potenza) + 5A (segnale).
• Tensione nominale: 300V per i contatti di potenza; 60V aggiuntivi per il segnale (riportato come 300V + 60V per la variante ibrida).
• Tensione di isolamento: circa 1500V per la variante 2+5 poli.
• Compatibilità sezioni cavo: tipicamente 1,0 mm²–4 mm² (18–12 AWG) per la variante ibrida.
• Diametro massimo cavo: MAX Φ16,0 mm.
• Protezione ingressi: IP67 (a tenuta di polvere e protezione contro immersione temporanea).
• Meccanismo di bloccaggio: QuickLock senza utensili con clic udibile e ritenuta antivibrazione.
• Materiale involucro e classe di infiammabilità: involucro ritardante di fiamma UL94‑V0.
• Intervallo di temperatura di esercizio: -40℃ a +105℃.
• Durata di accoppiamento: progettato per elevati cicli di accoppiamento (riferimento 500+ cicli per la serie).
• Certificazioni: ISO9001, CE, UL, RoHS (certificazioni a livello di serie).
