Connettore ibrido
combinatocircolarea baionetta

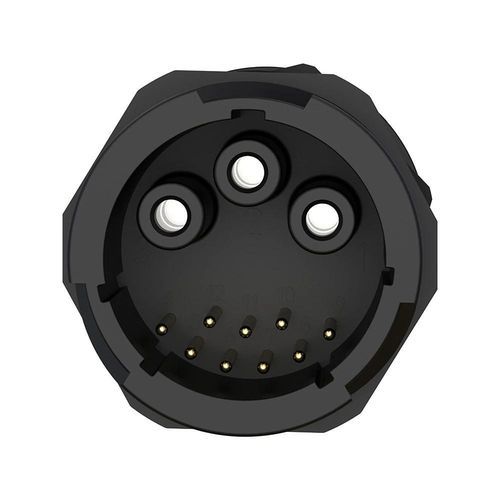

Connettore ibrido - Shenzhen Jnicon Technology Co., Ltd. - combinato / circolare / a baionetta
Connettore ibrido - Shenzhen Jnicon Technology Co., Ltd. - combinato / circolare / a baionetta
Connettore ibrido - Shenzhen Jnicon Technology Co., Ltd. - combinato / circolare / a baionetta - immagine - 2
Connettore ibrido - Shenzhen Jnicon Technology Co., Ltd. - combinato / circolare / a baionetta - immagine - 3
Connettore ibrido - Shenzhen Jnicon Technology Co., Ltd. - combinato / circolare / a baionetta - immagine - 4
Connettore ibrido - Shenzhen Jnicon Technology Co., Ltd. - combinato / circolare / a baionetta - immagine - 5
Connettore ibrido - Shenzhen Jnicon Technology Co., Ltd. - combinato / circolare / a baionetta - immagine - 6
Aggiungi ai preferiti
Confronta con altri prodotti

Caratteristiche

Tipo
ibrido, combinato
Forma
circolare
Tipo di connessione
a baionetta
Dimensioni
M40
Specifiche elettriche
3 pin, a 2 mandrini, 4 pin, 2+4 pin, 5 pin, 3+9 pin
Materiale
in plastica
Indice di protezione
IP67, IP68, IP69K
Normativa
RoHS, cULus
Altre caratteristiche
antifiamma, per numerosi cicli di connessione
Corrente primaria

10 A, 50 A, 120 A, 150 A

Tensione

60 V, 300 V, 600 V, 1.500 V

Temperatura di funzionamento

Min.: -40 °C
(-40 °F)

Max.: 105 °C
(221 °F)

Descrizione

Riepilogo prodotto
Connettore stagno M40 50A+10A con bloccaggio a baionetta per sistemi di controllo industriali, che combina alimentazione e segnali in un unico corpo compatto.

Panoramica del prodotto
  • Ibrido potenza e segnale – 3 contatti potenza 50A (3,6 mm) e 9 contatti segnale 10A (1,5 mm) integrati.
  • Bloccaggio a baionetta – innesto/sgancio rapido con rotazione di 90° e accoppiamento antivibrazione per affidabilità meccanica.
  • Protezione acqua e polvere – grado IP67 standard; IP68 e IP69K disponibili su richiesta.
  • Compatibilità con sistemi di controllo – adatto a reti PLC, linee di feedback per automazione e collegamenti pannello.
  • Certificazioni – ISO9001, CE, UL, RoHS, TUV.

Specifiche chiave
  • Serie / Modello: M40
  • Configurazione: 3+9 poli (potenza + segnale)
  • Contatti potenza: 3 × 3,6 mm, 50A
  • Contatti segnale: 9 × 1,5 mm, 10A
  • Corrente nominale (3+9): 50A + 10A
  • Tensione nominale (3+9): 300V + 60V
  • Tensione di tenuta: 1500V
  • Sezione cavi: potenza 1,0–6 mm² (18–9 AWG); segnale 0,3–0,75 mm² (24–18 AWG)
  • Diametro esterno massimo: MAX φ25,0 mm
  • Grado di protezione: IP67 (standard); IP68/IP69K opzionale
  • Modalità di connessione: bloccaggio a baionetta (rotazione di 90°)
  • Materiale ignifugo: involucro UL94 V-0
  • Temperatura di esercizio: -40°C a +105°C
  • Durabilità: ≥500 cicli di accoppiamento

Vantaggi e punti tecnici
  • Tenuta stagna e protezione contro polvere affidabili per ambienti esterni e industriali.
  • Ampia gamma di temperatura operativa; varianti ad alta temperatura disponibili per applicazioni specifiche.
  • Involucro in plastica tecnica ad alta resistenza e resistente alla fiamma (UL94 V-0).
  • Progetto meccanico robusto: resistenza agli urti e bloccaggio a baionetta antivibrazione.
  • Progettato per impiego industriale a lungo termine con certificazioni internazionali.
