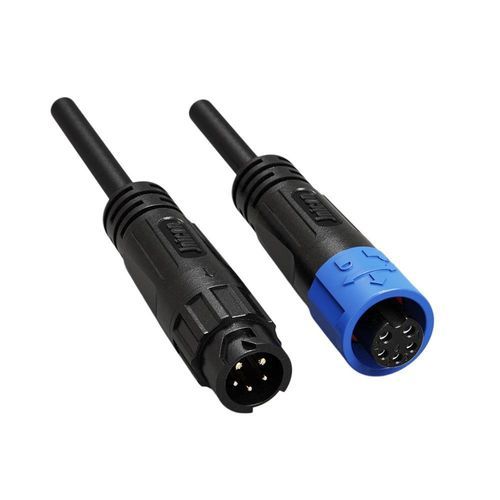

Connettore ibrido

modellato su pezzo modellopush-to-lockM12

Panoramica del prodotto
Connettore ibrido 7A+2A a bloccaggio a pressione, sovrastampato con cavo, che combina alimentazione e segnale in un unico alloggiamento M12 per sensori e sistemi di controllo.

Vantaggi principali

• Ibrido alimentazione e segnale – 2 pin di alimentazione (7A/125V, Φ1,2mm) e 3 pin segnale (2A/60V, Φ1,0mm) in un unico connettore M12 per semplificare il cablaggio di reti di sensori e sistemi di controllo.
• Meccanismo a bloccaggio a pressione – Collegamento e scollegamento rapido senza utensili per un'installazione veloce.
• IP67 impermeabile – Sovrastampato con cavo per protezione contro acqua e polvere, eliminando punti di ingresso.
• Soluzione pronta all'uso – Assemblaggio cavo sovrastampato che elimina le terminazioni in campo, garantendo connessioni coerenti e affidabili.
• Design compatto M12 – Configurazione a 5 pin salvaspazio, ideale per reti di sensori e sistemi fieldbus.
• Certificazioni globali – UL, TUV, CE e RoHS; prodotto in processi ISO9001.

Note aggiuntive
L'assemblaggio sovrastampato riduce gli errori di cablaggio in campo e il rumore di segnale integrando linee di alimentazione e dati in un unico alloggiamento M12 sigillato. L'accoppiamento a bloccaggio a pressione consente manutenzioni e sostituzioni rapide senza utensili speciali.

Caratteristiche tecniche

• Tipo modello: M12 2+3 poli ibrido (alimentazione + segnale)
• Numero pin: 5 pin (2 alimentazione + 3 segnale)
• Diametro pin x numero: 1,2mm (alimentazione) + 1,0mm (segnale)
• Corrente nominale: 7A (pin alimentazione) + 2A (pin segnale)
• Tensione nominale: 125V (alimentazione) + 60V (segnale)
• Tensione di tenuta (isolamento): 1000V (per configurazione ibrida 5 pin)
• Sezione cavo supportata: 0,3mm²–1,0mm² (24–18 AWG)
• Intervallo diametro (guaina): MAX φ8,5mm
• Grado di protezione: IP67 (cavo sovrastampato, impermeabile e antipolvere)
• Modalità di collegamento: Bloccaggio a pressione (senza utensili)
• Classe di infiammabilità: UL94-V0
• Temperatura di esercizio: -40°C – 105°C
• Certificazioni: ISO9001, CE, UL, RoHS (TUV inoltre citato)
