Connettore di alimentazione elettrica

cavo a cavocircolarecon blocco

Panoramica

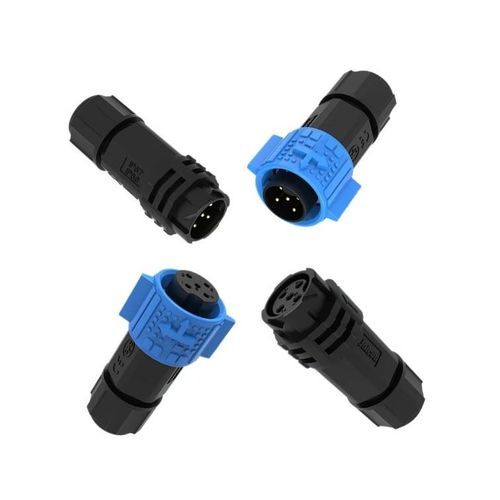

Connettore circolare impermeabile M19 5 poli, 15A, con bloccaggio a pressione e grado di protezione IP67, progettato per alimentazioni industriali, applicazioni esterne e nautiche.

Caratteristiche principali

• Potenza 15A multipolo: contatti in lega di rame Φ2,0mm che erogano 15A/300V nella configurazione a 5 poli.
• Meccanismo di bloccaggio a pressione: innesto/smonto rapido senza utensili con design antivibrazione.
• Protezione IP67: involucro completamente sigillato contro polvere e immersione temporanea, adatto ad ambienti esterni e marini.
• Flessibilità del cavo: supporta 0,5mm²–1,5mm² (20–16 AWG).
• Certificazioni internazionali: ISO9001, CE, UL, TUV e RoHS sulla gamma.

Specifiche (tabella varianti)
Product Details | 2 Pin | 3 Pin | 4 Pin | 5 Pin | 3+5 Pin | 9 Pin
Pin number | 2 Pin | 3 Pin | 4 Pin | 5 Pin | 3+5 Pin | 9 Pin
Pin diameter X number | 2.4mm | 2.4mm | 2.0mm | 2.0+0.8mm | 2.0+0.8mm | 1.0mm
Current rating | 20A | 20A | 15A | 15A+5A | 15A+5A | 5A
Voltage rating | 300V | 300V | 300V | 300V+60V | 300V+60V | 60V
Withstanding voltage | 1500V | 1500V | 1000V | 1000V | 1000V | 500V
Cable Gauge | 1.5mm²~2.5mm² (16~12 AWG) | 1.5mm²~2.5mm² (16~12 AWG) | 1.5mm²~2.5mm² (16~12 AWG) | 0.5mm²~1.5mm² (20~16 AWG) | 0.5mm²~1.5mm² (20~16 AWG) | 0.3mm²~0.5mm² (24+20 AWG)
Diameter Range | φ 4.5–φ11mm | φ 4.5–φ11mm | φ 4.5–φ11mm | φ 4.5–φ11mm | φ 4.5–φ11mm | φ 4.5–φ11mm
Protection Level | IP67 | IP67 | IP67 | IP67 | IP67 | IP67
Connecting mode | Push Locking | Push Locking | Push Locking | Push Locking | Push Locking | Push Locking
Prevent the combustion level | UL94‑V0 | UL94‑V0 | UL94‑V0 | UL94‑V0 | UL94‑V0 | UL94‑V0
Operating temperature | -40°C – 105°C | -40°C – 105°C | -40°C – 105°C | -40°C – 105°C | -40°C – 105°C | -40°C – 105°C
Certification | ISO9001, CE, UL, ROHS | ISO9001, CE, UL, ROHS | ISO9001, CE, UL, ROHS | ISO9001, CE, UL, ROHS | ISO9001, CE, UL, ROHS | ISO9001, CE, UL, ROHS

Dettagli prodotto
Il modello M19 a 5 poli utilizza contatti di potenza in lega di rame Φ2,0mm che forniscono 15A, integrati con contatti segnale di dimensioni ridotte nelle varianti ibride. Progettazione con bloccaggio a pressione e funzione antivibrazione per un ritenimento affidabile. Involucro completamente sigillato IP67, classificazione UL94‑V0 e ampio intervallo di temperatura di esercizio (-40°C a 105°C). Certificato ISO9001, CE, UL, TUV e RoHS.

Specifiche tecniche

• Modello / Serie: M19
• Tipo di contatto & dimensione: contatti di potenza Φ2,0mm in lega di rame; contatti segnale 0,8mm dove applicabile
• Corrente nominale: 15A (potenza) e 5A (segnale) — 15A+5A per la variante 5 poli ibrida
• Tensione nominale: 300V (potenza) + 60V (segnale) per la 5 poli ibrida
• Tensione di tenuta: 1000V
• Sezione cavo supportata: 0,5mm²–1,5mm² (20–16 AWG)
• Diametro esterno cavo: φ 4.5 – φ 11 mm
• Protezione / Ingresso: IP67 (a tenuta di polvere e immersione temporanea)
• Modalità di connessione: bloccaggio a pressione (senza utensili, antivibrazione)
• Temperatura di esercizio: -40°C a 105°C
• Classe di infiammabilità dell'involucro: UL94‑V0
• Cicli tipici di accoppiamento: >500 cicli
• Certificazioni: ISO9001, CE, UL, TUV, RoHS
