Panoramica del prodotto

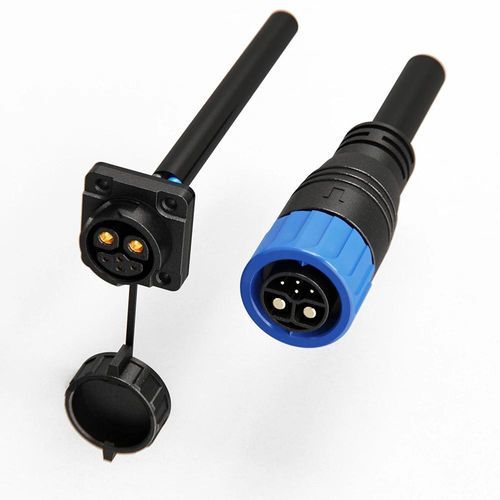

Connettore ibrido impermeabile 50A+5A con bloccaggio a pressione e grado di protezione IP67, che combina trasmissione di potenza e segnali per automazione industriale e sistemi energetici. Progettato per semplificare il cablaggio integrando contatti di potenza ad alta corrente e contatti di segnale in un unico alloggiamento M23, garantendo tenuta e accoppiamento resistenti alle vibrazioni.

Caratteristiche principali

• Design ibrido ad alta corrente – Contatti di potenza 50A (φ3.6mm) e contatti di segnale 5A (φ1.0mm) in un unico connettore a 6 poli, semplificando il cablaggio e risparmiando spazio sul quadro.
• Meccanismo di bloccaggio a pressione – Collegamento e scollegamento rapidi senza utensili con design auto-bloccante, garantendo connessioni sicure e resistenti alle vibrazioni.
• IP67 impermeabile e antipolvere – Completamente sigillato contro acqua e polvere per funzionamento affidabile in ambienti industriali e esterni gravosi.
• Ampia compatibilità cavi – Supporta cavi 0.3mm²–6mm² (24–9 AWG) con diametro max φ16mm, flessibile per varie installazioni.
• Materiali ad alte prestazioni – Guscio in plastica tecnica autoestinguente UL94 V-0 e contatti in lega di rame placcati argento per eccellente conduttività.
• Certificazioni globali – Certificato UL, TUV, CE e RoHS.

Specifiche prodotto (tabella)
Dettagli prodotto — Specifica 1 — Specifica 2 — Specifica 3
Numero di poli — 6（2+4） Poli — 8（2+1+5） Poli — 15（2+13） Poli
Diametro pin X numero — φ3.6+φ1.0 — φ3.6+φ2.0+φ1.0 — φ2.4+φ1.0
Corrente nominale — 50A+5A — 50A+15A+5A — 20A+5A
Tensione nominale — 300V+60V — 300V+125V+60V — 125V+60V
Tensione di isolamento — 5000V — 3000V — 3000V
Sezione cavo — 0.3mm²–6mm²(24–9AWG) — 0.3mm²–6mm²(24–9AWG) — 0.3mm²–6mm²(24–9AWG)
Gamma diametri — MAX φ16mm — MAX φ16mm — MAX φ16mm
Livello di protezione — IP67 — IP67 — IP67
Modalità di collegamento — Push Locking — Push Locking — Push Locking
Classe di infiammabilità — UL94-V0 — UL94-V0 — UL94-V0
Temperatura di esercizio — -40℃ – 105℃ — -40℃ – 105℃ — -40℃ – 105℃
Certificazione — ISO9001, CE, UL, ROHS — ISO9001, CE, UL, ROHS — ISO9001, CE, UL, ROHS

Specifiche tecniche

• Serie / Modello: Serie M23 (variante ibrida 6 poli)
• Configurazione poli: 6 poli (2 potenza + 4 segnale)
• Dimensione contatto potenza: φ3.6 mm (contatti potenza)
• Dimensione contatto segnale: φ1.0 mm (contatti segnale)
• Corrente nominale: 50A (potenza) + 5A (segnale)
• Tensione nominale: 300V (potenza) + 60V (segnale)
• Tensione di isolamento: 5000V
• Sezione cavo supportata: 0.3 mm² – 6 mm² (24 – 9 AWG)
• Diametro max cavo: φ16 mm
• Protezione: IP67 (impermeabile e antipolvere)
• Metodo di connessione: Bloccaggio a pressione (senza utensili, auto-bloccante)
• Materiale involucro: Plastica tecnica autoestinguente UL94 V-0
• Materiale/finitura contatti: Contatti in lega di rame placcati argento
• Temperatura di esercizio: -40°C a +105°C
• Durata accoppiamenti: >500 cicli di accoppiamento
• Certificazioni: ISO9001, CE, UL, RoHS, TUV (UL/TUV a livello di fabbrica indicato)
