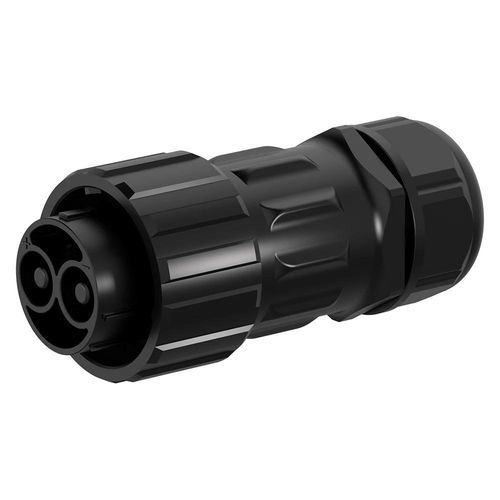

Connettore ibrido

combinatodi datidi alimentazione elettrica

Breve descrizione
Connettore ibrido stagno M40 2+4 pin con bloccaggio a baionetta che integra contatti di potenza da 120A e contatti di segnale da 10A in un unico assemblaggio compatto, progettato per BMS, accumulo energetico, VE e integrazione potenza/segnale industriale.

Panoramica del prodotto

• Ibrido potenza e segnale – Spinotti di potenza 6,0 mm (120A) e spinotti di segnale 1,5 mm (10A) integrati per semplificare il cablaggio e ridurre gli ingombri.
• Meccanismo a baionetta – Arresto a quarto di giro per accoppiamento rapido, resistenza alle vibrazioni e ritenzione sicura in ambienti gravosi.
• Protezione IP67 – Completamente sigillato contro polvere e immersione temporanea; IP68/IP69K disponibili come opzioni.
• Progettato per BMS e sistemi ibridi – Ottimizzato per sistemi di gestione batteria, accumulo energetico, interfacce di ricarica VE e applicazioni combinate potenza/segna le.
• Certificazioni globali – Conformità CE, UL, TUV e RoHS per impiego industriale.

Vantaggi del prodotto

• Protezione ambientale affidabile – IP67 standard con opzioni IP68/IP69K per immersione prolungata o lavaggi ad alta pressione.
• Ampio intervallo di temperatura – Funzionamento standard da -40°C a +105°C; varianti per accumulo energetico fino a +125°C.
• Involucro ritardante di fiamma – Plastica tecnica con classificazione UL94 V-0 per resistenza agli urti e sicurezza.
• Alta durabilità degli accoppiamenti – Progettato per oltre 500 cicli di accoppiamento per garantire stabilità dei contatti nel tempo.

Specifiche del prodotto

• Configurazioni disponibili – 2, 3, 4, 5, 2+4 (potenza+segnale), 3+9 (potenza+segnale).
• Diametri dei pin – Potenza: 6,0 mm (120A); Segnale: 1,5 mm (10A); altre dimensioni in base alla serie (8,0 mm, 3,6 mm).
• Corrente & tensione – Fino a 150A/600V per pin di potenza maggiori; configurazione 2+4 tipica: 120A (potenza) + 10A (segnale) a 600V/60V.
• Tensione di tenuta – Fino a 5000V per alcune configurazioni; 3000V tipico per la versione 2+4.
• Sezione cavo – Potenza: 4–25 mm² (10–3 AWG) a seconda della configurazione; Segnale: 0,3–1,5 mm² (24–16 AWG).
• Protezione e durabilità – IP67 standard; involucro UL94-V0; >500 cicli di accoppiamento.

Caratteristiche tecniche

• Serie modello: M40
• Configurazione (questo prodotto): 2+4 pin ibrido (potenza + segnale)
• Dimensione pin potenza: 6,0 mm
• Dimensione pin segnale: 1,5 mm
• Corrente nominale: 120A (potenza) + 10A (segnale)
• Tensione nominale: 600V (potenza) + 60V (segnale)
• Tensione di tenuta: 3000V (tipico)
• Sezione cavo supportata: potenza 4–25 mm² (10–3 AWG); segnale 0,3–1,5 mm² (24–16 AWG)
• Diametro massimo: MAX φ25.0 mm
• Livello di protezione: IP67 (standard); IP68/IP69K opzionale
• Modalità di connessione: Blocco a baionetta (quarto di giro, anti-vibrazione)
• Classificazione di resistenza al fuoco del guscio: UL94-V0
• Temperatura operativa: -40°C a +105°C (alcune varianti fino a +125°C)
• Durata accoppiamento: ≥500 cicli
• Applicazioni tipiche: BMS, accumulo energetico, ricarica VE, integrazione potenza/segnale industriale
• Certificazioni: ISO9001, CE, UL, TUV, RoHS
