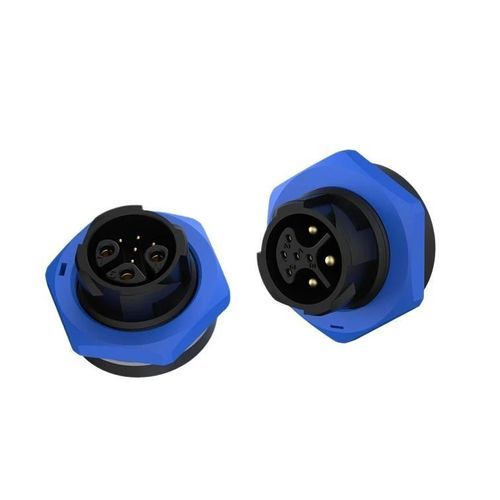

Connettore ibrido

cavo a cavopush-to-lockM19

Sintesi del prodotto
Connettore impermeabile ibrido 15A+5A a blocco a spinta che combina alimentazione e multi‑segnale in un unico alloggiamento M19 per sistemi di controllo industriale.

Caratteristiche principali

• Ibrido alimentazione e multi‑segnale – 3 poli di potenza (15A/300V, Φ2,0 mm) e 5 poli di segnale (5A/60V, Φ0,8 mm) in un unico connettore, semplificando il cablaggio di sistemi complessi.
• Meccanismo di blocco a spinta – Collegamento/scollegamento rapido senza utensili per un’installazione veloce.
• IP67 impermeabile – Completamente sigillato contro acqua e polvere, affidabile in ambienti industriali gravosi. IP69K disponibile come opzione per applicazioni con lavaggi intensivi.
• Design compatto – Configurazione a 8 poli in alloggiamento M19 che massimizza la funzionalità risparmiando spazio quadro.
• Certificazioni internazionali – ISO9001, CE, UL, RoHS (TUV citato per la serie).

Vantaggi
Protezione impermeabile e antipolvere ad alta affidabilità (IP67; IP68/IP69K opzionali su modelli selezionati). Ampia gamma di temperatura operativa: -40℃ – 105℃ (alcune serie fino a +125℃). Involucro autoestinguenti ad alta resistenza UL94‑V0 per proprietà autoestinguenti e resistenza agli urti. Progettato per oltre 500 cicli di accoppiamento per garantire durabilità e prestazioni di contatto a lungo termine.

Specifiche (3+5 poli)
Numero poli: 3+5 Poli
Diametro pin × numero: 2,0 + 0,8 mm
Corrente nominale: 15A (potenza) + 5A (segnale)
Tensione nominale: 300V (potenza) + 60V (segnale)
Tensione di tenuta: 1000V
Sezione cavo: 0,5 mm² ~ 1,5 mm² (20 ~ 16 AWG)
Gamma diametro: φ 4,5 – φ 11 mm
Grado di protezione: IP67
Modalità di connessione: Blocco a spinta (senza utensili)
Classe di infiammabilità: UL94‑V0
Temperatura di esercizio: -40℃ – 105℃
Certificazioni: ISO9001, CE, UL, RoHS

Note tecniche aggiuntive
• I 3 poli di potenza (Φ2,0 mm) supportano correnti elevate; i 5 poli di segnale (Φ0,8 mm) supportano linee multi‑segnale.
• Progettato per semplificare il cablaggio di macchinari ingombranti e ridurre i disturbi integrando alimentazione e segnale in un unico alloggiamento M19.
