Connettore ibrido

bloccabile con clipDCa 2 mandrini

Riepilogo del prodotto

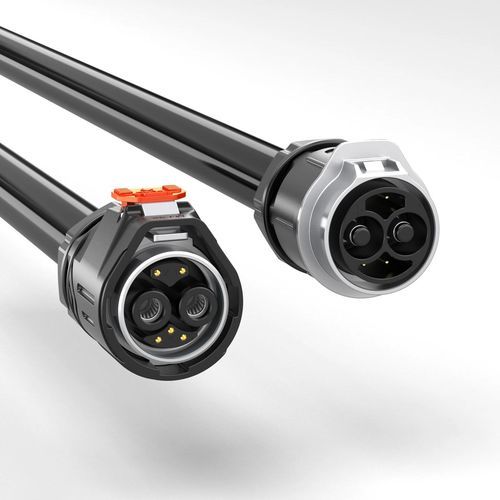

Il connettore ibrido impermeabile JNICON MJ32 integra due contatti di potenza ad alta corrente e cinque contatti di segnale in un corpo compatto classificato IP67. Progettato per sistemi di gestione batterie (BMS) e cablaggio di controllo industriale, separa alimentazione e trasmissione multi-segnale. Verificare disegni di accoppiamento, adattamento del cavo e valori elettrici per ciascuna applicazione prima dell'approvazione.

Caratteristiche principali

• 120A potenza + 10A segnale – Configurazione 2+5 ibrida con contatti potenza Ø 6,0 mm e contatti segnale Ø 1,5 mm placcati oro.
• Meccanismo QuickLock – Blocco senza attrezzi con feedback udibile e ritenuta antivibrazione per un accoppiamento sicuro.
• Protezione IP67 – Interfaccia sigillata quando correttamente accoppiata e installata; le prestazioni dipendono dall'assemblaggio e dall'ingresso del cavo.
• Applicazione – Destinato a BMS, distribuzione ibrida potenza/segnale e sistemi di controllo industriale.
• Certificazioni – Fornitura tipica con ISO9001, CE, UL, RoHS; confermare i certificati per il modello e la configurazione selezionati.

Importante — confermare la configurazione 2+5 prima dell'ordine

• La classificazione 120A si applica solo al gruppo di contatti di potenza; i contatti segnale sono limitati a 10A. Non considerare i sette contatti come circuiti di potenza equivalenti.
• Verificare i disegni di accoppiamento, l'assegnazione dei pin e la coppia connettore selezionata per il progetto di cablaggio.
• Controllare carico continuo e di picco, tensione per circuito, temperatura ambiente, sezione del conduttore, diametro esterno del cavo e spazio pannello.
• Convalidare l'aumento di temperatura e la tenuta dell'assemblato cavo nelle condizioni specifiche della vostra applicazione.

Specifiche prodotto

• Serie / Modello: MJ32
• Configurazione: 2 pin potenza + 5 pin segnale (ibrido)
• Dimensione contatto potenza: 6,0 mm
• Dimensione contatto segnale: 1,5 mm, placcato oro
• Corrente nominale: potenza fino a 120A; segnale fino a 10A
• Tensione nominale: potenza fino a 600V; segnale fino a 60V (specifica combinata)
• Tensione di tenuta: fino a 3000V (dipende dalla variante)
• Compatibilità sezioni cavo: potenza 4 mm²–25 mm² (10–3 AWG); segnale 1,0 mm²–6 mm² (18–9 AWG)
• OD max fascio cavi: MAX Φ25,0 mm
• Protezione ingresso: IP67 (accoppiato e installato secondo istruzioni)
• Modalità di collegamento: QuickLock (senza attrezzi)
• Infiammabilità: Guscio UL94-V0
• Temperatura di esercizio: -40℃ a 105℃
• Certificazioni tipiche: ISO9001, CE, UL, RoHS
