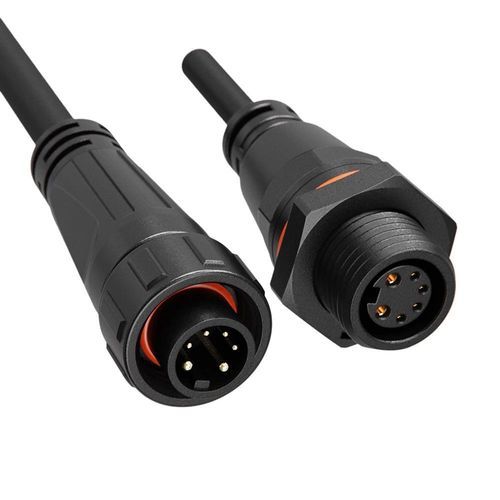

Connettore ibrido

circolarea vitebloccabile mediante vite

Breve descrizione
Connettore stagno ibrido M16 10A+5A che combina contatti di alimentazione e segnale in un unico corpo con bloccaggio a vite; disponibile assemblabile in campo o con cavo stampato.

Panoramica del prodotto

• Ibrido alimentazione & segnale – 2 pin di alimentazione (10A/125V, Φ1.5mm) e 4 pin segnale (5A/60V, Φ1.0mm) in un unico connettore M16 per semplificare il cablaggio e risparmiare spazio sul pannello.
• Meccanismo di bloccaggio a vite – Accoppiamento filettato per un collegamento sicuro con design antivibrazione per applicazioni industriali.
• Grado di protezione IP68 – Sigillato contro polvere e immersione prolungata; opzione IP69K disponibile per lavaggi ad alta pressione.
• Formato compatto M16 – Configurazione mista dei contatti adatta ad installazioni con spazio limitato e sistemi complessi.
• Opzioni di assemblaggio – Disponibile assemblabile in campo (saldatura/pressa) o con cavo stampato.
• Certificazioni – ISO9001, CE, UL, RoHS, con varianti TUV dove applicabile.

Caratteristiche principali e vantaggi

• Sigillatura IP68 per protezione affidabile in ambienti industriali gravosi; IP69K opzionale per lavaggi aggressivi.
• Campo di temperatura operativa -40°C a +105°C (alcune varianti fino a +125°C per applicazioni di accumulo energia).
• Scocca autoestinguente UL94-V0 per maggiore sicurezza antincendio e resistenza agli urti.
• Design durevole con oltre 500 cicli di accoppiamento per supportare connessioni frequenti.

Tabella delle specifiche
Dettagli prodotto | Specifica 1 | Specifica 2 | Specifica 3 | Specifica 4 | Specifica 5 | Specifica 6 | Specifica 7
Numero pin | 2 Pin | 3 Pin | 4 Pin | 5 Pin | 2+4 Pin | 7 Pin | 8 Pin
Diametro pin X numero | 1.5mm | 1.5mm | 1.5mm | 1.0mm | 1.5+1.0mm | 1.0mm | 1.0mm
Corrente nominale | 10A | 10A | 10A | 8A | 10A+5A | 5A | 5A
Tensione nominale | 300V | 300V | 125V | 125V | 125V+60V | 60V | 60V
Tensione di tenuta | 1500V | 1500V | 1500V | 1500V | 500V | 500V | 500V
Sezione cavo | 0.5mm²-1.0mm² (20-18AWG) | 0.5mm²-1.0mm² (20-18AWG) | 0.5mm²-1.0mm² (20-18AWG) | 0.75+0.5mm² (18+20AWG) | 0.75+0.5mm² (18+20AWG) | 0.3mm²-0.5mm² (24-20AWG) | 0.3mm²-0.5mm² (24-20AWG)
Intervallo diametro | MAX φ3.6mm | MAX φ3.6mm | MAX φ3.6mm | MAX φ3.6mm | MAX φ3.6mm | MAX φ3.6mm | MAX φ3.6mm
Livello di protezione | IP68 | IP68 | IP68 | IP68 | IP68 | IP68 | IP68
Modalità di connessione | Bloccaggio a vite | Bloccaggio a vite | Bloccaggio a vite | Bloccaggio a vite | Bloccaggio a vite | Bloccaggio a vite | Bloccaggio a vite
Livello di combustione | UL94-V0 | UL94-V0 | UL94-V0 | UL94-V0 | UL94-V0 | UL94-V0 | UL94-V0
Temperatura di esercizio | -40℃ – 105℃ | -40℃ – 105℃ | -40℃ – 105℃ | -40℃ – 105℃ | -40℃ – 105℃ | -40℃ – 105℃ | -40℃ – 105℃
Certificazione | ISO9001, CE, UL, ROHS | ISO9001, CE, UL, ROHS | ISO9001, CE, UL, ROHS | ISO9001, CE, UL, ROHS | ISO9001, CE, UL, ROHS | ISO9001, CE, UL, ROHS | ISO9001, CE, UL, ROHS

Specifiche tecniche

• Modello / Form factor: corpo M16, ibrido 2 alimentazione + 4 segnale (2+4 Pin).
• Contatti alimentazione: 2 × Φ1.5mm, 10A ciascuno (125V).
• Contatti segnale: 4 × Φ1.0mm, 5A ciascuno (60V).
• Compatibilità cavi: combinazioni ibride (es.: 0.75+0.5mm²; 20–18 AWG per alimentazione, 24–20 AWG per segnale).
• Tensione di tenuta: fino a 1500V per molte configurazioni; variante ibrida 500V come da tabella.
• Protezione ingressi: IP68 (polvere e immersione prolungata); IP69K opzionale.
• Accoppiamento: bloccaggio a vite (filettato) con design antivibrazione.
• Materiale scocca: polimero autoestinguente ad alta resistenza, UL94-V0.
• Temperatura di funzionamento: -40°C a +105°C (alcune serie fino a +125°C).
• Durata di accoppiamento: >500 cicli.
• Certificazioni: ISO9001, CE, UL, RoHS, TUV dove applicabile.
