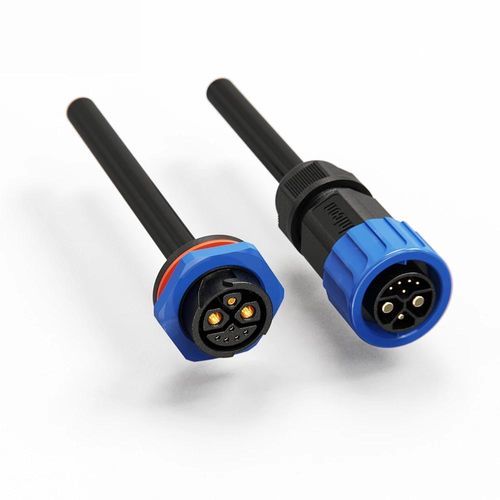

Connettore ibrido

cavo a cavocircolarepush-to-lock

Panoramica del prodotto

• Ibrido potenza & segnale – Tre dimensioni di contatti in un connettore a 8 pin: 50A power (φ3.6mm), 15A power (φ2.0mm) e 5A signal (φ1.0mm), supportando trasmissione multi-tensione 300V+125V+60V.
• Meccanismo di blocco push-lock – Collegamento e scollegamento rapidi senza utensili con design auto-bloccante, ideale per cicli di accoppiamento frequenti.
• IP67 impermeabile e antipolvere – Progettazione completamente sigillata per prestazioni affidabili in ambienti umidi, polverosi e esterni.
• Compatibilità cavi versatile – Accetta cavi 0.3mm²–6mm² (24–9 AWG) con diametro esterno max φ16mm.
• Costruzione per uso industriale – Housing autoestinguente UL94 V-0 e contatti in lega di rame; ampia gamma di temperatura di esercizio.
• Certificazioni globali – ISO9001, CE, UL, RoHS certificati.

Specifiche
Dettagli prodotto | Specifica 1 | Specifica 2 | Specifica 3
Numero pin | 6（2+4） Pin | 8（2+1+5） Pin | 15（2+13） Pin
Diametro pin X numero | φ3.6+φ1.0 | φ3.6+φ2.0+φ1.0 | φ2.4+φ1.0
Corrente nominale | 50A+5A | 50A+15A+5A | 20A+5A
Tensione nominale | 300V+60V | 300V+125V+60V | 125V+60V
Tensione di resistenza | 5000V | 3000V | 3000V
Sezione cavo | 0.3mm²–6mm²(24–9AWG) | 0.3mm²–6mm²(24–9AWG) | 0.3mm²–6mm²(24–9AWG)
Gamma diametri | MAX φ16mm | MAX φ16mm | MAX φ16mm
Grado di protezione | IP67 | IP67 | IP67
Modalità di connessione | Push Locking | Push Locking | Push Locking
Classe di resistenza al fuoco | UL94-V0 | UL94-V0 | UL94-V0
Temperatura di esercizio | -40℃ – 105℃ | -40℃ – 105℃ | -40℃ – 105℃
Certificazione | ISO9001, CE, UL, ROHS | ISO9001, CE, UL, ROHS | ISO9001, CE, UL, ROHS

Caratteristiche / Specifiche tecniche

• Serie: serie M23
• Denominazione commerciale: configurazione ibrida 8 pin (2+1+5)
• Diametri contatti: φ3.6mm (potenza), φ2.0mm (potenza), φ1.0mm (segnale)
• Corrente nominale: 50A (alimentazione principale) + 15A (alimentazione secondaria) + 5A (segnale)
• Tensione nominale: 300V + 125V + 60V (supporto multi-tensione)
• Tensione di resistenza: 3000V (per configurazione 8 pin)
• Sezione cavo supportata: 0.3mm² – 6mm² (24–9 AWG)
• Diametro massimo cavo: MAX φ16mm
• Protezione ingressi: IP67 (impermeabile e antipolvere)
• Metodo di connessione: push-lock (auto-bloccante, senza utensili)
• Materiale housing / classe antincendio: UL94 V-0 autoestinguente
• Materiale contatti: lega di rame
• Intervallo di temperatura di esercizio: -40℃ a 105℃
• Cicli tipici di accoppiamento: progettato per 500+ cicli
• Certificazioni: ISO9001, CE, UL, RoHS
