Connettore ibrido

di datidi alimentazione elettricacavo a cavo

Panoramica del prodotto

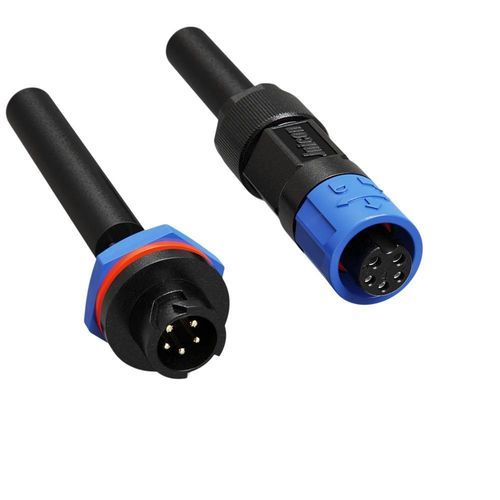

Connettore circolare impermeabile M12 ibrido 7A+2A con bloccaggio a scatto che integra due poli di alimentazione e tre poli di segnale in un corpo compatto. Progettato per semplificare il cablaggio e garantire la trasmissione affidabile di potenza e segnali per contatori intelligenti, controllo accessi e dispositivi IoT.

Caratteristiche principali

• Ibrido potenza & segnale – 2 poli di alimentazione (7A/125V, Φ1,2mm) e 3 poli di segnale (2A/60V, Φ1,0mm) integrati in un unico connettore per ridurre il numero di cavi e facilitare l'installazione.
• Pronto per dispositivi smart – Adatto a contatori smart, serrature smart, illuminazione intelligente, nodi sensore IoT e apparecchiature che richiedono linee combinate di alimentazione e controllo.
• Meccanismo di bloccaggio a scatto – Accoppiamento senza utensili con ritenuta sicura per installazione e manutenzione rapida in campo.
• Impermeabilità IP67 – Sigillato contro polvere e immersione temporanea; gradi IP superiori (es. IP69K) disponibili su richiesta per ambienti di lavaggio intensivo.
• Design compatto M12 – Ingombro M12 standard per involucri con spazio limitato.
• Affidabilità comprovata – Scocca ignifuga UL94 V-0, contatti in lega di rame, ampia temperatura di esercizio (-40°C a 105°C) e durata superiore a 500 cicli di accoppiamento.
• Certificazioni globali – Prodotto in stabilimenti certificati ISO9001 e conforme a CE, UL e RoHS.

Applicazioni

• Contatori intelligenti e misurazione dell'energia
• Serrature smart e sistemi di controllo accessi
• Illuminazione intelligente e installazioni LED esterne
• Nodi sensore IoT e dispositivi di monitoraggio ambientale
• Sensori e attuatori per automazione industriale

Tabella prodotto – Valori per la configurazione 2+3 (ibrida a 5 poli)
Numero poli: 5 poli
Diametro poli X numero: 1,2+1,0mm
Corrente nominale: 7A+2A
Tensione nominale: 125V+60V
Tensione di tenuta: 1000V
Sezione cavo: 0,3mm²-1,0mm² (24-18AWG)
Gamma diametro: MAX φ8.5mm
Livello di protezione: IP67
Modalità di connessione: Bloccaggio a scatto
Classe di resistenza alla combustione: UL94-V0
Temperatura di esercizio: -40℃ – 105℃
Certificazioni: ISO9001, CE, UL, ROHS

Note tecniche aggiuntive

• Scocca: Plastica tecnica ignifuga UL94 V-0 per sicurezza elettrica.
• Contatti: Contatti in lega di rame progettati per conduttività stabile e lunga durata.
• Durata di accoppiamento: Validata per oltre 500 cicli per supportare connessioni ripetute in campo.
• Opzioni personalizzate: IP69K e varianti di tenuta cavo disponibili per ambienti gravosi o di lavaggio (su richiesta).

Caratteristiche / Specifiche tecniche

• Serie: M12
• Denominazione: 2+3 poli ibrido (potenza + segnale)
• Corrente: Poli potenza 7A / Poli segnale 2A
• Tensione nominale: Potenza 125V / Segnale 60V
• Protezione ingressi: IP67 (standard)
• Materiale scocca: Plastica tecnica, UL94 V-0
• Materiale contatti: Lega di rame
• Intervallo temperatura: -40℃ a 105℃
• Cavo ammesso: 0,3mm² a 1,0mm² (24-18 AWG)
• Durata di accoppiamento: 500+ cicli
• Norme e certificazioni: ISO9001, CE, UL, RoHS
