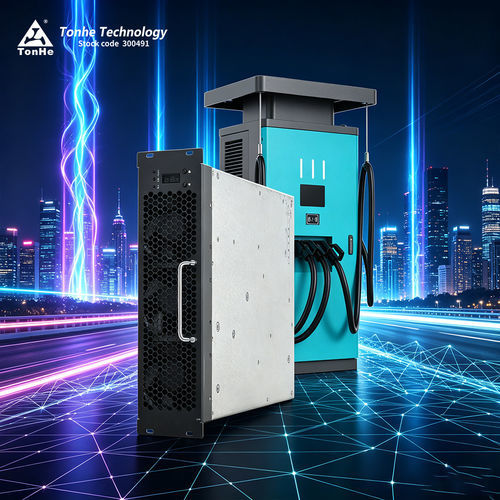

Modulo di potenza SiC THWT30F10030C9EUR

ACDC

Panoramica del prodotto
Il THWT30F10030C9EUR è un modulo di potenza per ricarica DC rapida da 30 kW prodotto da Tonhe, pensato per stazioni di ricarica commerciali. Certificato UL, è ottimizzato per elevata densità di potenza, ampia gamma di ingressi e comportamento a potenza costante in uscita, adatto ad assemblaggi di caricabatterie industriali.

Vantaggi principali

• Modalità a potenza costante su un ampio intervallo di tensione DC (impostazione predefinita 300–1000 VDC; comportamento costante riportato da 250 VDC)
• Alta efficienza di conversione di picco (documentata ≥96 %, sezioni indicano fino a ≥97,5 %)
• Consumo in standby molto basso: <10 W
• Bassa distorsione armonica totale (THD ≤5 %) e alto fattore di potenza in ingresso (≥0,99)
• Ampio intervallo di temperatura operativa (intervalli specificati: -40 ℃ a +75 ℃ / -30 ℃ a +70 ℃ a seconda della versione)

Specifiche tecniche (sintesi)

• Modello: THWT30F10030C9EUR
• Marca: Tonhe
• Ingresso AC: 480 VAC nominale, trifase (senza neutro), intervallo 432–528 VAC, 60 Hz
• Protezioni ingresso: sovratensione 531–543 VAC, sottotensione 323–335 VAC
• Potenza di uscita DC: 30 kW nominali
• Intervallo tensione uscita: 200–1000 VDC (potenza costante predefinita 300–1000 VDC; 30 kW costanti segnalati per 250–1000 VDC)
• Intervallo corrente uscita: 0,5–120 A
• Efficienza di picco: ≥96 % (sezioni indicano fino a ≥97,5 %)
• Soft start: ≤3 s; cortocircuito: protezione con autoriarmo
• Precisione regolazione tensione: ≤±0,5 %; precisione regolazione corrente: ≤±1 %
• THD: ≤5 %; squilibrio condivisione corrente: ≤±5 %

Meccanica & ambiente

• Dimensioni (senza maniglia): 437,5 × 300 × 84 mm (L × P × A)
• Peso: ≤20 kg
• Raffreddamento: a ventilatore
• Consumo in standby: <10 W
• MTBF: 500.000 ore
• Temperatura di funzionamento: intervalli indicati -40 ℃ ~ +75 ℃ o -30 ℃ ~ +70 ℃ a seconda della versione
• Umidità relativa: ≤95 % (senza condensa); altitudine: ≤2000 m (derating oltre 2000 m)

Comunicazione & operazioni

• Interfaccia: bus CAN per monitoraggio, impostazione parametri e controllo stato
• Dettagli CAN: velocità tipica 125 kbs e livello CAN 5 V
• Impostazione indirizzo e operazione locale: display digitale e tasti
• Installazione: supporta montaggio orizzontale, laterale o capovolto; personalizzazioni del pannello frontale disponibili

Centro di produzione & prova
Tonhe Technology dispone di impianti certificati ISO9001 e IATF16949 con linee SMT, saldatura, aging e assemblaggio automatico per la produzione di massa. Un laboratorio EMC riconosciuto CNAS e attrezzature di prova complete (camera semianecoica 3 m, analizzatori di potenza, camere climatiche, carichi DC, sistemi di test di immunità transitoria) supportano la validazione funzionale e EMC.

Certificazioni & imballaggio
La documentazione prodotto fa riferimento a certificazioni UL, CE, TUV e sistemi qualità. L'imballaggio è adattato per campioni (spedizione express) e per spedizioni container via mare/aria; i tempi variano in base alle quantità (es.: campioni ≈7 giorni; ordini maggiori da coordinare).

FAQ (selezionate)

• D: Quale protocollo di comunicazione viene utilizzato? R: CAN; velocità tipica 125 kbs, livello CAN 5 V.
• D: Supporta l'incapsulamento con resina? R: Sì, la serie supporta riempimento con resina.
• D: Quali orientamenti di montaggio sono possibili? R: Orizzontale, laterale o capovolto; opzioni pannello frontale disponibili.
• D: Tempi di consegna tipici? R: Disponibilità di campioni e tempi di produzione variabili; campioni piccoli spesso ≈7 giorni.
• D: Garanzia? R: Garanzia standard generalmente 12 mesi dopo la spedizione, supporto online e on-site secondo contratto.
