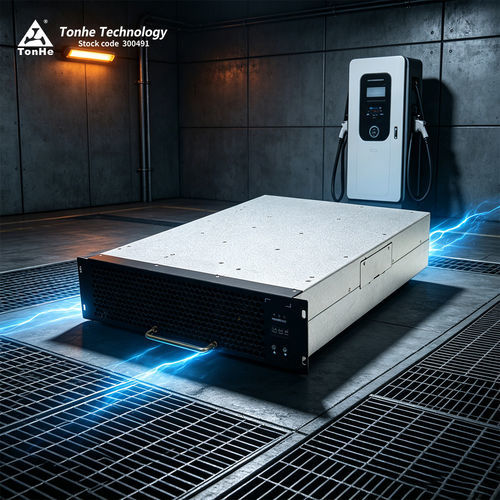

Convertitore DC/DC regolato TH30F10030C9E-WT

ad alta potenzaad alta tensioneper caricatori per veicoli elettrici

Panoramica prodotto
TH30F10030C9E-WT è un modulo di potenza DC da 30 kW progettato per colonnine di ricarica VE. Supporta ingresso trifase 285–475 VAC (nominale 380 VAC) e fornisce 30 kW nominali con area a potenza costante da 300 VDC a 1000 VDC. Il modulo può operare fino a +50°C ambiente senza derating su tutta la gamma di uscita e utilizza raffreddamento a ventola con consumo in standby molto basso.

Comunicazione e controllo
Il modulo comunica tramite bus CAN con il controller principale per configurazione parametri, telemetria e controllo dello stato. Interfaccia CAN: 125 kbps, livello 5 V. Impostazione indirizzo e configurazione locale tramite display digitale e tasti.

Caratteristiche principali

• Funzionamento a basso rumore
• Alta efficienza di picco (≥96,5%)
• Alta densità di potenza e ampia area a potenza costante
• Raffreddamento a ventola; consumo standby <6W
• Protezioni complete: sovra/sottotensione, rollback auto in caso di cortocircuito

Specifiche tecniche

• Modello: TH30F10030C9E-WT
• Marca: Tonhe
• Codice doganale: 8504409999
• Potenza di uscita DC nominale: 30 kW
• Intervallo tensione uscita DC: 50–1000 VDC
• Intervallo corrente uscita DC: 0,5–100 A
• Regione potenza costante: 300–1000 VDC (30 kW costanti)
• Ingresso AC: 285–475 VAC, trifase (380 VAC nominale)
• Frequenza ingresso: 50±5 Hz
• Fattore di potenza: ≥0,99
• Efficienza di picco: ≥96,5%
• Soft start: 3–8 s
• Precisione regolazione tensione: ≤±0,5%
• Precisione regolazione corrente: ≤±1%
• THD: ≤5%
• Sbilanciamento condivisione corrente: ≤±5%
• Metodo di raffreddamento: Ventola
• Consumo in standby: <6W
• Comunicazione: CAN (125 kbps, 5 V)
• Impostazione indirizzo: Display digitale + tasti
• Dimensioni (senza maniglia): 437,5 × 300 × 84 mm (L×W×H)
• Peso: ≤16 kg
• Temperatura di funzionamento: -30°C a +75°C
• Umidità relativa: ≤95% (senza condensazione)
• Altitudine: ≤2000 m (derating oltre)
• MTBF: 500.000 ore

Produzione e collaudo
Prodotto su linee automatizzate (SMT, stampa/controllo pasta saldante automatici, saldatura a onda) con rilevamento ageing e laboratorio EMC. Ogni unità è testata su banchi carico AC/DC e in camere ambientali; eseguiti test di immunità transitoria per garantire affidabilità nelle applicazioni di ricarica.

Garanzia
Garanzia standard di 12 mesi dalla ricezione della spedizione.
