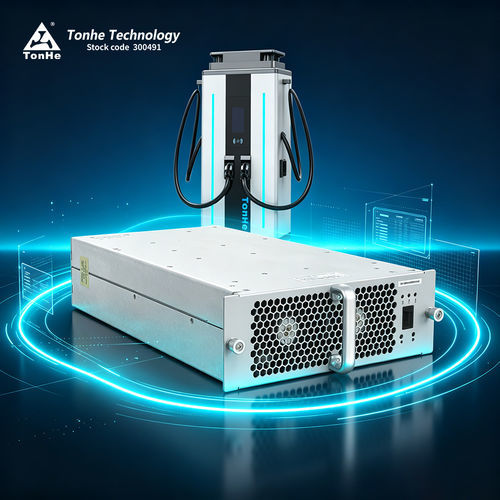

Modulo di carico per veicolo elettrico TH30F10030C8E-WT

VEDC

Panoramica del prodotto
TH30F10030C8E-WT è un modulo AC/DC progettato per stazioni di ricarica veicoli elettrici. Supporta ingresso trifase a quattro conduttori (trifase + PE) con intervallo 285–475 VAC e potenza nominale fino a 30 kW. Il modulo comunica con il controller principale tramite CAN bus per impostazioni parametri, telemetria e controllo operativo.

Vantaggi

• Ampio intervallo di potenza costante in uscita: 300–1000 VCC
• Consumo in standby ultra-basso: <10 W
• Bassa distorsione armonica totale (THD): ≤5 %
• Ampio intervallo di temperatura operativa: -40 ℃ a +75 ℃
• Alta efficienza di conversione: picco ≥96 %

Prestazioni parametriche (sintesi)
Modello: TH30F10030C8E-WT

Ingresso AC:
Tensione nominale: 380 VAC trifase; intervallo operativo 285–475 VAC
Frequenza: 50 ±5 Hz
Fattore di potenza: ≥0,99
Protezione sovratensione ingresso: 487 ±10 VAC
Protezione sottotensione ingresso: 270 ±10 VAC

Uscita DC:
Potenza nominale in uscita: 30 kW
Intervallo tensione uscita: 50–1000 VCC
Intervallo corrente uscita: 0,5–100 A
Intervallo potenza costante: quando Vout è 300–1000 VCC, uscita costante 20 kW (secondo specifica)
Efficienza massima: ≥96 %
Tempo soft-start: 3–8 s
Protezione cortocircuito: protezione di auto-recupero / rollback
Precisione regolazione tensione: ≤±0,5 %
THD: ≤5 %
Precisione regolazione corrente: ≤±1 %
Sbilanciamento condivisione corrente: ≤±5 %

Ambiente operativo
Temperatura di esercizio: -40 ℃ a +75 ℃
Umidità relativa: ≤95 % (senza condensazione)
Altitudine: ≤2000 m (derating oltre)

Caratteristiche del prodotto

• Raffreddamento: ventilazione tramite ventola
• Consumo standby: <10 W
• Comunicazione: CAN bus (tip. 125 kb/s, livello 5 V)
• Impostazione indirizzo e interfaccia locale: display digitale e tasti
• Dimensioni: 460 × 218 × 84 mm (L × W × H)
• Peso: ≤13 kg
• MTBF: 500.000 ore

Centro produzione e test
Produzione secondo processi ISO9001 e IATF16949 con linee SMT automatizzate, saldatura e controllo qualità. Laboratorio EMC di primo livello e sistemi di prova completi per emissioni radiate, immunità e test transitori e sistema completo di caricabatterie. Produzione annua di moduli superiore a 500.000 unità dopo i processi completi.

FAQ (selezionate)

• Protocollo di comunicazione: CAN, velocità tipica 125 kb/s, livello CAN 5 V.
• Potting: la serie supporta riempimento con colla/resina.
• Installazione: orizzontale, in posizione laterale o capovolta; installazione capovolta può richiedere pannello frontale personalizzato senza maniglia.
• Tempi di consegna: campioni/piccoli ordini tipicamente ~7 giorni; ordini grandi o personalizzati richiedono coordinazione (es. fino a ~35 giorni secondo planning).
• Termini di pagamento: standard 100% TT anticipato; negoziabile per cooperazioni a lungo termine (es. 50%+50% o 30%+70%).
• Garanzia: standard 12 mesi dalla ricezione.
• Assistenza post-vendita: opzioni online e on-site secondo contratto.

Specifiche tecniche

• Modello: TH30F10030C8E-WT
• Marca: Tonhe
• Codice HS: 8504409999
• Potenza nominale: 30 kW
• Ingresso AC: 285–475 VAC (trifase), nominale 380 VAC
• Frequenza: 50 ±5 Hz
• Uscita DC: 50–1000 VCC
• Corrente uscita: 0,5–100 A
• Intervallo potenza costante: 300–1000 VCC (20 kW costanti in quell'intervallo secondo specif.)
• Efficienza picco: ≥96 %
• Consumo standby: <10 W
• THD: ≤5 %
• Precisione regolazione tensione: ≤±0,5 %
• Precisione regolazione corrente: ≤±1 %
• Raffreddamento: ventola
• Soft-start: 3–8 s
• Dimensioni (L×W×H): 460 × 218 × 84 mm
• Peso: ≤13 kg
• Temperatura esercizio: -40 ℃ a +75 ℃
• Umidità relativa: ≤95 % senza condensazione
• Altitudine: ≤2000 m (derating oltre)
• MTBF: 500.000 ore
• Comunicazione: CAN bus (125 kb/s, livello 5 V)
