Modulo convertitore digitale TH30F10025C7E-WT

tensione / correnteCAN Bustrifase

Panoramica del prodotto

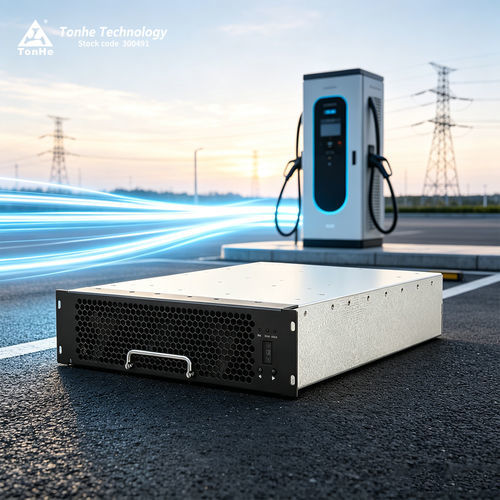

Il TH30F10025C7E-WT è un modulo raddrizzatore AC/DC progettato da TonHe per stazioni di ricarica per veicoli elettrici. Fornisce una potenza di uscita nominale di 30 kW e supporta una ampia gamma di potenza costante 250–1000 VDC. L'unità accetta ingresso trifase a quattro conduttori (270–490 VAC, 380 VAC nominale) e utilizza raffreddamento ad aria intelligente con modalità normale e silenziosa selezionabili. La comunicazione con il controllore principale avviene via bus CAN per configurazione parametri e controllo stato. Questo raddrizzatore coopera con il BMS del veicolo per la ricarica; la ricarica è disabilitata senza un BMS compatibile.

Vantaggi del prodotto

• Ampia gamma di potenza costante: 250–1000 VDC
• Consumo in standby molto basso: <10W
• Bassa distorsione armonica totale (THD): ≤5%
• Ampia gamma di temperatura di esercizio: -40℃ a 75℃
• Efficienza di picco della conversione: ≥96%

Ingresso AC
Tensione di ingresso: 270–490 VAC (380 VAC nominale, trifase quattro conduttori)
Frequenza di ingresso: 50±5Hz
Fattore di potenza di ingresso: ≥0.99
Protezione sovratensione: 490±10 VAC
Protezione sottotensione: 270±10 VAC

Uscita DC
Potenza di uscita nominale: 30 kW
Gamma di tensione in uscita: 50–1000 VDC
Gamma di corrente in uscita: 0,5–120 A
Gamma di potenza costante: 250–1000 VDC a 30 kW
Efficienza di picco: ≥96%
Tempo di avvio morbido: 3–8 s
Protezione da cortocircuito: ripristino automatico
Precisione regolazione tensione: ≤±0,5%
THD: ≤5%
Precisione regolazione corrente: ≤±1%
Sbilanciamento condivisione corrente: ≤±5%

Ambiente di funzionamento
Temperatura operativa: -30℃ a 75℃
Umidità relativa: ≤95% (senza condensazione)
Quota: ≤2000 m (derating oltre 2000 m)

Caratteristiche del prodotto
Metodo di raffreddamento: Raffreddamento a ventola
Consumo in standby: <10W
Protocollo di comunicazione: CAN
Impostazione indirizzo: Display digitale e tasti
Dimensioni (L×P×A): 437.5×300×84 mm
Peso: ≤15 kg
MTBF: 500.000 ore

Specifiche tecniche

• Modello: TH30F10025C7E-WT
• Marca: TonHe
• Potenza di uscita nominale: 30 kW
• Tensione d'ingresso AC: 270–490 VAC (380 VAC nominale)
• Frequenza d'ingresso: 50±5Hz
• Gamma di tensione d'uscita DC: 50–1000 VDC
• Gamma di corrente d'uscita: 0,5–120 A
• Gamma di potenza costante: 250–1000 VDC (30 kW costanti)
• Efficienza di picco: ≥96%
• Distorsione armonica totale (THD): ≤5%
• Precisione regolazione tensione: ≤±0,5%
• Precisione regolazione corrente: ≤±1%
• Sbilanciamento condivisione corrente: ≤±5%
• Gamma di temperatura operativa: -30℃ a 75℃
• Umidità relativa: fino al 95% (senza condensazione)
• Quota: ≤2000 m (derating oltre)
• Raffreddamento: Raffreddamento a ventola
• Comunicazione: CAN
• Dimensioni (L×P×A): 437.5×300×84 mm
• Peso: ≤15 kg
• MTBF: 500.000 ore
