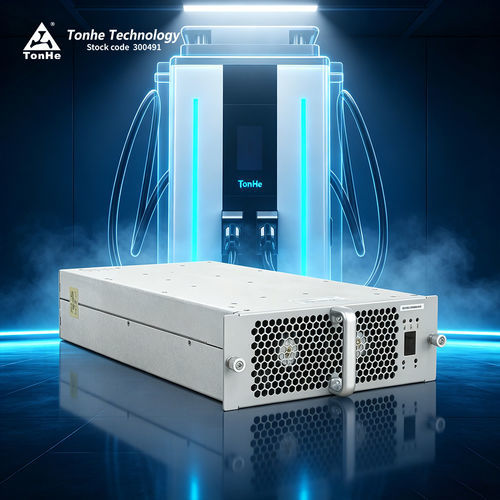

Modulo di potenza digitale TH30F10030C8E-WT

ACDCACa corrente continua

Panoramica del prodotto
Il Tonhe TH30F10030C8E-WT è un modulo raddrizzatore AC/DC ad alta efficienza progettato per stazioni di ricarica EV. Accetta ingresso trifase a quattro conduttori (tre fasi + PE), supporta 285–475 VAC e ha una potenza di uscita DC nominale di 30 kW. Il modulo comunica con il controller di sistema via CAN bus per configurazione, monitoraggio e controllo.

Vantaggi principali

• Ampia gamma di potenza costante: 300–1000 VDC
• Consumo in standby molto basso: <10 W
• Bassa distorsione armonica totale (THD): ≤5%
• Ampia temperatura di funzionamento: -40 °C a +75 °C
• Elevata efficienza di conversione: picco ≥96%

Prestazioni parametriche (riassunto)
Modello: TH30F10030C8E-WT
Marca: Tonhe
Tensione ingresso AC nominale: 380 VAC trifase (funzionamento 285–475 VAC)
Frequenza ingresso AC: 50 ± 5 Hz
Fattore di potenza in ingresso: ≥0.99
Protezione sovratensione ingresso: 487 ± 10 VAC
Protezione sotto tensione ingresso: 270 ± 10 VAC
Potenza di uscita DC nominale: 30 kW
Gamma tensione uscita DC: 50–1000 VDC
Gamma corrente uscita DC: 0,5–100 A
Nota potenza costante: quando la tensione di uscita è 300–1000 VDC, potenza costante di 20 kW
Efficienza di picco: ≥96%
Tempo soft-start: 3–8 s
Protezione corto circuito: autoreturn
Precisione regolazione tensione: ≤±0,5%
THD: ≤5%
Precisione regolazione corrente: ≤±1%
Sbilanciamento condivisione corrente: ≤±5%

Ambiente operativo
Temperatura di esercizio: -40 °C a +75 °C
Umidità relativa: ≤95% senza condensa
Altitudine: ≤2000 m (derating sopra 2000 m)

Caratteristiche del prodotto

• Raffreddamento: raffreddamento a ventilatore
• Consumo in standby: <10 W
• Comunicazione: CAN bus (125 kb/s)
• Impostazione indirizzo: display digitale e controllo tramite tasti
• Dimensioni (L×P×A): 460 × 218 × 84 mm
• Peso: ≤13 kg
• MTBF: 500.000 ore

Centro di produzione
La produzione segue ISO9001 e IATF16949, con linee SMT, stampa e ispezione pasta saldante, saldatura a onde, verniciatura protettiva e test di invecchiamento. La produzione annua supera i 500.000 moduli dopo il processo completo.

Centro test
Capacità di test: camera EMC semi-anechoica 3 m, carichi elettronici Chroma, sorgenti AC, analizzatori di potenza Yokogawa WT1800, camere ambientali e sistemi di test transitori AXOS8 per prove elettriche, EMC, temperatura e affidabilità.

Certificati e applicazioni
Certificazioni riferite: CE, TUV e certificati ISO/IATF aziendali. Adatto per caricabatterie EV domestici, punti di ricarica pubblici e caricabatterie rapidi (Tipo 2); supporta auto, SUV, furgoni e pickup.

Imballaggio e spedizione
Imballaggio in base alla dimensione dell'ordine: ordini piccoli via corrieri (FedEx, DHL, UPS), spedizioni grandi via mare o aria in container. Termine commerciale comune: FOB Shijiazhuang.

FAQ (risposte tecniche selezionate)

• Protocollo di comunicazione: CAN, baud 125 kb/s, livello CAN 5 V.
• Incapsulamento: tutta la serie supporta riempimento con resina.
• Installazione: orizzontale, in piedi laterale o capovolta. Per installazione capovolta è possibile fornire pannello frontale senza maniglia come personalizzazione.
• Garanzia: standard 12 mesi dalla ricezione della merce.
• OEM/ODM: personalizzazione targhetta, colore e forma disponibili.

Specifiche tecniche

• Modello: TH30F10030C8E-WT
• Marca: Tonhe
• Codice HS: 8504409999
• Potenza uscita DC nominale: 30 kW
• Gamma tensione uscita DC: 50–1000 VDC
• Gamma corrente uscita DC: 0,5–100 A
• Nota potenza costante: 20 kW costanti a 300–1000 VDC
• Efficienza di picco: ≥96%
• Consumo in standby: <10 W
• THD: ≤5%
• Precisione regolazione tensione: ≤±0,5%
• Precisione regolazione corrente: ≤±1%
• Sbilanciamento condivisione corrente: ≤±5%
• Tensione ingresso AC nominale: 380 VAC trifase (285–475 VAC)
• Frequenza ingresso: 50 ± 5 Hz
• Fattore di potenza: ≥0.99
• Sovratensione ingresso: 487 ± 10 VAC
• Sottotensione ingresso: 270 ± 10 VAC
• Tempo soft-start: 3–8 s
• Protezione corto circuito: autoreturn
• Raffreddamento: ventilatore
• Comunicazione: CAN bus (125 kb/s)
• Impostazione indirizzo: display digitale e tasti
• Dimensioni (L×P×A): 460 × 218 × 84 mm
• Peso: ≤13 kg
• Temperatura esercizio: -40 °C a +75 °C
• Umidità relativa: ≤95% senza condensa
• Altitudine: ≤2000 m (derating oltre)
• MTBF: 500.000 ore
