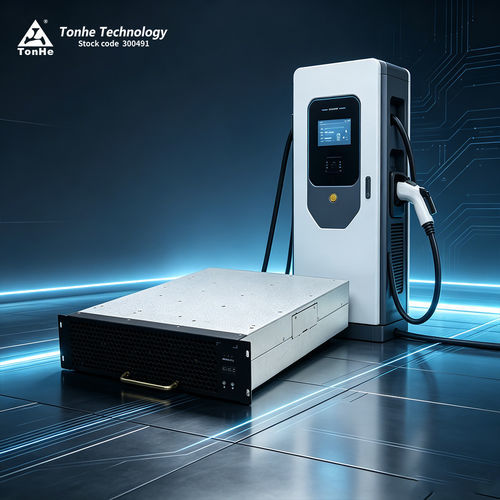

Modulo di potenza SiC TH30DS10030C8E-WT

DCDC

Introduzione del prodotto
TH30DS10030C8E-WT è un modulo DC/DC ad alta efficienza e alta densità di potenza con ampia gamma di potenza costante, sviluppato da Tonhe per colonnine di ricarica. Supporta ingresso 200–850 VDC, eroga 30 kW nominali e mantiene 30 kW quando la tensione di uscita è tra 300–1000 VDC. Il modulo funziona a piena potenza fino a 55℃ senza derating e comunica con il controller principale tramite CAN per configurazione parametri, telemetria e controllo stato.

Vantaggi del prodotto

• Alta efficienza di conversione: efficienza di picco ≥ 98%
• Rumore a pieno carico: 55 dB
• Ampia gamma di potenza costante in uscita: 300–1000 VDC
• Consumo in standby estremamente basso: < 10 W
• Bassa distorsione armonica totale: ≤ 5%
• Ampia temperatura di funzionamento: -30℃ a +75℃

Prestazioni parametriche (elementi chiave)
Modello: TH30DS10030C8E-WT
Ingresso DC — Tensione nominale: 750 VDC (gamma operativa 200–850 VDC)
Ingresso DC — Corrente massima: 60 A
Uscita DC — Potenza nominale: 30 kW
Uscita DC — Gamma tensione: 50–1000 VDC
Uscita DC — Gamma corrente: 0,5–100 A
Uscita DC — Gamma potenza costante: 300–1000 VDC (30 kW costanti)
Efficienza di picco: ≥ 98%
Tempo soft start: 3–8 s
Protezione cortocircuito: protezione con riallineamento automatico
Precisione regolazione tensione: ≤ ±0,5%
Precisione regolazione corrente: ≤ ±1%
Sbilanciamento condivisione corrente: ≤ ±5%
Ambiente operativo — Temperatura: -30℃ a +75℃
Ambiente operativo — Umidità relativa: 5% RH a 95% RH (senza condensazione)
Ambiente operativo — Altitudine: ≤ 2000 m (derating sopra 2000 m)

Caratteristiche del prodotto

• Metodo di raffreddamento: raffreddamento a ventola
• Consumo in standby: < 10 W
• Protocollo di comunicazione: CAN (125 kb/s, livello CAN 5 V)
• Impostazione indirizzo: display digitale e pulsanti
• Dimensioni modulo (D×W×H): 437,5 mm × 300 mm × 84 mm
• Peso: ≤ 16 kg
• MTBF: 500.000 ore

Produzione e test
La produzione è conforme ai sistemi qualità ISO9001 e IATF16949. Il processo utilizza linee SMT completamente automatiche, stampa e ispezione della pasta saldante, saldatura a onda, rivestimento automatico e linee di invecchiamento. La capacità annua supera i 500.000 moduli. Tonhe gestisce laboratori certificati EMC e test ambientali, incluse camere semianecoiche EMC e camere climatiche per la verifica delle prestazioni e dell'affidabilità.

FAQ — Elementi selezionati

• Protocollo di comunicazione: CAN (baud 125 kb/s, livello CAN 5 V)
• Incapsulamento: tutte le serie supportano riempimento con resina
• Installazione: orizzontale, su lato o capovolta (installazione capovolta può richiedere pannello frontale personalizzato)
• Garanzia: standard 12 mesi dalla consegna
• Servizio post-vendita: assistenza online e on-site secondo contratto

Specifiche tecniche

• Modello: TH30DS10030C8E-WT
• Brand: Tonhe
• Tensione ingresso DC nominale: 750 VDC (gamma operativa 200–850 VDC)
• Corrente ingresso DC massima: 60 A
• Potenza uscita nominale: 30 kW
• Gamma tensione uscita: 50–1000 VDC
• Gamma corrente uscita: 0,5–100 A
• Gamma potenza costante: 300–1000 VDC (30 kW costanti)
• Efficienza picco: ≥ 98%
• Tempo soft start: 3–8 s
• Protezione cortocircuito: protezione con riallineamento automatico
• Precisione regolazione tensione: ≤ ±0,5%
• Precisione regolazione corrente: ≤ ±1%
• Sbilanciamento condivisione corrente: ≤ ±5%
• Temperatura di funzionamento: -30℃ a +75℃
• Umidità relativa: 5% RH a 95% RH (senza condensazione)
• Altitudine: ≤ 2000 m (derating sopra)
• Raffreddamento: raffreddamento a ventola
• Consumo in standby: < 10 W
• Protocollo di comunicazione: CAN
• Impostazione indirizzo: display digitale, pulsanti
• Dimensioni (D×W×H): 437,5 mm × 300 mm × 84 mm
• Peso: ≤ 16 kg
• MTBF: 500.000 ore
