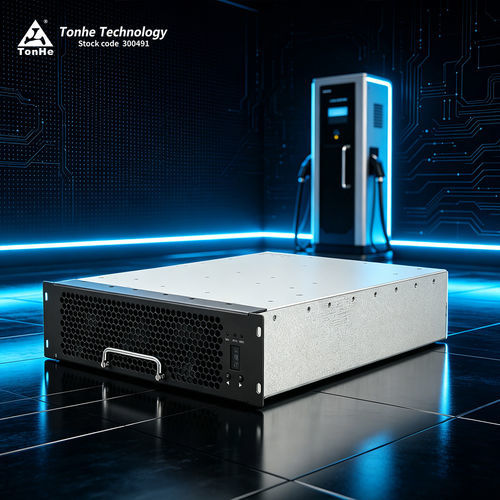

Modulo di potenza SiC TH30F10025C7E-WT

ACDC

Breve descrizione

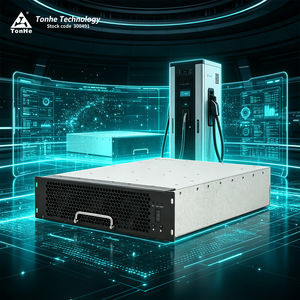

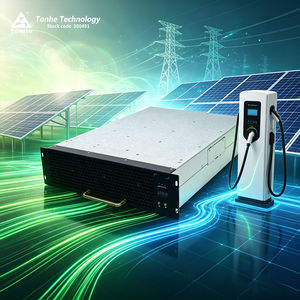

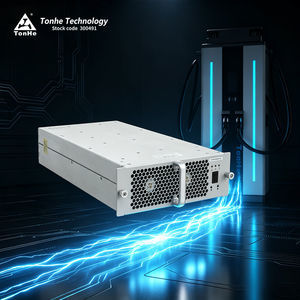

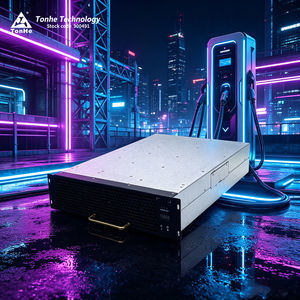

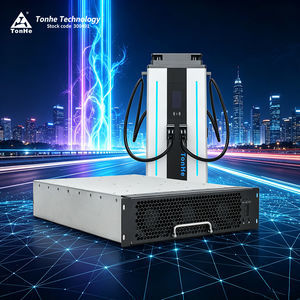

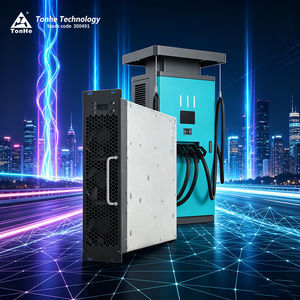

Il TH30F10025C7E-WT è un modulo AC/DC raddrizzatore EV di TonHe progettato per stazioni di ricarica. Eroga una potenza nominale di 30 kW con un ampio intervallo di potenza costante (250–1000 Vdc). Supporta ingresso trifase a quattro conduttori, raffreddamento a ventola intelligente (modalità normale / silenziosa) e comunicazione CAN per integrazione con il controllore di stazione e il BMS del veicolo.

Introduzione al prodotto
Il TH30F10025C7E-WT offre elevata densità di potenza e alta efficienza di conversione per applicazioni commerciali di ricarica EV. Interagisce con il BMS del veicolo per gestire la carica; senza comunicazione BMS adeguata la carica viene bloccata per garantire la sicurezza della batteria.

Vantaggi del prodotto

• Ampio intervallo di potenza costante: 250–1000 Vdc (30 kW costanti in questo intervallo)
• Consumo in standby ultra-basso: <10 W
• Bassa distorsione armonica totale: THD ≤5%
• Ampio intervallo di temperatura operativa: -30℃ a 75℃
• Alta efficienza di picco: ≥96%

Prestazioni parametriche
Modello TH30F10025C7E-WT

Ingresso AC
Tensione nominale: 380 Vac, trifase (tre fasi + PE), intervallo operativo 270–490 Vac
Frequenza di ingresso: 50±5 Hz
Fattore di potenza: ≥0.99
Protezione sovratensione ingresso: 490±10 Vac
Protezione sottotensione ingresso: 270±10 Vac

Uscita DC
Potenza di uscita nominale: 30 kW
Intervallo di tensione di uscita: 50–1000 Vdc
Intervallo di corrente di uscita: 0.5–120 A
Intervallo potenza costante: 30 kW costanti per 250–1000 Vdc
Efficienza di picco: ≥96%
Tempo di soft start: 3–8 s
Protezione corto circuito: protezione di autoripristino
Precisione regolazione tensione: ≤±0.5%
Precisione regolazione corrente: ≤±1%
Sbilanciamento condivisione corrente: ≤±5%
THD: ≤5%

Ambiente di esercizio
Temperatura di lavoro: -30℃ a 75℃
Umidità relativa: ≤95% (senza condensa)
Altitudine: ≤2000 m (derating sopra 2000 m)

Caratteristiche del prodotto
Metodo di raffreddamento: raffreddamento a ventola (modalità normale / silenziosa)
Consumo in standby: <10 W
Protocollo di comunicazione: CAN (125 kb/s, livello 5 V)
Impostazione indirizzo: display digitale e tasti
Dimensioni modulo: 437.5 × 300 × 84 mm (L × W × H)
Peso: ≤15 kg
MTBF: 500.000 ore

Riepilogo centro produzione e test
TonHe Technology gestisce linee SMT, saldatura automatizzata, rivestimento protettivo, linee di aging e ispezione, e un laboratorio EMC accreditato. Le apparecchiature di test includono camera semi-anechoica da 3 m, carichi programmabili, analizzatori di potenza e camere climatiche per test completi e produzione di massa.

Specifiche tecniche

• Modello: TH30F10025C7E-WT
• Marca: TonHe
• Potenza di uscita nominale: 30 kW
• Intervallo tensione di uscita: 50–1000 Vdc (30 kW costanti a 250–1000 Vdc)
• Intervallo corrente di uscita: 0.5–120 A
• Efficienza di picco: ≥96%
• Tensione di ingresso: 380 Vac nominale, trifase; intervallo 270–490 Vac
• Frequenza di ingresso: 50±5 Hz
• Fattore di potenza: ≥0.99
• THD: ≤5%
• Standby: <10 W
• Comunicazione: CAN (125 kb/s, 5 V)
• Raffreddamento: ventola
• Temperatura di funzionamento: -30℃ a 75℃
• Dimensioni: 437.5 × 300 × 84 mm
• Peso: ≤15 kg
• MTBF: 500.000 ore
