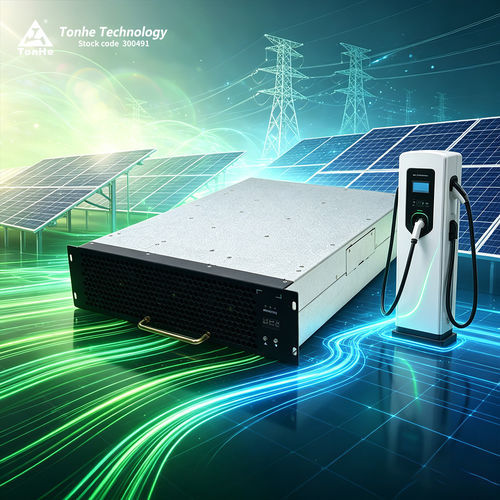

Modulo di carico VE TH30DS10030C8E-WT

DC

Introduzione del prodotto
TH30DS10030C8E-WT è un modulo DC/DC ad alta efficienza e alta densità di potenza sviluppato da Tonhe per colonnine di ricarica per veicoli elettrici. Supporta ingresso 200–850 VDC (nominale 750 VDC), eroga una potenza di uscita nominale di 30 kW e offre un ampio intervallo a potenza costante in uscita 300–1000 VDC. Il modulo può funzionare a piena potenza fino a temperature ambiente elevate (fino a 55°C) senza derating e comunica con il controller principale via CAN per impostazione parametri, telemetria e controllo stato.

Vantaggi del prodotto

• Rendimento di conversione di picco ≥98%
• Intervallo ultra-ampio di potenza costante: 300–1000 VDC
• Consumo in standby ultra-basso: <10 W
• Bassa distorsione armonica totale: ≤5%
• Ampio intervallo di temperatura operativa: -30°C a +75°C
• Rumore a pieno carico: ≈55 dB

Prestazioni parametriche
Modello: TH30DS10030C8E-WT
Ingresso DC — Tensione nominale: 750 VDC; intervallo di funzionamento: 200–850 VDC
Ingresso DC — Corrente massima: 60 A
Uscita DC — Potenza in uscita nominale: 30 kW
Uscita DC — Intervallo tensione di uscita: 50–1000 VDC
Uscita DC — Intervallo corrente di uscita: 0,5–100 A
Intervallo potenza costante in uscita: 300–1000 VDC (30 kW costanti in questo intervallo)
Rendimento di picco: ≥98%
Tempo di soft-start: 3–8 s
Protezione da cortocircuito: protezione con auto-rollback
Precisione regolazione tensione: ≤ ±0,5%
Precisione regolazione corrente: ≤ ±1%
Sbilanciamento condivisione corrente: ≤ ±5%
Temperatura operativa: -30°C a +75°C
Umidità relativa: 5% RH a 95% RH (senza condensazione)
Altitudine: ≤2000 m (derating sopra 2000 m)

Caratteristiche del prodotto

• Raffreddamento: raffreddamento forzato (ventilatore)
• Consumo standby: <10 W
• Protocollo di comunicazione: CAN (baud rate tipico 125 kb/s, livello 5 V)
• Impostazione indirizzo/parametri: display digitale e pulsanti
• Dimensioni modulo (P × L × A): 437,5 mm × 300 mm × 84 mm
• Peso: ≤16 kg
• MTBF: 500.000 ore

Centro di produzione
Tonhe Technology è certificata ISO9001 e IATF16949. La produzione include linee SMT automatiche, stampa e ispezione pasta saldante, assemblaggio wave, rivestimento automatico e linee di test/invecchiamento. La capacità produttiva annua supera i 500.000 moduli di ricarica dopo i processi produttivi.

Centro test
La società dispone di un laboratorio EMC certificato CNAS e DiLAC con camera semi-anechoica da 3 m, carico elettronico Chroma, sorgente AC, analizzatore di potenza Yokogawa WT1800, multimetro Fluke, camere temperatura/umidità e altri sistemi di prova per la validazione completa di moduli e caricabatterie.

Imballaggio e spedizione
Ordini piccoli: spedizione espressa door-to-door (es. FedEx, DHL, UPS). Spedizioni grandi: via mare o aria in container, in base a volume e requisiti cliente.

FAQ (selezione)

• Protocollo di comunicazione: CAN (baud rate tipico 125 kb/s, livello 5 V)
• Potting: i moduli supportano incapsulamento con resina/colla
• Installazione: installabile orizzontalmente, lateralmente o capovolto (l’installazione capovolta può richiedere pannello frontale personalizzato senza maniglia)
• Tempi di consegna: ~7 giorni per quantità ≥10; campioni possibili a stock; ordini grandi/personalizzati ~35 giorni
• Termini di pagamento: 100% T/T anticipato standard; negoziabile per collaborazioni a lungo termine (es. 50%/50% o 30%/70%)
• Personalizzazione: OEM/ODM disponibili; nome azienda, logo e modello stampabili sulla targhetta; colore e forma personalizzabili
• Garanzia: 12 mesi standard dalla ricezione
• Assistenza post-vendita: supporto online e on-site secondo contratto; schema di risposta 24 h
• Certificazioni & esportazione: ISO9001, IATF16949, CE, TUV; esportazione verso più paesi

Specifiche tecniche

• Modello: TH30DS10030C8E-WT
• Ingresso DC tensione nominale: 750 VDC (intervallo 200–850 VDC)
• Ingresso DC corrente massima: 60 A
• Potenza di uscita nominale: 30 kW
• Intervallo tensione di uscita: 50–1000 VDC
• Intervallo corrente di uscita: 0,5–100 A
• Intervallo potenza costante: 300–1000 VDC (30 kW costanti)
• Rendimento di picco: ≥98%
• Tempo di soft-start: 3–8 s
• Protezione cortocircuito: auto-rollback
• Precisione regolazione tensione: ≤ ±0,5%
• Precisione regolazione corrente: ≤ ±1%
• Sbilanciamento condivisione corrente: ≤ ±5%
• Temperatura operativa: -30°C a +75°C
• Umidità relativa: 5% RH a 95% RH (senza condensazione)
• Altitudine: ≤2000 m (derating oltre)
• Metodo di raffreddamento: ventilatore
• Consumo standby: <10 W
• Comunicazione: CAN (125 kb/s, livello 5 V)
• Impostazione indirizzo: display digitale e pulsanti
• Dimensioni: 437,5 mm × 300 mm × 84 mm
• Peso: ≤16 kg
• MTBF: 500.000 ore
