Modulo di potenza SiC TH30F10030C8E-WT

ACDC

Breve introduzione

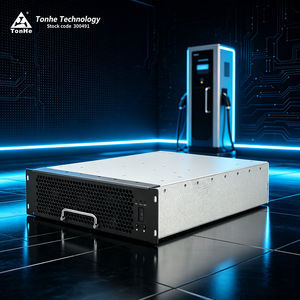

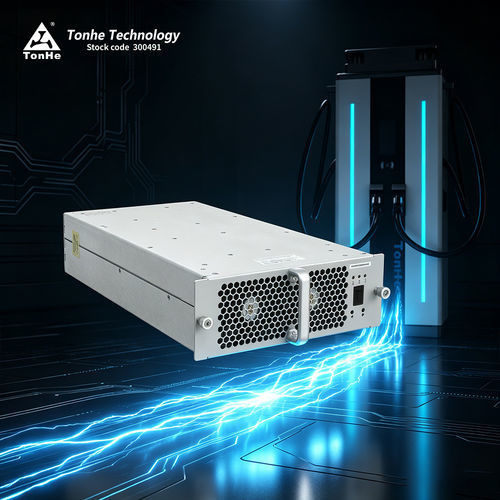

Il TH30F10030C8E-WT è un modulo AC/DC ad alta efficienza e alta densità di potenza progettato da Tonhe per stazioni di ricarica veicoli elettrici. Accetta ingresso trifase quattro conduttori (3Ø + PE), supporta gamma di ingresso 285VAC–475VAC e fornisce fino a 30kW (gamma operativa in potenza costante: 300–1000VDC). Il modulo comunica con il controllore principale tramite CAN bus per configurazione parametri, telemetria e controllo stato.

Vantaggi

• Ampia gamma di potenza costante: 300–1000VDC
• Consumo in standby ultra‑basso: <10W
• Bassa distorsione armonica totale (THD): ≤5%
• Ampia temperatura di esercizio: -40℃ a +75℃
• Alta efficienza di conversione: picco ≥96%

Prestazioni parametriche (voci chiave)

• Modello: TH30F10030C8E-WT
• Tensione ingresso AC nominale: 380Vac (trifase, senza neutro); gamma operativa 285–475Vac
• Frequenza: 50±5Hz
• Fattore di potenza: ≥0.99
• Protezione sovratensione AC: 487±10Vac; sottotensione: 270±10Vac
• Potenza uscita DC nominale: 30kW
• Gamma tensione uscita DC: 50–1000Vdc
• Gamma corrente uscita DC: 0.5–100A
• Potenza costante: per 300–1000Vdc uscita costante 20kW (operazione in potenza costante nella gamma specificata)
• Efficienza di picco: ≥96%
• Tempo soft start: 3–8s
• Protezione cortocircuito: protezione con autoripristino
• Accuratezza regolazione tensione: ≤±0.5%
• Accuratezza regolazione corrente: ≤±1%
• Sbilanciamento condivisione corrente: ≤±5%
• THD: ≤5%

Ambiente di funzionamento

• Temperatura di lavoro: -40℃ a +75℃
• Umidità relativa: ≤95% (senza condensazione)
• Altitudine: ≤2000m (derating oltre 2000m)

Caratteristiche del prodotto

• Metodo di raffreddamento: raffreddamento a ventola
• Consumo in standby: <10W
• Protocollo di comunicazione: CAN (bus CAN), baud rate 125 kb/s, livello 5V
• Impostazione/indirizzo: display digitale e comandi a tasti
• Dimensioni (L×W×H): 460 × 218 × 84 mm
• Peso: ≤13 kg
• MTBF: 500.000 ore
• Montaggio: orizzontale, in piedi lateralmente o capovolto (opzioni personalizzate pannello frontale disponibili)
• Potting (incapsulamento con resina) opzionale supportato

Centro produzione e collaudo
Prodotto in impianti con certificazioni ISO9001 e IATF16949. Processi di produzione: linee SMT, saldatura a onda, verniciatura e test di invecchiamento. Il centro test include laboratorio EMC e attrezzature complete per prove su caricabatterie e moduli.

Certificazioni & Export
Certificazioni aziendali e di prodotto: ISO9001 e IATF16949; moduli e caricabatterie dispongono di certificazioni quali CE/TUV e sono esportati in diversi paesi.

Imballaggio & Spedizione
Imballaggio protettivo adatto per trasporto marittimo, aereo o espresso. Ordini piccoli tipicamente via corriere; spedizioni grandi via mare o aereo in contenitore.

FAQ (selezionate)

• D: Qual è il protocollo di comunicazione del modulo?
  R: CAN; baud rate 125 kb/s; livello 5V.
• D: I moduli supportano il potting (incapsulamento)?
  R: Sì, le serie supportano il potting su richiesta.
• D: Quali modalità di installazione sono possibili?
  R: Orizzontale, in piedi lateralmente o capovolto; personalizzazione del pannello frontale disponibile.
• D: Tempi di consegna tipici?
  R: Variabili in base a quantità e personalizzazione; esempio indicativo: ~35 giorni per grandi produzioni/custom; quantitativi piccoli/campioni più rapidi.
• D: Termini di pagamento?
  R: Pagamento anticipato TT standard; condizioni negoziabili per partnership a lungo termine.
• D: Periodo di garanzia?
  R: Garanzia standard 12 mesi dalla ricezione.
• D: Assistenza post-vendita?
  R: Supporto online e on-site secondo contratto; schema di risposta 24 ore per casi di progetto.

Specifiche tecniche

• Modello: TH30F10030C8E-WT
• Brand: Tonhe
• Ingresso AC: 380Vac nominale (trifase); gamma 285–475Vac
• Frequenza ingresso: 50±5Hz
• Fattore di potenza: ≥0.99
• Sovratensione ingresso: 487±10Vac
• Sottotensione ingresso: 270±10Vac
• Potenza uscita DC: 30kW
• Gamma tensione uscita: 50–1000Vdc
• Gamma corrente uscita: 0.5–100A
• Gamma potenza costante: 300–1000Vdc (20kW costante nella gamma specificata)
• Efficienza picco: ≥96%
• Tempo soft-start: 3–8s
• Protezione cortocircuito: autoripristino
• Accuratezza regolazione tensione: ≤±0.5%
• THD: ≤5%
• Accuratezza regolazione corrente: ≤±1%
• Sbilanciamento condivisione corrente: ≤±5%
• Temperatura: -40℃ a +75℃
• Umidità relativa: ≤95% (no condensazione)
• Altitudine: ≤2000m (derating oltre)
• Raffreddamento: ventola
• Consumo standby: <10W
• Comunicazione: CAN
• Impostazione indirizzo: display digitale e tasti
• Dimensioni: 460 × 218 × 84 mm
• Peso: ≤13 kg
• MTBF: 500.000 ore
