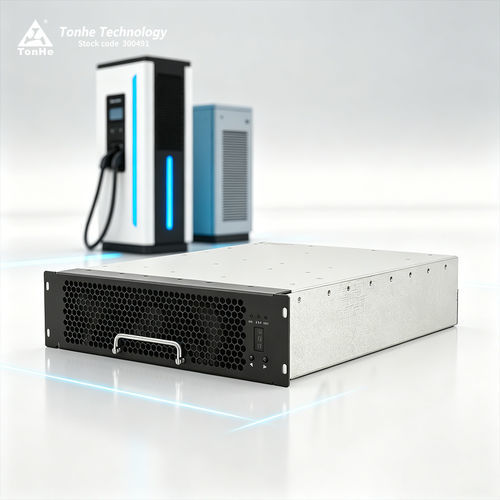

Modulo di carico VE TH30F10025C7E-WT

DC

Breve descrizione
Il TH30F10025C7E-WT è un modulo AC/DC raddrizzatore per stazioni di ricarica veicoli elettrici. Fornisce potenza nominale di 30 kW, supporta ingresso trifase a quattro conduttori (3~ + PE) e un ampio intervallo di potenza costante 250–1000 VDC. Raffreddamento ad aria intelligente (ventola) con modalità selezionabili. Comunicazione CAN per configurazione e controllo e interazione con il BMS del veicolo.

Introduzione al prodotto
Progettato per ricarica rapida: accetta 270–490 VAC (tensione di linea trifase) e fornisce 30 kW costanti nell'intervallo 250–1000 VDC. Modalità ventola normale e silenziosa; comunicazione CAN (tipica 125 kb/s); la ricarica non avviene senza BMS compatibile.

Vantaggi del prodotto

• Ampio intervallo di potenza costante: 250–1000 VDC
• Consumo in standby molto basso: <10 W
• Bassa distorsione armonica totale (THD): ≤5%
• Ampio intervallo di temperatura operativa: -30℃ a 75℃
• Alta efficienza di conversione (picco): ≥96%

Prestazioni parametriche (sintesi)
Modello: TH30F10025C7E-WT

Ingresso AC:

• Tensione nominale: 380 VAC (trifase); intervallo operativo 270–490 VAC
• Frequenza: 50±5 Hz
• Fattore di potenza: ≥0,99
• Protezione sovra/sottotensione: 490±10 VAC / 270±10 VAC

Uscita DC:

• Potenza nominale in uscita: 30 kW
• Intervallo di tensione in uscita: 50–1000 VDC (potenza costante 250–1000 VDC)
• Intervallo di corrente in uscita: 0,5–120 A
• Efficienza di picco: ≥96%
• Soft start: 3–8 s
• Protezioni: cortocircuito con rollback automatico; accuratezza regolazione tensione ≤±0,5%; regolazione corrente ≤±1%; sbilanciamento condivisione corrente ≤±5%

Ambiente operativo

• Temperatura di funzionamento: -30℃ a 75℃
• Umidità relativa: ≤95% (senza condensazione)
• Altitudine: ≤2000 m (derating oltre)

Caratteristiche del prodotto

• Metodo di raffreddamento: raffreddamento a ventilatore, modalità selezionabili
• Consumo in standby: <10 W
• Comunicazione: CAN (baud tipico 125 kb/s, livello 5 V)
• Impostazione indirizzo: display digitale e tasti
• Dimensioni modulo: 437,5 × 300 × 84 mm (L × P × A)
• Peso: ≤15 kg
• MTBF: 500.000 ore

Produzione e capacità di prova
Produzione conforme a ISO9001 e IATF16949 con linee SMT e assemblaggio automatizzate. Test interni: camera EMC semi‑anechoica 3 m, camere temperatura/umidità, analizzatori di potenza e carichi DC/AC per la validazione dei sistemi di ricarica.

Certificati e imballaggio
Certificazioni gestione qualità: ISO9001, IATF16949. Certificazioni prodotto riferite: CE/TUV. Confezionamento/spedizione: corriere internazionale per piccoli ordini; trasporto marittimo/aereo per volumi maggiori.

FAQ (punti chiave)

• Protocollo di comunicazione: CAN (baud tipico 125 kb/s, livello 5 V)
• Incapsulamento con colla/resina: supportato per la serie
• Installazione: orizzontale, su lato o capovolta (personalizzazione pannello frontale possibile)
• Tempi di consegna: campioni/piccoli ordini rapidi; ordini grandi/personalizzati secondo produzione
• Termini di pagamento: TT anticipato standard; negoziabili per rapporto a lungo termine
• Garanzia: 12 mesi dalla ricezione

Specifiche tecniche

• Modello: TH30F10025C7E-WT
• Marca: TonHe
• Ingresso AC: 270–490 VAC, 3 fasi, 50±5 Hz, PF ≥0,99
• Uscita DC: 30 kW, 50–1000 VDC, 0,5–120 A
• Intervallo potenza costante: 250–1000 VDC a 30 kW
• Efficienza picco: ≥96%
• THD: ≤5%
• Consumo standby: <10 W
• Temperatura operativa: -30℃ a 75℃
• Raffreddamento: ventilatore
• Dimensioni: 437,5 × 300 × 84 mm
• Peso: ≤15 kg
• MTBF: 500.000 ore
