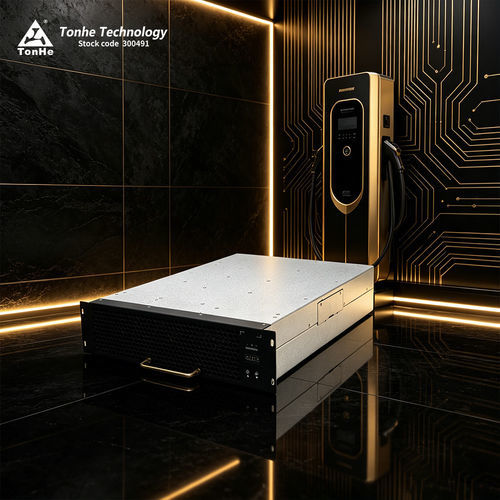

Convertitore DC/DC regolato TH30DS10030C8E-WT

ad alta potenzaintegratoper caricatori per veicoli elettrici

Introduzione al prodotto
TH30DS10030C8E-WT è un modulo DC/DC ad alta efficienza, alta densità di potenza e gamma di potenza costante ultra-ampia sviluppato da Tonhe specificamente per colonnine di ricarica. Il prodotto supporta ingresso 200–850 VDC (tensione nominale 750 VDC), intervallo di ingresso a potenza costante 500–800 VDC, potenza di uscita nominale 30 kW e intervallo di potenza costante in uscita 300–1000 VDC. È in grado di erogare la piena potenza a temperature ambiente fino a 55℃ senza derating. Il modulo di ricarica comunica con il monitor principale tramite bus CAN per consentire la configurazione dei parametri, la raccolta dei parametri operativi e il controllo dello stato di funzionamento del modulo.

Vantaggi del prodotto

• Alta efficienza di conversione: efficienza di picco ≥ 98%
• Rumore a pieno carico: 55 dB
• Ampia gamma di potenza costante in uscita: 300–1000 VDC
• Consumo in standby ultra-basso: < 10 W
• Distorsione armonica totale ultra-bassa: ≤ 5%
• Ampia gamma di temperatura di esercizio: -30℃ ~ +75℃

Prestazioni parametriche
Modello: TH30DS10030C8E-WT
Ingresso DC: Tensione nominale 750 VDC, intervallo operativo 200–850 VDC
Corrente massima d'ingresso: 60 A
Uscita DC: Potenza di uscita nominale: 30 kW
Gamma di tensione di uscita: 50 ~ 1000 VDC
Gamma di corrente di uscita: 0,5 ~ 100 A
Gamma di potenza costante in uscita: quando la tensione di uscita è 300–1000 VDC, uscita costante 30 kW
Efficienza di picco: ≥ 98%
Tempo di soft start: 3 ~ 8 s
Protezione da cortocircuito: protezione a ripristino automatico
Precisione regolazione tensione: ≤ ±0,5%
Precisione regolazione corrente: ≤ ±1%
Sbilanciamento condivisione corrente: ≤ ±5%

Capacità di produzione e test
Tonhe Technology opera con certificazioni ISO9001 e IATF16949. Il centro di produzione include 2 linee di assemblaggio SMT completamente automatiche, stampa e ispezione automatica della pasta saldante, linea di assemblaggio a saldatura ad onda, linea automatica di verniciatura tripla protettiva e linea di aging e rilevamento. La produzione annua di moduli di ricarica supera le 500.000 unità dopo oltre 50 processi produttivi. Il centro test include una camera EMC semi-anecoica da 3 m di livello mondiale (FRANKONIA), carichi e generatori Chroma, analizzatore di potenza Yokogawa WT1800, camere ambientali (-60℃ a +150℃) e sistemi avanzati di test di immunità transitoria.

Caratteristiche / Dati tecnici

• Modello: TH30DS10030C8E-WT
• Marca: Tonhe
• Tensione di ingresso DC nominale: 750 VDC; intervallo operativo 200–850 VDC
• Corrente massima d'ingresso: 60 A
• Potenza di uscita nominale: 30 kW
• Gamma di tensione di uscita: 50–1000 VDC
• Gamma di corrente di uscita: 0,5–100 A
• Gamma di potenza costante in uscita: 300–1000 VDC (30 kW costante)
• Efficienza di picco: ≥ 98%
• Tempo di soft start: 3–8 s
• Protezione cortocircuito: protezione a ripristino automatico
• Precisione regolazione tensione: ≤ ±0,5%
• Precisione regolazione corrente: ≤ ±1%
• Sbilanciamento condivisione corrente: ≤ ±5%
• Temperatura di funzionamento: -30℃ ~ +75℃ (piena potenza fino a 55℃ senza derating)
• Umidità relativa: 5% RH ~ 95% RH (senza condensazione)
• Altitudine: ≤ 2000 m (derating sopra 2000 m)
• Metodo di raffreddamento: Raffreddamento a ventola
• Consumo in standby: < 10 W
• Protocollo di comunicazione: CAN (baud rate CAN 125 kb/s, livello CAN 5 V)
• Impostazione indirizzo: display digitale, operazione a pulsante
• Dimensioni modulo (P*L*H): 437,5 mm * 300 mm * 84 mm
• Peso: ≤ 16 kg
• MTBF: 500.000 ore
