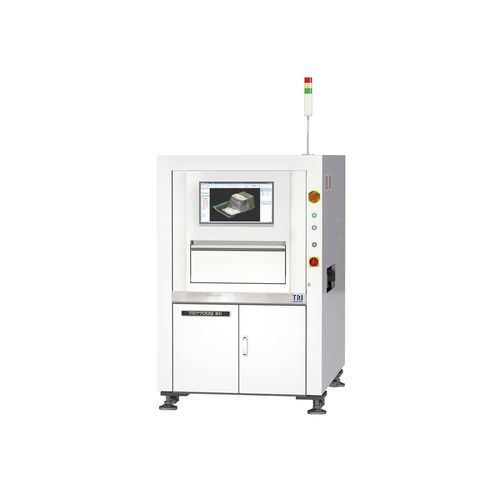

Sistema di ispezione ottico TR7700Q SII

a visione videoa camera3D

Introduzione
Il TR7700Q SII è dotato del Smart Programming di TRI con funzionalità di auto-apprendimento, algoritmi di ispezione flessibili e capacità metrologiche per misure precise e scambio dati per applicazioni Smart Factory. Il TR7700Q SII utilizza la tecnologia di imaging Stop-and-Go che offre maggiore accuratezza e miglior Gauge R&R.

Caratteristiche

• Velocità di ispezione leader del settore, fino a 57 cm²/sec
• Multiple tecnologie 3D, inclusa l'ispezione zero-escape
• Ispezione ad alta precisione con Gauge R&R migliorato

Sistema ottico
Metodo di imaging: Stop-and-Go
Camera superiore: camera ad alta velocità 12 MP / 21 MP
Camera angolare: N/A
Risoluzioni di imaging (impostazioni di fabbrica): 9,8 µm, 10 µm, 12 µm, 15 µm
Illuminazione: LED True Color multifase
Tecnologia 3D: proiettori a frange digitali quadrupli
Gamma 3D max.:
@ 9,8 μm: 40 mm
@ 10 μm: 40 mm
@ 12 μm: 40 mm
@ 15 μm: 40 mm

Prestazioni di ispezione
Velocità di imaging:
@ 9,8 μm: 40 cm²/sec
@ 10 μm: 25 cm²/sec
@ 12 μm: 37 cm²/sec
@ 15 μm: 57 cm²/sec

Tavola di movimento & Controllo
Controllo asse X: viti a ricircolo di sfere + servo AC con motion controller
Controllo asse Y: viti a ricircolo di sfere + servo AC con motion controller
Controllo asse Z: viti a ricircolo di sfere + servo AC con motion controller
Risoluzione asse X-Y: 1 μm

Gestione schede
Dimensione massima PCB:
TR7700Q SII: 510 x 460 mm
TR7700LQ SII: 765 x 610 mm
TR7700Q SII DL: 510 x 310 mm x 2 corsie, 510 x 590 mm x 1 corsia
Spessore PCB: 0,6–5 mm
Peso massimo PCB:
TR7700Q SII: 3 kg (opzionale 5 kg)
TR7700LQ SII: 3 kg (opzionale 5 kg / 12 kg)
TR7700Q SII DL: 3 kg (opzionale 5 kg)
Clearance superiore:
@ 9,8 μm: 50 mm
@ 10 μm: 50 mm
@ 12 μm: 50 mm
@ 15 μm: 50 mm
Clearance inferiore: 40 mm
Clearance bordo: 3 mm (opzionale 4 mm / 5 mm)
Altezza trasportatore in linea: 880–920 mm (opzionale 940–965 mm compatibile SMEMA)

Funzioni di ispezione

• Componente: Mancante, Tombstoning, Billboarding, Polarità, Rotazione, Spostamento, Marcatura errata (OCV), Difettoso, Capovolto, Componente extra, Materiale estraneo, Componente sollevato
• Saldatura: Altezza filetto saldatura, % volume saldatura, Eccesso di saldatura, Saldo insufficiente, Bridge, Pin through-hole, Lead sollevato, Graffi/contaminazione Golden Finger

Dimensioni
LxPxA:
TR7700Q SII: 1100 x 1720 x 1710 mm
TR7700LQ SII: 1365 x 1720 x 1710 mm
TR7700Q SII DL: 1100 x 1820 x 1710 mm
Nota: dimensioni escluse torre di segnalazione (altezza torre segnale 515 mm)
Peso:
TR7700Q SII: 910 kg
TR7700LQ SII: 1025 kg
TR7700Q SII DL: 960 kg

Specifiche tecniche

• Modello: TR7700Q SII
• Marca: Test Research, Inc. (TRI)
• Metodo di imaging: Stop-and-Go
• Camera superiore: 12 MP / 21 MP camera ad alta velocità
• Risoluzioni di imaging (impostazioni di fabbrica): 9,8 µm, 10 µm, 12 µm, 15 µm
• Tecnologia 3D: proiettori a frange digitali quadrupli
• Gamma 3D max.: 40 mm (per 9,8 / 10 / 12 / 15 µm)
• Velocità di imaging: fino a 57 cm²/sec (a 15 µm); altre velocità: 40 / 25 / 37 cm²/sec a seconda della risoluzione
• Illuminazione: LED True Color multifase
• Risoluzione asse X-Y: 1 μm
• Dimensione PCB (max): 510 x 460 mm (TR7700Q SII); fino a 765 x 610 mm per TR7700LQ SII; varianti DL come specificato
• Spessore PCB: 0,6–5 mm
• Peso massimo PCB: tipicamente 3 kg (opzionale fino a 5 kg o 12 kg a seconda del modello)
• Clearance superiore: 50 mm (tipico)
• Clearance inferiore: 40 mm
• Altezza trasportatore in linea: 880–920 mm (opzionale 940–965 mm compatibile SMEMA)
