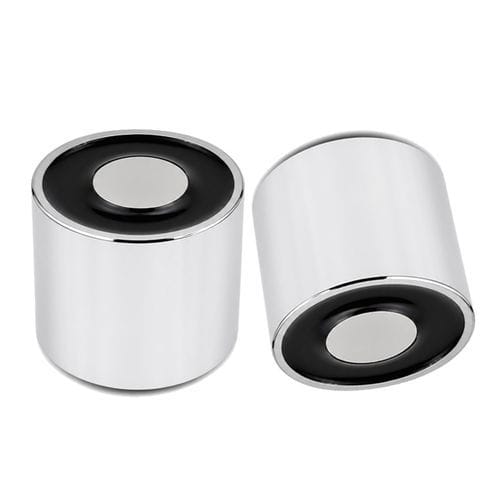

Elettromagnete di fermo WL2520

compattoa emissione di corrente24 V

Sommario del prodotto
Il WL2520 di Weilong Technology è un elettromagnete di tenuta alimentato elettricamente, progettato per attrarre e trattenere componenti ferromagnetici. Il dispositivo genera un campo magnetico quando è alimentato e rilascia il pezzo all'istante quando l'alimentazione viene interrotta. È adatto per applicazioni industriali di tenuta, bloccaggio e movimentazione materiali dove sono richiesti magnetismo on-demand e compattezza.

Caratteristiche principali

• Magnetismo on-demand: effetto magnetico presente solo durante l'alimentazione per rilascio immediato.
• Elevata forza di tenuta rispetto alle dimensioni: design compatto Ø25×20 mm con capacità di presa significativa (140 N).
• Faccia del polo piatta per contatto ottimale con il pezzo.
• Basso consumo per funzionamento continuo (varianti DC).
• Modalità di sicurezza: rilascio automatico in caso di interruzione dell'alimentazione.
• Tensioni disponibili: 12 V o 24 V DC.
• Opzioni incapsulate e resistenti agli agenti atmosferici per ambienti gravosi.
• Attivazione/disattivazione rapida: risposta tipica <1 s.

Panoramica del prodotto e principio di funzionamento
Gli elettromagneti di tenuta convertono l'energia elettrica in forza magnetica controllata in grado di attrarre materiali ferrosi mentre sono alimentati. A differenza degli magneti permanenti, il campo magnetico è presente solo quando la corrente attraversa la bobina. I progetti massimizzano la capacità di tenuta rispetto alle dimensioni e prevedono una faccia del polo piatta per un contatto affidabile. La magnetizzazione residua può verificarsi e va considerata nelle applicazioni di precisione.

Come funziona
Ingresso di corrente elettrica
Quando è acceso, la corrente continua percorre una bobina di rame.
Generazione del campo magnetico
La bobina energizzata produce un campo magnetico.
Intensificazione del campo
Un nucleo di ferro concentra e intensifica il campo per aumentare l'attrazione.
Ritenzione dell'oggetto
La faccia del polo contatta e trattiene saldamente i pezzi ferrosi.
Rilascio a macchina spenta
Quando la corrente si interrompe, il campo magnetico scompare e il pezzo viene rilasciato.

Parametri tecnici chiave che influenzano le prestazioni
Valori di corrente e tensione
Resistenza della bobina e numero di spire
Materiale e geometria del nucleo in ferro
Condizioni e planarità della superficie di contatto (sensibilità al gap d'aria)

Applicazioni tipiche

• Automazione industriale: bloccaggi magnetici per lavorazioni, rettifica, saldatura.
• Movimentazione e linee di smistamento: trattenere lamiere, barre o rottami d'acciaio.
• Maglocks e sistemi di chiusura con rilascio di emergenza.
• Effettori finali robotici per presa di pezzi metallici in linea di assemblaggio.
• Assemblaggio automotive e strumenti di saldatura.
• Attrezzature di precisione e banchi prova in contesti di taratura.

Scheda tecnica (selezione)

• Marca: Weilong Technology
• Modello: WL2520
• Dimensioni: Ø25×20 mm
• Forza di tenuta: 140 N (≈14 kgf)
• Tensione nominale: 12 V DC o 24 V DC
• Potenza nominale: 3,6 W
• Resistenza: 32 Ω
• Lunghezza del cavo: 200 mm
• Fissaggio: fori vite M4×6
• Peso: 58 g
• Temperatura di esercizio: -10°C a 100°C
• Durata di vita: ≈100.000 cicli
• Certificazioni: CE, ROHS, ISO9001

Serie - esempi di selezione

• WL-0820 | Ø8×20 | 3 N | 1,6 W | peso 6,5 g
• WL-1520 | Ø15×20 | 20 N | 1,4 W | peso 12 g
• WL-2520 | Ø25×20 | 140 N | 3,6 W | peso 58 g
• WL-3025 | Ø30×25 | 250 N | 4,3 W | peso 110 g
• WL-5030 | Ø50×30 | 700 N | 6 W | peso 331 g

Vantaggi / svantaggi

• Vantaggi: controllo remoto on/off, innesto/rilascio istantanei, buon rapporto capacità/volume, usura meccanica ridotta, regolabile tramite progetto della bobina.
• Svantaggi: richiede alimentazione continua per mantenere la presa (considerazioni di sicurezza per il sollevamento), riscaldamento in esercizio prolungato, possibile magnetizzazione residua, funziona solo su materiali ferrosi.

Specifiche tecniche

• Marca: Weilong Technology
• Modello: WL2520
• Tensione nominale: 12 V DC o 24 V DC
• Potenza nominale: 3,6 W
• Forza di tenuta: 140 N (≈14 kgf)
• Ciclo operativo: 1–100% (servizio indicato 100%)
• Resistenza: 32 Ω
• Lunghezza del cavo: 200 mm
• Classe di isolamento: B
• Temperatura di lavoro: -10°C a 100°C
• Durata di vita: ≈100.000 cicli
• Materiale: scocca in acciaio al carbonio
• Fissaggio: fori vite (M4×6)
• Certificazioni: CE, ROHS, ISO9001
