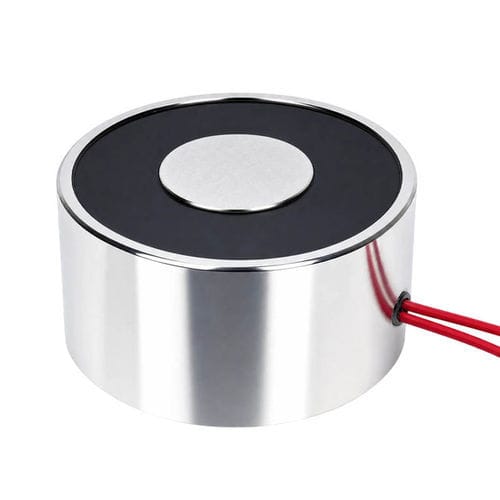

Elettromagnete di fermo WL8245

di bloccodi bloccoa magnete permanente

Sintesi
Un elettromagnete di mantenimento permanente integra magneti permanenti con una bobina commutabile per fornire una elevata forza di trattenimento senza consumo continuo di energia. L'energia è utilizzata solo durante la commutazione, rendendo il dispositivo adatto a sistemi di sicurezza critici, serraggi pesanti, sollevamento e automazione.

Caratteristiche principali

• Elevata forza di mantenimento con consumo continuo trascurabile o nullo
• Progettazione ibrida: magneti permanenti più bobina elettromagnetica per commutazione efficiente (attivazione per rilascio)
• Comportamento failsafe: mantiene la tenuta in caso di perdita di alimentazione
• Formato compatto per integrazione in macchine e sistemi di automazione
• Costruzione robusta con scarsa manutenzione richiesta

Panoramica del prodotto e principio di funzionamento
Il dispositivo combina un campo magnetico statico generato da magneti permanenti con una bobina controllata elettricamente. I magneti permanenti forniscono la forza base; un breve impulso elettrico alla bobina modifica il flusso magnetico (o neutralizza la polarità) per rilasciare il carico; dopo la commutazione, lo stato di mantenimento si ripristina. L'energia viene consumata solo durante l'evento di commutazione.

Applicazioni

• Morsetti magnetici e bloccaggi per lavorazioni CNC
• Robotica e pick-and-place automatizzato per pezzi ferromagnetici
• Movimentazione materiali: sollevamento, trattenimento e trasporto di lamiere o assiemi metallici
• Assemblaggio automobilistico: posizionamento delle parti prima della saldatura/assemblaggio
• Sistemi di sicurezza, serrature failsafe e freni industriali
• AGV e sistemi continui dove sono richiesti basso consumo e mantenimento failsafe

Vantaggi e svantaggi

• Vantaggi: basso consumo energetico (solo durante la commutazione), mantenimento in caso di interruzione di alimentazione, dimensioni compatte, elevata forza magnetica, bassa manutenzione e lunga vita utile potenziale
• Svantaggi: maggiore complessità e costo di produzione rispetto agli elettromagneti semplici, elettronica di controllo più complessa, velocità di commutazione talvolta inferiore rispetto ai semplici solenoidi, prestazioni dipendenti da temperatura e materiale target, limitato a target ferromagnetici

Risolvere problemi e note operative

• Forza ridotta: verificare che le superfici di contatto siano pulite e piane; rimuovere olio, polvere, ruggine e giochi d'aria
• Impossibile rilasciare: controllare l'eccitazione della bobina, la tensione e la durata dell'impulso; misurare la resistenza della bobina
• Surriscaldamento: evitare commutazioni eccessive; rispettare il ciclo di servizio e fornire raffreddamento se necessario
• Disallineamento meccanico: assicurare il corretto allineamento delle superfici per mantenere il percorso di flusso
• Forza residua al rilascio: può rimanere una piccola magnetizzazione residua; usare un impulso di smagnetizzazione o spessori non magnetici sottili se necessario

Scheda tecnica (estratto)
WL-8425 Permanent Holding Electromagnet Products Data Sheet
Nome prodotto: Permanent Holding Electromagnet
Classe di isolamento: B
Modello: WL-8425-24V
Test Hi-Pot: AC750V/2S
Dimensioni: Ø82 x H45
Durata: >500.000 cicli
Forza di mantenimento: 1900 N
Tempi di consegna: 3–5 giorni se in stock
Tensione: DC 12V / 24V
Potenza (commutazione): 43 W
Ordine campione: accettabile
MOQ: 200 PCS
Ciclo di servizio: 10%
Garanzia: 2 anni
Cavo di uscita: bordo inferiore uscita 25 cm o personalizzato
Origine: Dongguan, Guangdong, Cina
Modalità d'azione: attivazione per rilascio
Finitura superficiale: elettrodepositazione (rivestimento zinco)
Filetto di montaggio: M5 x H19
Materiale: acciaio e filo smaltato
Peso netto: 168 g
Certificazioni: CE / ROHS

Specifiche tecniche

• Designazione modello: WL-8425-24V
• Forza di mantenimento: 1900 N
• Tensioni operative: DC 12V o 24V
• Consumo (commutazione): 43 W
• Dimensioni (circa): Ø82 x H45
• Ciclo di servizio: 10%
• Durata: >500.000 cicli
• Classe di isolamento: B
• Test Hi-Pot: AC750V/2S
• Modalità d'azione: attivazione per rilascio
• Finitura superficiale: elettrodepositazione (rivestimento zinco)
• Filetto di montaggio: M5 x H19
• Cavo di uscita: bordo inferiore 25 cm (personalizzabile)
• Peso netto: 168 g
• Origine: Dongguan, Guangdong, Cina
• Certificazioni: CE, ROHS
