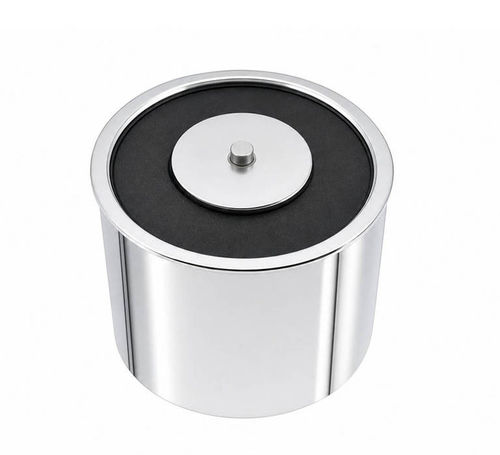

Elettromagnete di sollevamento a commutazione elettrica WL2015

per macchina di manutenzionedi convogliamentoper movimentazione

Panoramica del prodotto
I magneti di bloccaggio ad alta forza sono sistemi magnetici progettati per tenere, posizionare e fissare materiali ferromagnetici in ambienti industriali. Il modello WL2015 è impiegato in automazione, attrezzature di fissaggio, pinze robotiche e movimentazione dove è richiesta forza di tenuta compatta e ripetibile.

Descrizione
Il WL2015 concentra un campo magnetico tramite materiali magnetici avanzati o una bobina elettromagnetica. È progettato per una maggiore capacità di carico e posizionamento affidabile. La forza effettiva dipende dal materiale magnetico, dall'area di contatto, dal gap d'aria, dalla direzione del carico e dallo spessore del pezzo.

Come funziona
Il dispositivo crea un circuito magnetico concentrato che attrae pezzi ferromagnetici (acciaio, ferro). Le versioni permanenti forniscono tenuta continua senza alimentazione; le versioni elettromagnetiche (WL2015) generano forza quando viene applicata alimentazione DC. Le prestazioni sono influenzate dalla qualità del materiale, dalla planarità del contatto, dalla distanza del gap e dal design del circuito magnetico.

Applicazioni
Usi tipici: attrezzature di macchina, posizionamento per saldatura, apparecchiature di assemblaggio, bloccaggi per macchine CNC, pinze robotiche, movimentazione materiali, ausili di sollevamento, serrature magnetiche e sistemi di magazzino.

Vantaggi / Svantaggi

• Pros: Elevata forza di tenuta in ingombro contenuto; bassa manutenzione; lunga durata in cicli; le versioni permanenti non richiedono alimentazione mentre gli elettromagneti consentono controllo on/off.
• Cons: I campi potenti possono interferire con l'elettronica sensibile o supporti magnetici; la manipolazione richiede precauzioni di sicurezza; i magneti permanenti hanno forza fissa; gli elettromagneti richiedono alimentazione e gestione del ciclo di lavoro; le prestazioni possono degradare con alte temperature, corrosione o installazione errata.

Risoluzione dei problemi
Problemi comuni: ridotta forza di tenuta, contatto instabile, surriscaldamento o rilascio imprevisto. Controllare gap d'aria, sporco, danni superficiali o disallineamento. Per gli elettromagneti verificare tensione di alimentazione, cablaggio, integrità della bobina e segnali di controllo. Controllare il duty cycle e la ventilazione in caso di surriscaldamento. Applicare protezione anticorrosione se necessario e eseguire ispezioni periodiche.

Suggerimenti per la selezione e progettazione

• Specificare la forza richiesta con margini di sicurezza per vibrazioni e urti.
• Scegliere tra permanente ed elettromagnetico in base alla necessità di controllo e disponibilità di alimentazione.
• Minimizzare i gap d'aria e garantire superfici di contatto pulite e piane per massimizzare la forza.
• Considerare temperatura operativa, umidità e ambienti corrosivi nella selezione dei materiali e dei rivestimenti.
• Progettare il montaggio e l'allineamento per evitare carichi eccentrici e assicurare contatto completo.
• Eseguire test su prototipi in condizioni operative reali prima della produzione di serie.

Caratteristiche / specifiche tecniche

• Brand: Weilong Technology
• Model Number: WL2015
• Rated Voltage (V): DC 12V or 24V
• Rated Power (W): 3-5 W
• Work Mode: Power on, Magnet on
• Holding Force: 3 Kgs (specified in table)
• Working duty: 100%
• Resistance: 32 Ω
• Service Life: 300 Thousand Times
• Certification: CE, ROHS, ISO9001
• Material: Superior Magnet Carbon Steel Housing
• Lead Wire Length: 200 mm
• Install Style: Screw Hole
• Tolerance of Dimension: +/- 0.1 mm
• Water-proof: None
• Insulation Class: B
• Hi-Pot Test: AC 600V 50/60Hz 2s
• Non-excitation Holding Force: 0
• Working Temperature: -10°C - 100°C
• Duty Cycle: 1-100%
• Payment Term: TT, or LC At Sight
• Sample Order: Yes
• Warranty: 1 Year
• MOQ: 1000 pcs
• Supply Ability: 5000 pcs per Week
• Delivery Time: 30 Days
• Port of Loading: shenzhen
