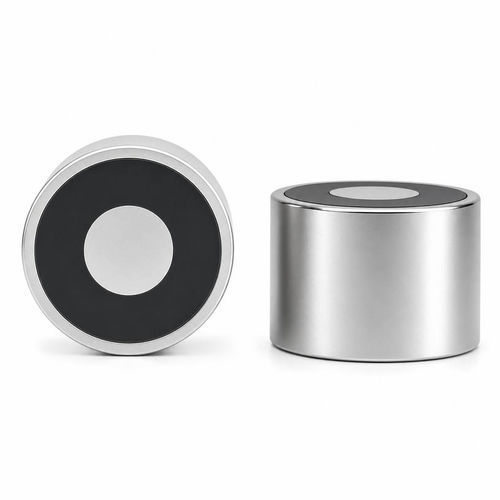

Elettromagnete di fermo WL1811

senza manutenzionecompatto24 V

Panoramica
L'elettromagnete di tenuta DC è un dispositivo elettromagnetico alimentato in corrente continua progettato per trattenere elementi ferromagnetici tramite forza di attrazione. È costituito da un avvolgimento in rame attorno a un nucleo in ferro, alloggiato in una carcassa in acciaio. Collegato a una sorgente DC, attrae e mantiene saldamente una piastra in acciaio. Questi elettromagneti trovano impiego in automazione industriale, sicurezza macchine, robotica, porte magnetiche, macchine per imballaggio, dispositivi di sollevamento e attrezzature di posizionamento.

Panoramica del prodotto
Gli elettromagneti di tenuta DC sono disponibili in versioni rotonde, quadrate, piatte e personalizzate, con forze di tenuta da pochi newton a diverse migliaia di newton. Tensioni tipiche: 6V, 12V, 24V, 48V DC. Opzioni: design impermeabile, avvolgimenti resistenti alle alte temperature, rivestimento anticorrosione, cablaggi, connettori e fori di montaggio personalizzati. Le unità possono essere progettate per servizio continuo o intermittente a seconda dell'applicazione. Personalizzazioni OEM disponibili per dimensioni, forza magnetica, resistenza dell'avvolgimento, classe d'isolamento e temperatura di esercizio.

Come funziona
La corrente elettrica scorre nell'avvolgimento di rame quando viene applicata la tensione DC.
Il campo magnetico magnetizza il nucleo di ferro e la carcassa convoglia il flusso magnetico verso la superficie di contatto.
Il circuito magnetico si chiude attraverso il pezzo in acciaio, producendo una forza di attrazione che tiene fermo l'elemento. Alla disconnessione, la corrente si interrompe, il campo magnetico collassa e il pezzo viene rilasciato. Alcuni modelli includono circuiti di smagnetizzazione o progettazioni a bassa remanenza per un rilascio più rapido ed evitare magnetismo residuo.

Caratteristiche principali

• Elevata forza di presa magnetica con consumo energetico relativamente basso.
• Dimensioni compatte e facile montaggio per integrazione nei sistemi automatizzati.
• Commutazione rapida, funzionamento silenzioso e alta ripetibilità.
• Disponibile in più tensioni (6V, 12V, 24V, 48V) e capacità di tenuta.
• Opzioni di trattamento superficiale impermeabile e anticorrosione per ambienti gravosi.
• Bassa manutenzione e funzionamento affidabile a lungo termine.

Applicazioni

• Automazione di fabbrica: posizionamento dei pezzi per assemblaggio, saldatura, lavorazione e ispezione.
• Effettori finali robotici per presa e posizionamento di parti in acciaio.
• Macchine per imballaggio per posizionamento temporaneo e trasferimento materiali.
• Macchine tessili per movimentazione e posizionamento di tessuti.
• Dispositivi medicali: strumenti diagnostici e di laboratorio che richiedono bloccaggio magnetico.
• Sistemi di sicurezza: serrature elettromagnetiche per porte, controllo accessi, porte tagliafuoco.
• Attrezzature di fissaggio, macchine CNC, apparecchiature per semiconduttori, macchine da stampa e magazzini automatizzati.

Vantaggi e svantaggi

• Vantaggi: alta forza di tenuta, commutazione rapida, design compatto, integrazione PLC semplificata, bassa manutenzione, personalizzabile in forza e tensioni, adatto per uso industriale continuo o intermittente.
• Svantaggi: richiede alimentazione elettrica continua per mantenere la tenuta (salvo backup), la forza diminuisce per gap d'aria, ruggine, vernice o superfici irregolari; un progetto inadeguato per servizio continuo può causare surriscaldamento e ridurre la durata dell'avvolgimento.

Risoluzione dei problemi

• Forza debole: verificare la tensione di alimentazione, pulire e livellare le superfici di contatto, controllare eventuali gap d'aria o danni all'avvolgimento.
• Surriscaldamento: controllare ciclo di servizio, tensione operativa, temperatura ambiente e ventilazione; per uso prolungato utilizzare modelli per servizio continuo.
• Nessuna forza magnetica: ispezionare cablaggio, connettori, fusibili, continuità dell'avvolgimento e uscita dell'alimentazione.
• Rilascio lento: potrebbe esserci magnetismo residuo; considerare circuiti di smagnetizzazione o design a bassa remanenza.
• Rumore o vibrazione: controllare fissaggi, allineamento meccanico e condizioni delle superfici di contatto.
• Operazione intermittente: verificare terminali allentati o cavi danneggiati e garantire corretta regolazione della tensione e manutenzione periodica.

Come scegliere

• Determinare la forza di tenuta richiesta includendo un fattore di sicurezza per carichi dinamici.
• Scegliere la tensione di lavoro compatibile (12V/24V ecc.) per assicurare prestazioni stabili ed evitare surriscaldamento.
• Selezionare il ciclo di servizio appropriato (intermittente vs continuo al 100%) e prevedere la gestione termica per uso continuo.
• Assicurare superfici di contatto ferromagnetiche pulite e piane per ottenere la massima forza.
• Considerare le condizioni ambientali (temperatura, umidità, polvere, corrosione) e scegliere opzioni impermeabili o trattamenti anticorrosione se necessario.
• Confermare dimensioni e stile di montaggio adatti allo spazio di installazione.
• Per applicazioni a rilascio rapido, selezionare design a bassa remanenza o circuiti di smagnetizzazione.

Scheda tecnica WL1811
Nome prodotto: DC Holding Electromagnet
Classe di isolamento: B
Modello: WL1811
Test Hi-Pot: AC750V/2S
Dimensioni: Ø18 x H11 mm
Durata di servizio: >500.000 cicli
Forza di tenuta: 30 N
Tempi di consegna: 3~5 giorni se a magazzino
Tensione: DC 12V/24V
Ordine campione: Accettabile
Potenza: 43 W
MOQ: 200 PCS
Ciclo di lavoro: 10%
Garanzia: 2 anni
Cavo di uscita: uscita bordo inferiore 25 cm o personalizzato
Origine: Dongguan, Guangdong
Forma d'azione: Energize to release
Superficie: Elettroplaccatura (rivestimento Zn)
Filetto di installazione: M5 x H19
Materiale: acciaio e filo smaltato
Peso netto: 168 g
Certificati: CE/ROHS

caratteristiche / specifiche tecniche

• Modello: WL1811
• Tipo di prodotto: DC Holding Electromagnet
• Dimensioni: Ø18 x H11 mm
• Forza di tenuta: 30 N
• Opzioni di tensione: DC 12V / 24V (tipico; altri su richiesta)
• Consumo di potenza: 43 W
• Classe di isolamento: B
• Hi-Pot: AC 750V / 2s
• Durata di servizio: >500.000 cicli
• Ciclo di lavoro: 10% (intermittente); modelli per servizio continuo disponibili su richiesta
• Cavo di uscita: bordo inferiore 25 cm (personalizzabile)
• Forma d'azione: energizzare per rilasciare
• Finitura superficiale: elettroplaccatura (rivestimento zinco)
• Filetto di montaggio: M5 x H19
• Materiale: corpo in acciaio, filo di rame smaltato
• Peso netto: 168 g
• Certificazioni: CE, RoHS
• MOQ: 200 pcs; ordini di campione accettabili
• Tempi tipici: 3–5 giorni se a magazzino
