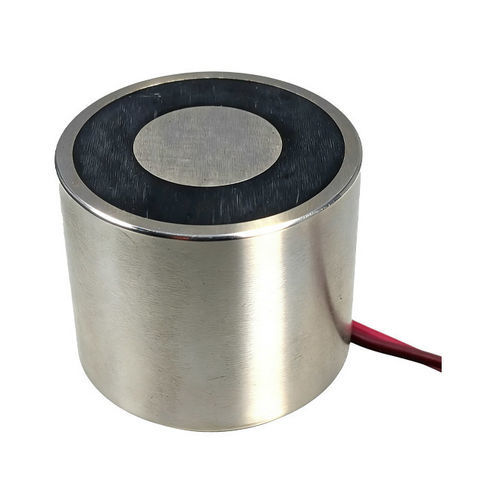

Elettromagnete di fermo WL3529

di bloccoa magnete permanentecompatto

Panoramica del prodotto
Il WL3529 è un elettromagnete a mantenimento (bistabile) che combina un magnete permanente con una bobina elettromagnetica per mantenere la posizione senza alimentazione continua. Disponibile nelle varianti DC 12V e 24V, misura Ø35×29 mm e fornisce una forza di tenuta nominale di 30 kg (≈300 N). Progettato per applicazioni embedded e di automazione che richiedono efficienza energetica e tenuta sicura in caso di interruzione di alimentazione.

Principali impieghi / Applicazioni

• Automazione industriale e sistemi di controllo intelligente
• Meccanismi di bloccaggio per sicurezza e controllo accessi
• Sistemi alimentati a batteria e distribuzione energia
• Robotica e produzione smart
• Dispositivi medicali, sistemi di trasporto, vending e controlli embedded compatti

Vantaggi

• Consumo molto basso: energia richiesta solo durante gli impulsi di commutazione
• Mantiene la forza di tenuta a sistema spento, aumentando la sicurezza
• Ridotta escursione termica della bobina e vita utile maggiore grazie all'alimentazione intermittente
• Ingegneria compatta Ø35×29 mm adatta a installazioni con spazio limitato
• Commutazione rapida e affidabile con il corretto circuito di controllo polarità

Limitazioni / Considerazioni

• Richiede circuito di controllo con inversione di polarità per rilasciare, aumentando la complessità
• Progettazione magnetica più complessa rispetto a elettromagneti non a mantenimento
• Possibile costo iniziale superiore per la presenza di magneti permanenti
• Prestazioni sensibili al gap d'aria e alla planarità di montaggio; segnali di pilotaggio errati possono impedire la commutazione
• I magneti permanenti possono degradarsi a temperature elevate

Come scegliere un elettromagnete a mantenimento

• Definire la forza di tenuta necessaria (N): considerare peso, superficie di contatto, fattore di sicurezza (tip. 2–3×) e gap d'aria
• Scegliere tensione e compatibilità driver: opzioni comuni 12V e 24V DC; assicurarsi che il driver supporti impulsi e inversione di polarità
• Verificare ciclo di servizio e profilo di commutazione: stimare impulsi/ora/giorno, durata impulso (ms) e limiti termici (ciclo raccomandato 10%)
• Confermare dimensioni e montaggio: Ø35×29 mm, filetto M5×H19, uscita cavo e connettore
• Valutare l'ambiente: temperatura operativa, umidità, polvere/olio e grado di protezione richiesto
• Validare l'affidabilità: durata (>500 000 cicli), classe isolamento B, test hi-pot AC750V/2s e report di prova
• Richiedere personalizzazioni se necessario: forza, tensione, lunghezza cavo, impermeabilizzazione, finitura e varianti di montaggio

FAQ — Risposte selezionate

• Cos'è un elettromagnete a mantenimento? — Un attuatore magnetico bistabile che mantiene lo stato senza corrente continua grazie a un magnete permanente e una bobina di commutazione.
• In cosa si differenzia da un elettromagnete normale? — Gli elettromagneti normali richiedono corrente continua per mantenere la forza; i mantenimento la conservano a sistema spento.
• Serve polarità inversa per rilasciare? — Sì, il rilascio si ottiene applicando polarità/corrente inversa o con una gestione adeguata delle bobine.
• Quali opzioni di tensione esistono? — In genere DC 12V e DC 24V (tensioni personalizzabili disponibili).
• È sicuro in caso di blackout? — Sì, mantiene la forza di tenuta se l'installazione è corretta.

Scheda tecnica (sintesi)
Nome prodotto: Permanent Electromagnet
Modello: WL3529 (elencato WL-3529-24V in alcune schede)
Dimensioni: Ø35 × H29 mm
Forza di tenuta: 30 kg (≈300 N)
Tensione: DC 12V / 24V
Potenza (impulso): 28 W
Ciclo raccomandato: 10%
Classe di isolamento: B
Test dielettrico (Hi-Pot): AC 750V / 2s
Durata: >500 000 cicli
Peso netto: 168 g
Filetto di montaggio: M5 × H19
Uscita cavo: uscita inferiore 25 cm (personalizzabile)
Funzione: Alimentare per rilasciare (richiede inversione di polarità)
Finitura: zincatura elettrolitica
Materiali: corpo in acciaio, bobina in filo smaltato
MOQ: 2 pz; ordini di prova accettati
Garanzia: 2 anni
Certificazioni: CE, RoHS
Origine: Dongguan, Guangdong

Specifiche tecniche

• Modello: WL3529 (WL-3529-24V)
• Tipo: Elettromagnete a mantenimento / permanente (bistabile)
• Forza di tenuta: 30 kg (≈300 N)
• Tensioni: DC 12V, DC 24V
• Potenza (impulso): 28 W
• Ciclo raccomandato: 10%
• Classe isolante: B
• Hi-Pot: AC 750V / 2s
• Durata: >500 000 cicli
• Peso netto: 168 g
• Montaggio: M5 × H19
• Uscita cavo: inferiore 25 cm (personalizzabile)
• Finitura: zincatura
• Materiali: acciaio, filo smaltato
• Azione: alimentare per rilasciare (inversione polarità richiesta)
