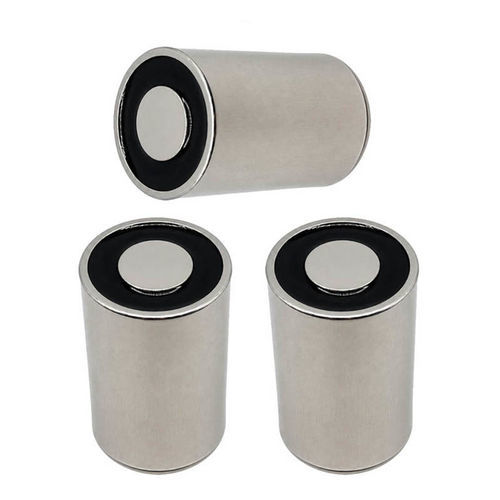

Magnete di posizionamento per saldatura WL1625

Panoramica
Un supporto magnetico elettrico è un dispositivo elettromagnetico progettato per trattenere, posizionare e rilasciare parti ferromagnetiche mediante un campo magnetico controllato. Azionato da una bobina elettrica, fornisce una forza magnetica commutabile per l'integrazione flessibile nei sistemi di automazione industriale.

Descrizione del supporto elettromagnetico
Il WL1625 è costituito da un avvolgimento della bobina, un nucleo magnetico e una carcassa in acciaio al carbonio con cavi e fori di montaggio per viti. Quando è alimentato, la bobina genera un campo magnetico concentrato dal nucleo che produce forza di attrazione; rimuovendo l'alimentazione la parte viene rilasciata. Le unità possono includere connettori o feedback per l'integrazione nei sistemi di controllo.

Come funziona
Il dispositivo opera secondo i principi dell'elettromagnetismo: la corrente nella bobina crea un campo amplificato dal nucleo. I fattori che influenzano la forza di tenuta includono:

• Progetto e avvolgimento della bobina
• Materiale e geometria del nucleo
• Tensione e corrente applicate
• Gap d'aria tra supporto e pezzo
• Area di contatto e geometria della parte

Specifiche tecniche (tabella)
Brand: Weilong Technology
Model Number: WL1625
Tensione nominale: DC 12V o 24V
Potenza nominale: 2–5 W
Modalità di lavoro: Power on, Magnet on
Forza di tenuta: ≈3 Kgs
Ciclo di lavoro: 100%
Resistenza: 32 Ω
Durata: ≈300.000 cicli
Certificazioni: CE, ROHS, ISO9001
Materiale: Magnete superiore, carcassa in acciaio al carbonio
Lunghezza del cavo: 200 mm
Stile di installazione: Foro per vite
Tolleranza dimensionale: ±0,1 mm
Impermeabilità: Nessuna
Classe di isolamento: B
Test Hi-Pot: AC 600V 50/60Hz 2s
Forza a riposo: 0
Temperatura di funzionamento: -10°C a 100°C
Ciclo di servizio: 1–100%
Profondità filettatura: /
Termini di pagamento: TT o LC a vista
Ordine di campione: Sì
Garanzia: 1 anno
MOQ: 1000 pz
Capacità di fornitura: 5000 pz/settimana
Tempi di consegna: 30 giorni
Porto di carico: Shenzhen

Applicazioni

• Automazione industriale e robotica: tenuta delle parti durante assemblaggio, lavorazione e controllo
• Movimentazione materiali e sollevamento di lamiera e componenti metallici
• Fixture per CNC, dime, postazioni di saldatura e dispositivi di posizionamento di precisione
• Sistemi di sicurezza e controllo accessi
• Soluzioni compatte per apparecchiature da laboratorio o strumenti medicali che richiedono tenuta magnetica controllata

Vantaggi

• Forza di tenuta commutabile (on/off) per il controllo di processo
• Risposta rapida e alta ripetibilità per cicli automatizzati
• Design compatto e integrazione semplice nei sistemi di controllo
• Opzioni di montaggio ed elettriche personalizzabili

Svantaggi

• Richiede alimentazione elettrica continua durante il funzionamento
• Può generare calore in esercizio prolungato; gestione termica consigliata
• Costo iniziale superiore rispetto ad alcuni supporti meccanici o magneti permanenti

Caratteristiche / specifiche tecniche

• Modello: WL1625
• Marca: Weilong Technology
• Tensione: DC 12V o 24V
• Potenza: 2–5 W
• Capacità di tenuta: ≈3 Kgs
• Resistenza: 32 Ω
• Duty: 1–100% (supporta 100% duty)
• Materiale: Carcassa in acciaio al carbonio con magnete superiore
• Lunghezza del cavo: 200 mm
• Temperatura operativa: -10°C a 100°C
• Durata: ≈300.000 cicli
• Certificazioni: CE, ROHS, ISO9001
• MOQ: 1000 pz — Fornitura: 5000 pz/settimana — Consegna: ~30 giorni — Porto: Shenzhen
