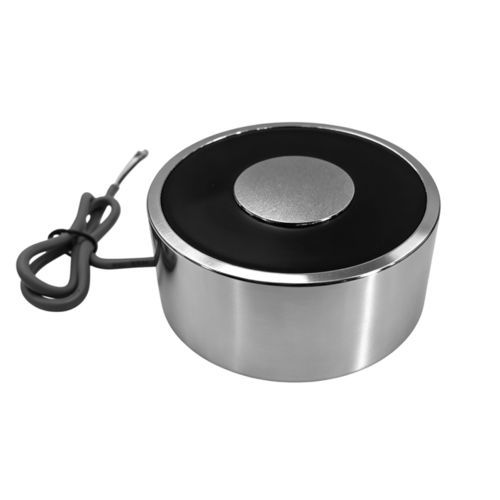

Elettromagnete di sollevamento a commutazione elettrica WL10043

per movimentazioneper polipodi convogliamento

Riepilogo del prodotto
Elettromagnete di tenuta DC compatto progettato per applicazioni di automazione industriale. WL10043 eroga una forza di tenuta nominale di 340 kg con opzioni DC 12V/24V e dimensioni di installazione ridotte (fissaggio M10). Adatto all'integrazione in attrezzaggi, nastri trasportatori, sistemi di bloccaggio e pinze robotiche. Disponibili opzioni personalizzate di tensione, forza e montaggio per produzione di serie.

Panoramica
Un elettromagnete di tenuta DC trasforma alimentazione continua in una forza di attrazione stabile senza parti in movimento. Le prestazioni magnetiche dipendono dalla potenza della bobina, dal materiale del nucleo, dall'interspazio d'aria e dalla qualità della superficie di contatto. WL10043 è ottimizzato per il serraggio continuo in macchine automatiche che richiedono trattenuta silenziosa e precisa.

Principio di funzionamento
Con l'applicazione della tensione DC la bobina in rame si eccita generando un campo magnetico che attraversa il nucleo e l'involucro creando attrazione sulla faccia di contatto. Il contatto diretto chiude il circuito magnetico e fornisce la massima forza di tenuta.
Fattori che influenzano la forza di tenuta:

• Potenza e corrente della bobina
• Materiale magnetico e progettazione del nucleo
• Piattezza e finitura della superficie di contatto
• Interspazio d'aria tra calamita e bersaglio
• Temperatura di esercizio
• Stabilità della tensione e duty cycle

Punti di forza

• Forza di tenuta nominale: 340 kg (tipica)
• Ingombrro compatto per montaggi con spazio limitato
• Basso rumore e assenza di usura meccanica
• Bobina progettata per efficienza energetica
• Disponibile in DC 12V e 24V
• Protezione IP50 e involucro lavorato con precisione
• Montaggio personalizzabile (M10 × 20 mm) e lunghezza cavo

Applicazioni

• Attrezzaggi robotici e pinze magnetiche
• Porte automatiche, chiusure di sicurezza e meccanismi di bloccaggio
• Fixture CNC, dime e sistemi di bloccaggio per lavorazione
• Apparecchiature di ispezione e banchi prova che richiedono tenuta senza vibrazioni
• Movimentazione materiali, posizionamento e ausili di sollevamento
• Linee di produzione automatizzate e celle di manifattura intelligente

Vantaggi e svantaggi
Vantaggi

• Elevata forza di tenuta stabile e attivazione rapida
• Funzionamento silenzioso e manutenzione ridotta
• Design compatto per facile integrazione
• Lunga durata per assenza di parti in movimento

Svantaggi

• Genera calore in esercizio; è necessario considerare il raffreddamento
• La forza di tenuta dipende dall'alimentazione: non trattiene se disalimentato
• Superfici di contatto sporche o irregolari riducono le prestazioni
• Richiede alimentazione DC e controllo adeguati

Risoluzione problemi (problemi comuni e soluzioni)
1. Nessuna alimentazione per la tenuta

• Cause possibili: assenza di alimentazione, tensione errata, bobina danneggiata
• Soluzioni: verificare cablaggio, controllare tensione in ingresso, misurare resistenza bobina

2. Forza di presa debole

• Cause possibili: interspazio eccessivo, superficie di contatto contaminata, sottotensione
• Soluzioni: pulire le superfici di contatto, ridurre l'interspazio, confermare tensione nominale

3. Surriscaldamento

• Cause possibili: duty cycle elevato, sovratensione, dissipazione insufficiente
• Soluzioni: verificare duty cycle, migliorare ventilazione/raffreddamento, usare tensione nominale

4. Rumore o vibrazione

• Cause possibili: fissaggio allentato, disallineamento
• Soluzioni: serrare elementi di fissaggio, riallineare le superfici

5. Funzionamento discontinue

• Cause possibili: cavi allentati, sorgente di alimentazione instabile
• Soluzioni: assicurare connessioni elettriche, usare alimentazione DC stabilizzata

Specifiche tecniche

• Brand: Weilong Technology
• Model Number: WL10043
• Tensione nominale (V): DC 12V, DC 24V
• Potenza nominale (W): 14–25 W
• Modalità di lavoro: acceso = calamita attiva
• Forza di tenuta: 340 kg
• Ciclo di lavoro: 10 % (tipico)
• Resistenza: 68 Ω
• Durata: 100.000 cicli
• Certificazioni: CE, RoHS, ISO9001
• Materiale: scocca in acciaio al carbonio magnetico
• Lunghezza cavo: 200 mm
• Stile di montaggio: foro filettato M10 × 20 mm
• Tolleranza dimensionale: ±0,1 mm
• Impermeabilità: IP50
• Classe di isolamento: B
• Test Hi-Pot: AC 600V 50/60Hz 2s
• Forza di tenuta senza eccitazione: 0
• Temperatura di lavoro: -10°C a 100°C
• Intervallo duty cycle: 1–10 %
• Profondità filettatura: M10 × 20 mm
• Termini di pagamento: TT o LC a vista
• Ordine campione: Sì
• Garanzia: 1 anno
• MOQ: 1000 pcs
• Capacità di fornitura: 5000 pcs/settimana
• Tempi di consegna: 30 giorni
• Porto di carico: Shenzhen
