Elettromagnete di sollevamento a commutazione elettrica WL10050

per lamieraper movimentazionecompatto

Panoramica del prodotto

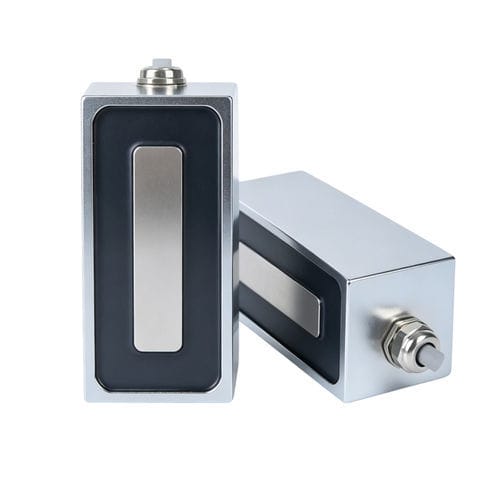

Il WL10050 è un elettromagnete rettangolare progettato per applicazioni industriali di attrazione magnetica e sollevamento. Il nucleo rettangolare aumenta l'area di contatto rispetto ai nuclei circolari, garantendo una forza di tenuta stabile su parti ferromagnetiche come acciaio e ferro.

Caratteristiche principali

• Elevata forza di tenuta: Forza tipica circa 80 kg.
• Opzioni di tensione DC: Disponibile in DC 12V, 18V e 24V (altre su richiesta).
• Ingombro compatto: Design rettangolare per contatto diretto e integrazione efficiente.
• Modalità di funzionamento e temperatura: Adatto al servizio continuo (1–100%) con intervallo −10°C a 100°C.
• Costruzione: Scocca in acciaio al carbonio, bobina in rame isolata, cavo 200 mm, montaggio con fori filettati.

Dettagli prodotto WL10050
Un'unità tipica include nucleo in ferro, bobina di rame isolata e involucro protettivo. Si attiva applicando la tensione DC specificata; la forza magnetica è proporzionale alla corrente e può essere regolata tramite l'alimentazione o il circuito di controllo. Alcune varianti prevedono design anti-magnetismo residuo o rivestimenti per la protezione dalla corrosione.

Scheda tecnica (estratto)
Brand: Weilong Technology
Model: WL10050
Tensioni nominali (V): DC 12V, 18V, 24V
Potenza nominale (W): 14–20 W
Forza di tenuta: 80 kg
Resistenza: 68 Ω
Lunghezza cavo: 200 mm
Classe di isolamento: B
Temperatura di lavoro: −10°C a 100°C
Ciclo di servizio: 1–100% (varianti per servizio continuo disponibili)
Durata: ~100.000 cicli
Montaggio: Fori filettati
Impermeabilità: Nessuna (rivestimenti opzionali disponibili)
Certificazioni: CE, RoHS, ISO9001
MOQ: 1000 pz / Consegna: ~30 giorni / Capacità: ~5000 pz/settimana

Vantaggi e svantaggi

• Pro: Maggiore superficie di contatto e maggiore forza rispetto agli elementi cilindrici; controllo preciso tramite corrente; compatto e adattabile; tensioni/dimensioni/forze personalizzabili.
• Contro: Richiede alimentazione continua per mantenere l'attrazione; possibile surriscaldamento in uso prolungato (consigliata gestione termica); funziona solo su materiali ferromagnetici; progetto errato o sovraccarico può danneggiare la bobina.

Guida alla risoluzione dei problemi

• 1. Bassa potenza magnetica
  • Cause: Tensione insufficiente o instabile, contatto non corretto o gap d'aria, invecchiamento della bobina.
  • Soluzioni: Stabilizzare l'alimentazione; assicurare superficie di contatto piana; rimuovere ruggine/sporcizia; riparare o sostituire la bobina.
• 2. Surriscaldamento
  • Cause: Energizzazione prolungata, raffreddamento insufficiente, alta temperatura ambiente.
  • Soluzioni: Rispettare il ciclo di servizio; verificare tensione/corrente; aggiungere raffreddamento o scegliere modello ad alta temperatura.
• 3. Nessuna risposta
  • Cause: Guasto all'alimentazione, bobina danneggiata, malfunzionamento del circuito di controllo.
  • Soluzioni: Controllare cablaggio e alimentazione; testare la bobina con multimetro; sostituire componenti difettosi.
• 4. Rilascio lento o remanenza
  • Cause: Magnetizzazione residua, temporizzazione del circuito o blocco meccanico.
  • Soluzioni: Usare impulso di smagnetizzazione o inversione di polarità; aggiungere rilascio meccanico (molla); selezionare nucleo a bassa remanenza.
• 5. Consumo energetico eccessivo
  • Cause: Tensione/corrente errati, isolamento degradato, design inefficiente della bobina.
  • Soluzioni: Utilizzare alimentazione corretta; verificare isolamento; sostituire con variante efficiente.
• 6. Problemi di fissaggio meccanico
  • Cause: Viti allentate, vibrazioni, installazione scorretta.
  • Soluzioni: Serrare gli elementi di fissaggio; aggiungere antivibrazione; seguire linee guida di installazione.
• 7. Danno o bruciatura della bobina
  • Cause: Sovratensione/sovracorrente, surriscaldamento, perdita di isolamento.
  • Soluzioni: Installare protezioni (fusibili/termoregolatori); usare regolatori di tensione; sostituire bobine bruciate.
• 8. Campo magnetico residuo
  • Cause: Isteresi del nucleo, energizzazione continua.
  • Soluzioni: Progettazione anti-residuo; impulsi invertiti; scegliere materiale di nucleo adeguato.

Applicazioni
Impiego in automazione e robotica per il posizionamento di parti metalliche, movimentazione e sollevamento di lastre/laminati, sistemi di packaging e smistamento, serrature magnetiche, postazioni di saldatura e banchi prova automotive, pinze magnetiche e dime industriali. Disponibili versioni custom su richiesta.

Specifiche tecniche

• Brand: Weilong Technology
• Model: WL10050
• Tensioni nominali: DC 12V, 18V, 24V (altre opzioni DC possibili)
• Potenza nominale: 14–20 W
• Forza di tenuta: 80 kg (riferimento)
• Resistenza: 68 Ω
• Lunghezza del cavo: 200 mm
• Classe di isolamento: B
• Temperatura operativa: −10°C a 100°C
• Ciclo di servizio: 1–100% (varianti per servizio continuo disponibili)
• Durata: ~100.000 cicli
• Materiale: Scocca in acciaio al carbonio / nucleo in acciaio magnetico
• Montaggio: Fori filettati
• Certificazioni: CE, RoHS, ISO9001
• MOQ / Tempi / Capacità: ~1000 pz / 30 giorni / 5000 pz a settimana
