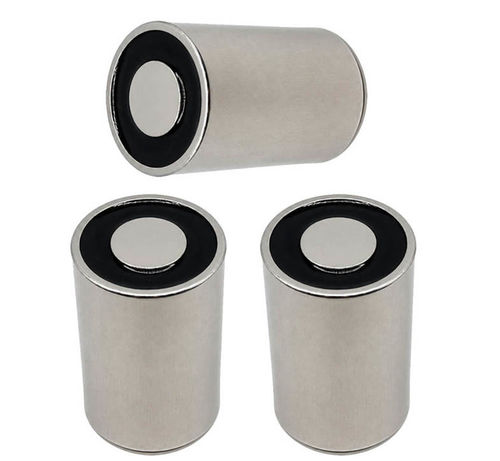

Elettromagnete di sollevamento a commutazione elettrica WL1625

per movimentazionecompattoelettromagnetico

Panoramica
Un supporto elettromagnetico è un dispositivo controllato per trattenere, posizionare e rilasciare pezzi ferromagnetici mediante un campo elettromagnetico. Il WL1625 offre una funzione di mantenimento on/off idonea per attività di automazione e movimentazione materiali. Usi tipici: bloccaggio di pezzi, posizionamento e fissaggio temporaneo in ambienti produttivi.

Principio di funzionamento
Il WL1625 utilizza una bobina avvolta e un nucleo magnetico per generare un campo assiale quando energizzato. Il circuito magnetico concentra la forza sulla superficie di contatto per attrarre e trattenere i pezzi metallici. La rimozione dell'alimentazione annulla il campo e libera il pezzo. Le prestazioni dipendono dal design della bobina, tensione/corrente, gap d'aria, area di contatto e materiale del nucleo; le unità moderne possono essere integrate con sensori o elettronica di controllo per operazioni automatizzate.

Applicazioni
I supporti elettromagnetici si utilizzano quando è richiesta una tenuta magnetica controllabile e ripetibile:

• Sistemi robotici e di assemblaggio per presa e mantenimento dei pezzi durante le lavorazioni
• Movimentazione e sollevamento di lamiere e componenti in acciaio
• Bloccaggi per CNC, dime e attrezzature di saldatura per posizionamento preciso
• Dispositivi di sicurezza e bloccaggio con controllo remoto
• Apparecchiature di laboratorio e banchi prova che richiedono fissaggio preciso e ripetibile

Vantaggi e svantaggi
Vantaggi

• Forza di trattenimento commutabile per controllo di attivazione e rilascio
• Risposta rapida e alta ripetibilità per cicli di automazione
• Ingombro compatto e facile integrazione con sistemi di controllo
• Opzioni di tensione e montaggio personalizzabili in base all'installazione

Svantaggi

• Richiede alimentazione elettrica; perdita di alimentazione compromette la tenuta se non sono previste misure di sicurezza
• La bobina genera calore in esercizio continuo, richiedendo gestione termica
• Il costo iniziale può essere superiore rispetto a soluzioni meccaniche passive

Risoluzione dei problemi (problemi comuni, cause e soluzioni)
1. Forza magnetica debole

• Cause possibili: tensione/corrente insufficiente, eccessivo gap d'aria, bobina o nucleo danneggiati
• Soluzioni: verificare l'alimentazione, assicurare il contatto completo, ispezionare bobina e connessioni

2. L'elemento magnetico non si attiva

• Cause possibili: problema di cablaggio, guasto del controller o del driver
• Soluzioni: controllare cablaggio e connettori, testare il segnale di controllo, sostituire i componenti difettosi

3. Generazione eccessiva di calore

• Cause possibili: energizzazione prolungata, sovracorrente, ventilazione insufficiente
• Soluzioni: ridurre il ciclo di lavoro, migliorare il raffreddamento, verificare i parametri nominali

4. Tenuta instabile o traballante

• Cause possibili: vibrazioni, installazione non corretta, area di contatto insufficiente
• Soluzioni: fissaggio sicuro, selezionare un modello adeguato al carico, regolare l'allineamento

Scheda tecnica (dati principali)
Brand: Weilong Technology
Model Number: WL1625
Rated Voltage (V): DC 12V or 24V
Rated Power (W): 2-5 W
Work Mode: Power on, Magnet on
Holding Force: 3 Kgs
Working Duty: 100%
Resistance: 32 Ω
Service Life: 300,000 cycles
Certification: CE, ROHS, ISO9001
Material: Magnet + Carbon steel housing
Lead Wire Length (mm): 200 mm
Install Style: Screw hole
Dimension Tolerance: +/- 0.1 mm
Water-proof: None
Insulation Class: B
Hi-Pot Test: AC 600V 50/60Hz 2s
Non-excitation Holding Force: 0
Working Temperature: -10°C to 100°C
Duty Cycle: 1-100%
Thread Depth (mm): /
Payment Term: TT or LC at sight
Sample Order: Yes
Warranty: 1 Year
MOQ: 1000 pcs
Supply Ability: 5000 pcs/week
Delivery Time: 30 Days
Port of Loading: Shenzhen

Specifiche tecniche

• Brand: Weilong Technology
• Model: WL1625
• Tensione: DC 12V o 24V
• Potenza: 2-5 W
• Modalità di lavoro: Alimentato = magnete attivo
• Forza di trattenimento: 3 Kgs
• Resistenza: 32 Ω
• Ciclo di lavoro: 100% ; duty cycle 1-100%
• Vita utile: ~300.000 cicli
• Classe d'isolamento: B
• Temperatura di funzionamento: -10°C a 100°C
• Lunghezza cavi: 200 mm
• Materiale: Magnete + scocca in acciaio al carbonio
• Certificazioni: CE, ROHS, ISO9001
• MOQ: 1000 pcs; capacità: 5000 pcs/settimana; consegna tipica: 30 giorni
