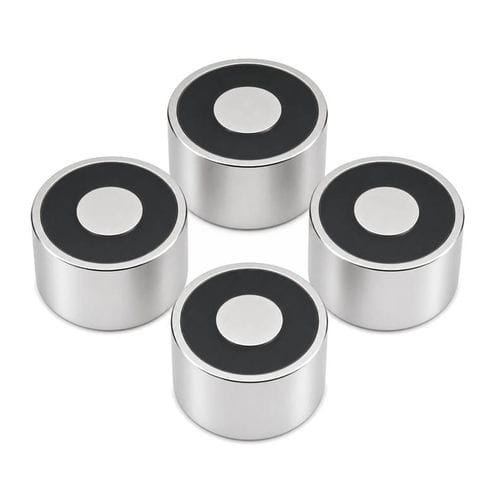

Elettromagnete di sollevamento a commutazione elettrica WL1811

per movimentazioneelettromagnetico

Panoramica del prodotto
Il WL1811 è un elettromagnete di mantenimento in corrente continua progettato per attrarre e trattenere pezzi ferromagnetici quando alimentato. Presenta una bobina in rame smaltato avvolta su un nucleo di ferro e racchiusa in un involucro in acciaio. Disponibile in forme rotonde, quadrate, piatte o personalizzate con forze di mantenimento da pochi newton a diverse migliaia di newton. Tensioni tipiche: 6 V, 12 V, 24 V e 48 V CC. Opzioni opzionali: impermeabilizzazione, bobine resistenti alle alte temperature, rivestimento anticorrosione, lunghezze cavo personalizzate, connettori e fori di montaggio su misura. Le unità possono essere progettate per servizio continuo o intermittente, adatte ad automazione industriale, robotica, sicurezza e macchine utensili.

Principio di funzionamento

• Applicare tensione CC all'avvolgimento in rame.
• La corrente scorre nella bobina magnetizzando il nucleo di ferro.
• L'involucro convoglia il flusso magnetico sulla superficie di contatto e il circuito si chiude attraverso il pezzo in acciaio.
• La forza di attrazione risultante mantiene il pezzo; rimuovendo l'alimentazione il pezzo viene rilasciato.
• Alcune varianti impiegano soluzioni a bassa magnetizzazione residua o circuiti di smagnetizzazione per un rilascio più rapido e ripetibile.

Caratteristiche principali

• Elevata forza di mantenimento rispetto alle dimensioni.
• Basso consumo energetico in rapporto alla capacità di mantenimento.
• Commutazione rapida e elevata ripetibilità.
• Modelli compatti per installazione in spazi ridotti.
• Tensioni, capacità di mantenimento e dimensioni personalizzabili.
• Disponibili opzioni di impermeabilizzazione e trattamenti superficiali anticorrosione.

Applicazioni industriali

• Automazione di fabbrica: fissaggio e posizionamento per assemblaggio, saldatura, lavorazione e ispezione.
• Robotica: effettori per prelevare e posizionare pezzi in acciaio.
• Imballaggio e movimentazione: posizionamento temporaneo e trasferimento materiali.
• Strumentazione medica e di laboratorio che richiede bloccaggio magnetico controllato.
• Sistemi di sicurezza: serrature elettromagnetiche, controllo accessi e mantenimento porte tagliafuoco.
• Attrezzature di fissaggio, macchine CNC, apparecchiature per semiconduttori e magazzini automatizzati.

Vantaggi e svantaggi

• Vantaggi: elevata forza di mantenimento, commutazione rapida, design compatto, controllo elettronico semplice e opzioni di personalizzazione.
• Svantaggi: richiede alimentazione continua per mantenere il carico (a meno di design alternativi), perdita di forza con gap d'aria/superfici irregolari o contaminate, possibile surriscaldamento se usato oltre il ciclo di servizio senza gestione termica.

Risoluzione problemi / problemi comuni

• Forza di mantenimento debole: verificare la tensione di alimentazione, pulire e livellare le superfici di contatto, eliminare i gap d'aria e ispezionare lo stato della bobina.
• Nessuna forza magnetica: controllare cablaggio, connettori, fusibili, continuità della bobina e uscita dell'alimentazione.
• Surriscaldamento: confermare il ciclo di servizio, migliorare la ventilazione o usare la variante per servizio continuo.
• Rilascio lento / magnetismo residuo: considerare circuiti di smagnetizzazione o soluzioni a bassa remanenza.
• Rumore o vibrazione: ispezionare gli elementi di fissaggio, l'allineamento e le superfici di contatto.
• Funzionamento intermittente: verificare terminali allentati, cavi danneggiati e regolazione stabile della tensione.

Scheda tecnica (estratto)
WL1811 DC Holding Electromagnet Products Data Sheet
Product name: DC Holding Electromagnet
Model: WL1811
Size: Ø18 x H11
Holding Force: 30 N
Voltage: DC 12V/24V
Power: 43 W
Duty Cycle: 10%
Lead wire: bottom edge out 25cm or customized
Insulation Class: B
Hi-Pot test: AC750V/2S
Service Life: >500,000 cycles
Lead time: 3~5 days if in stock
Sample Order: Acceptable
MOQ: 200 PCS
Warranty: 2 Years
Action Form: Energise to release
Surface: Electroplating (Zn Coating)
Install thread size: M5 x H19
Material: steel & enameled wire
N.W.: 168 g
Origin: Dongguan, Guangdong
Certificate: CE/ROHS

Specifiche tecniche

• Modello: WL1811
• Tipo di prodotto: Elettromagnete di mantenimento CC
• Dimensione: Ø18 x H11
• Forza di mantenimento: 30 N
• Opzioni di tensione: DC 12V / 24V (tipico; 6V e 48V disponibili)
• Potenza: 43 W
• Ciclo di lavoro: 10% (modelli per servizio continuo disponibili)
• Classe di isolamento: B
• Hi-pot: AC 750V / 2s
• Durata prevista: >500.000 cicli
• Superficie: Elettrodeposizione (rivestimento zinco)
• Filettatura di montaggio: M5 x H19
• Cavo di uscita: uscita inferiore standard 25 cm (personalizzabile)
• Materiale: involucro in acciaio e filo di rame smaltato
• Peso netto: 168 g
• Certificazioni: CE, RoHS
