Elettromagnete di sollevamento a commutazione elettrica WL4542

per movimentazioneelettromagnetico

Panoramica del prodotto

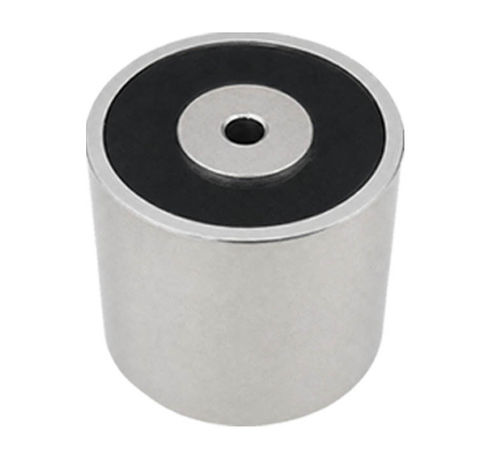

La pinza elettromagnetica WL4542 di Weilong Technology è un dispositivo di bloccaggio magnetico controllato elettricamente, progettato per afferrare, posizionare e fissare componenti ferromagnetici in ambienti di automazione industriale e produzione. Offre controllo rapido on/off e può essere integrata in pinze robotiche, dime di fissaggio, attrezzature per saldatura e sistemi di movimentazione materiali.

Come funziona

• Guidata da bobina: una corrente elettrica alimenta una bobina che genera un campo magnetico attorno a un nucleo di ferro.
• Atrazione magnetica: il campo magnetizza il nucleo e produce la forza di bloccaggio sulle parti in acciaio.
• Controllo on/off: interrompendo l'alimentazione il campo decade e la parte viene rilasciata immediatamente.
• La forza di tenuta dipende dalla potenza della bobina, dal materiale del nucleo, dal gap d'aria, dall'area di contatto e dalla tensione di alimentazione.

Applicazioni

• Pinze robotiche e effettori finali per automazione.
• Bloccaggio di pezzi e attrezzature su macchine CNC e centri di lavoro.
• Dime di saldatura e attrezzature di assemblaggio per posizionamento ripetibile.
• Trasferimento materiali, macchine per confezionamento e linee di lavorazione metalli.

Vantaggi

• Controllo elettrico istantaneo per afferrare e rilasciare.
• Design compatto con capacità di posizionamento preciso.
• Lunga vita utile con poche parti meccaniche mobili.
• Integrazione semplice nei sistemi automatizzati.

Svantaggi / Considerazioni

• Richiede alimentazione continua per mantenere la forza di tenuta, aumentando il consumo in operazioni prolungate.
• La bobina si riscalda in funzionamento continuo e richiede gestione termica.
• Sensibile ai gap d'aria e a superfici di contatto irregolari; richiede superfici pulite.
• Perdita di alimentazione provoca rilascio immediato — valutare soluzioni di sicurezza se necessario.

Risoluzione dei problemi e manutenzione

• Nessuna forza magnetica: verificare alimentazione, cablaggio e resistenza della bobina.
• Forza di tenuta insufficiente: controllare gap, contaminazione, tensione errata o danni alla bobina; pulire le superfici di contatto e controllare il montaggio.
• Surriscaldamento: assicurarsi del ciclo di servizio corretto e prevedere raffreddamento.
• Funzionamento instabile: controllare il fissaggio, le connessioni elettriche e ridurre le vibrazioni.
• Risposta lenta: verificare alimentazione di controllo e stabilità di tensione.
• Manutenzione: ispezionare cablaggi e stato della bobina, pulire le superfici di contatto e monitorare la temperatura operativa.

Caratteristiche / Specifiche tecniche

• Brand: Weilong Technology
• Model Number: WL4542
• Tensione nominale: DC 12V o 24V
• Potenza nominale: 2–5 W
• Modalità di lavoro: Power on → magnet on
• Forza di tenuta: 20 kg
• Ciclo di lavoro: 100%
• Resistenza: 100 Ω
• Durata: 100.000 cicli
• Certificazioni: CE, RoHS, ISO9001
• Materiale: magnete di alta qualità, corpo in acciaio al carbonio
• Lunghezza cavi: 50 mm
• Stile di installazione: montaggio con viti
• Tolleranza dimensionale: ±0,1 mm
• Impermeabilità: nessuna
• Classe di isolamento: B
• Test Hi-Pot: AC 600 V 50/60 Hz 2 s
• Forza di tenuta senza eccitazione: 0
• Temperatura di esercizio: -10 °C a 100 °C
• Intervallo ciclo di servizio: 1–100%
• Profondità filettatura: N/A
• Termini di pagamento: TT o L/C a vista
• Ordine campione: Sì
• Garanzia: 2 anni
• MOQ: 2000 pz
• Capacità di fornitura: 5000 pz a settimana
• Tempi di consegna: 30 giorni
• Porto di carico: Shenzhen
